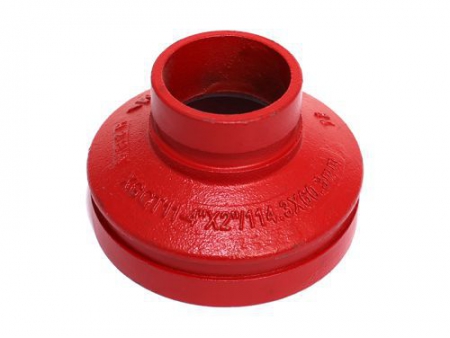

Reductor concéntrico ranurado
Solicite un presupuesto
Accesorios ranurados de tubería
Los reductores concéntricos ranurados son accesorios de tubería en forma de cono con conexiones ranuradas que reducen el tamaño de una tubería de manera simétrica y concéntrica, al tiempo que mantienen alineadas las líneas centrales de las dos tuberías.
Características
- Fabricado con materiales como el hierro dúctil, el acero inoxidable o el acero al carbono, proporcionan una alta resistencia al desgaste y a la corrosión.
- Disponible en varios tamaños y clasificaciones de presión para adaptarse a diferentes aplicaciones.
- Permite unir las dos tuberías de diferentes diámetros.
Aplicaciones recomendadas
El reductor concéntrico ranurado se usa comúnmente en sistemas de tuberías industriales y comerciales, como gasoductos, tuberías de suministro de agua, entre otros, donde se requiere una reducción del tamaño de la tubería para adaptarse a los cambios en el flujo o la presión.
Especificaciones principales
- Tamaños disponibles: 1 1/4×1 pulgada~12×10 pulgada |DN32×25~DN300×250
- Presion de trabajo: 300PSI/2.07MPa
- Certificado: FM/UL/CE certificado
- Recubrimiento: epoxi/galvanizado
- Color: rojo/naranja/blanco, etc.
- Material: hierro dúctil, acero inoxidable o acero al carbono

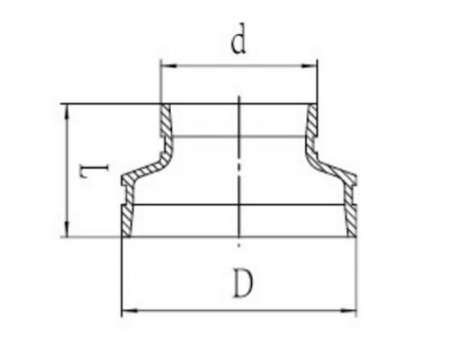

Especificaciones
Tamaño nominal | Diámetro exterior de la tubería | Dimensiones |
mm/pulgadas | mm/pulgadas | L mm/pulgadas |
32x25 / 1 1/4x1 | 42.4x33.7 / 1.660x1.315 | 64 / 2.51 |
40x25 / 11/2x1 | 48.3x33.7 / 1.900x1.315 | 64 / 2.51 |
40x32 / 1 1/2×1 1/4 | 48.3x42.4 / 1.900x1.660 | 64 / 2.51 |
50x25 / 2x1 | 60.3 x 33.7 / 2.375x1.315 | 64 / 2.51 |
50x32 / 2x1 1/4 | 60.3x42.4 / 2.375x1.660 | 64 / 2.51 |
50x40 / 2x1 1/2 | 603x48.3 / 2.375x1.900 | 64 / 2.51 |
65x25 / 2 1/2x1 | 73.0 x 33.7 / 2.875x1.315 | 64 / 2.51 |
65x32 / 2 1/2x1 1/4 | 73.0x42.4 / 2.875x1.660 | 64 / 2.51 |
65x40 / 2 1/2x1 1/2 | 73.0x48.3 / 2.875x1.900 | 64 / 2.51 |
65x50 / 2 1/2x2 | 73.0 x 60.3 / 2.875x2.375 | 64 / 2.51 |
65x32 / 2 1/2x1 1/4 | 76.1 x 42.4 / 3.000x1.660 | 64 / 2.51 |
65x40 / 2 1/2x1 1/2 | 76.1x48.3 / 3.000x1.900 | 64 / 2.51 |
65x50 / 2 1/2x2 | 76.1x60.3 / 3.000 x 2.375 | 64 / 2.51 |
80x32 / 3x1 1/4 | 88.9x42.4 / 3.500x1.660 | 55 / 2.17 |
80x40 / 3x1 1/2 | 88.9 x 48.3 / 3.500x1.900 | 55 / 2.17 |
80x50 / 3x2 | 88.9 x 60.3 / 3.500x2.375 | 55 / 2.17 |
80x65 / 3x2 1/2 | 88.9x76.1 / 3.500 x 3.000 | 55 / 2.17 |
100x65 / 4x2 1/2 | 108.0 x 76.1 / 4.250 x 3.000 | 76 / 2.99 |
100x80 / 4x3 | 108.0x88.9 / 4.250 x 3.500 | 76 / 2.99 |
100x32 / 4x1 1/4 | 114.3x42.4 / 4.500x1.660 | 60 / 2.36 |
100x40 / 4x1 1/2 | 114.3x48.3 / 4.500x1.900 | 60 / 2.36 |
100x50 / 4x2 | 114.3x60.3 / 4.500x2.375 | 60 / 2.36 |
100x65 / 4x2 1/2 | 114.3x76.1 / 4.500 x 3.000 | 60 / 2.36 |
100x80 / 4x3 | 114.3x88.9 / 4.500 x 3.500 | 60 / 2.36 |
125x50 / 5x2 | 139.7x60.3 / 5.500x2.375 | 65 / 2.56 |
125x65 / 5x2 1/2 | 139.7x76.1 / 5.500 x 3.000 | 65 / 2.56 |
125x80 / 5x3 | 139.7x88.9 / 5.500 x 3.500 | 65 / 2.56 |
125x100 / 5x4 | 139.7x114.3 / 5.500 x 4.500 | 65 / 2.56 |
150x50 / 6x2 | 159.0x60.3 / 6.250x2.375 | 70 / 2.76 |
150x65 / 6x2 1/2 | 159.0x76.1 / 6.250 x 3.000 | 70 / 2.76 |
150x80 / 6x3 | 159.0x88.9 / 6.250 x 3.500 | 70 / 2.76 |
150x100 / 6x4 | 159.0x108.0 / 6.250 x 4.250 | 70 / 2.76 |
150x100 / 6x4 | 159.0x114.3 / 6.250x4.500 | 70 / 2.76 |
150x125 / 6x5 | 159.0x133.0 / 6.250x5.250 | 70 / 2.76 |
150x125 / 6x5 | 159 0x139 7 / 6.250 x 5.500 | 70 / 2.76 |
150x50 / 6x2 | 165.1 x60.3 / 6.500 x 2.375 | 102 / 4.01 |
150x65 / 6x2 1/2 | 165.1x76.1 / 6.500 x 3.000 | 102 / 4.01 |
150x80 / 6x3 | 165.1x88.9 / 6.500 x 3.500 | 102 / 4.01 |
150x100 / 6x4 | 165.1x114.3 / 6.500x4.500 | 102 / 4.01 |
150x125 / 6x5 | 165.1x139.7 / 6.500x5.500 | 102 / 4.01 |
150x50 / 6x2 | 168.3 x 60.3 / 6.625x2.375 | 70 / 2.76 |
150x65 / 6x2 1/2 | 168.3x76.1 / 6.625 x 3.000 | 70 / 2.76 |
150x80 / 6x3 | 168.3 x 88.9 / 6.625x3.500 | 70 / 2.76 |
150x100 / 6x4 | 168.3x114.3 / 6.625x4.500 | 70 / 2.76 |
150x125 / 6x5 | 168.3x139.7 / 6.625 x 5.500 | 70 / 2.76 |
200 x 50 / 8x2 | 219.1x60.3 / 8.625x2.375 | 85 / 3.35 |
200x65 / 8x2 1/2 | 219.1x76.1 / 8 625x3.000 | 85 / 3.35 |
200 x 80 / 8x3 | 219.1x88.9 / 8.625x3.500 | 85 / 3.35 |
200x100 / 8x4 | 219.1 x 108.0 / 8.625x4.250 | 85 / 3.35 |
200x100 / 8x4 | 219.1 x 114.3 / 8.625x4.500 | 85 / 3.35 |
200x125 / 8x5 | 219.1 x 139.7 / 8.625 x 5.500 | 85 / 3.35 |
200x150 / 8x6 | 219.1 x 159.0 / 8.625x6.250 | 85 / 3.35 |
200x150 / 8x6 | 219.1 x 165.1 / 8.625x6.500 | 85 / 3.35 |
200x150 / 8x6 | 219.1 x 168.3 / 8.625x6.625 | 85 / 3.35 |
¿Dónde se utilizan los accesorios ranurados?
Los accesorios ranurados se utilizan principalmente en sistemas de tuberías de rociadores contra incendios, tuberías de suministro de agua potable, tuberías de extracción de petróleo y otras aplicaciones, lo que los convierte en un accesorio de tubería versátil.
¿Cuáles son las ventajas de utilizar un sistema ranurado de tuberías?
El uso de un sistema ranurado de tuberías puede ahorrar costos de instalación, reducir la contaminación y permitir una instalación rápida, así como minimizar la vibración y el ruido de las tuberías conectadas.
