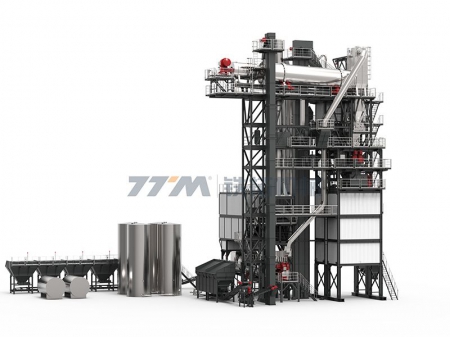

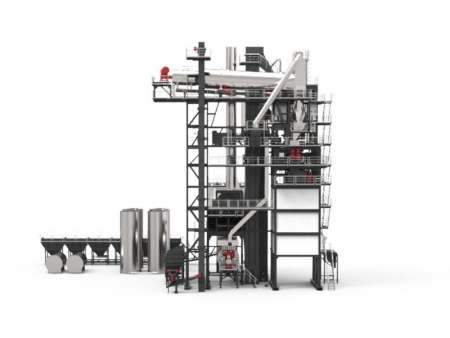

Planta integrada de reciclaje de asfalto en caliente, serie TS
La planta de asfalto Serie TS es un sistema integrado de reciclaje de asfalto en caliente, desarrollado por TTM para aprovechar de forma eficiente el pavimento asfáltico recuperado (RAP). Este equipo combina el material reciclado con áridos vírgenes, permitiendo reutilizar el asfalto proveniente de carreteras antiguas de manera sostenible y responsable con el medio ambiente.
Además de reducir el impacto ambiental, ofrece una solución práctica para las empresas constructoras, ayudándolas a optimizar recursos y disminuir los costos de producción.
Al ubicar el mezclador directamente debajo del sistema de pesaje de RAP, el material reciclado se dosifica con precisión antes de combinarse con los áridos vírgenes. Esta disposición evita problemas de obstrucción en la tolva de alimentación o en la cinta transportadora de RAP. Además, el diseño integrado de la planta permite una disposición más eficiente del sistema de recolección de polvo y del mezclador, resultando en una mayor estabilidad operativa y una mejora notable en la eficiencia de producción.
| Modelo | |||||||
| Capacidad de árido virgen (t/h) | 80 | 120 | 160 | 160 | 160 | 240 | 320 |
| Capacidad de material RAP (t/h) | 48 | 80 | 80 | 120 | 120 | 160 | 160 |
| Proporción recomendada de RAP | 40% | 50% | 33% | 50% | 37.50% | 50% | 40% |
| Capacidad de producción con RAP (t/h) | 100-120 | 140-160 | 200-240 | 200-240 | 280-320 | 280-320 | 360-400 |
| Áridos vírgenes | |||||||
| Sistema de alimentación en frío | La cantidad de tolvas de alimentación en frío se adapta a los requerimientos del cliente | ||||||
| Número de tolvas | 4 | 4 | 5 | 5 | 6 | 6 | 6 |
| Volumen de cada tolva (m³) | 8 | 8 | 8 | 8 | 15 | 15 | 15 |
| Modelo de secador de tambor | GT 100 | GT 120 | GT 140 | GT 160 | GT 240 | GT 240 | GT 320 |
| Diámetro del tambor secador (m) | 1.75 | 1.95 | 2.25 | 2.25 | 2.5 | 2.5 | 2.7 |
| Longitud del tambor secador (m) | 7 | 8 | 9 | 9 | 10 | 10 | 10 |
| Quemador del secador | Opcional: diésel; diésel fueloil pesado; carbón pulverizado; gas natural; aceite gas (según requerimiento del cliente) | ||||||
| Potencia del quemador (MW) | 9.8 | 14.8 | 19.7 | 19.7 | 29.6 | 29.6 | 39.4 |
| Sistema de recolección de polvo | Ciclón filtro de mangas | ||||||
| Área de filtración del filtro de mangas (m²) | 510 | 650 | 920 | 920 | 1200 | 1200 | 1500 |
| Número de tolvas calientes | 4 | 5 | 6 | ||||
| Volumen de las tolvas calientes (m³) | 12 | 25 | 28 | 50 | |||
| Capacidad del mezclador (kg) | 1500 | 2000 | 3000 | 4000 | 5000 | ||
| Sistema de transmisión del mezclador | Caja de engranajes doble con sincronización | ||||||
| Almacenamiento del asfalto terminado | Almacenamiento inferior/almacenamiento lateral | ||||||
| Volumen de la tolva de almacenamiento inferior (t) | 100 | 200/300 | 200/300/400 | ||||
| Volumen de la tolva de almacenamiento lateral (t) | 100/200 | 200/300/400 | |||||
| Material RAP | |||||||
| Modelo de secador de tambor | RGT64 | RGT80 | RGT80 | RGT120 | RGT120 | RGT160 | RGT160 |
| Diámetro del tambor secador (m) | 1.8 | 2.25 | 2.5 | ||||
| Longitud del tambor secador (m) | 8 | 8 | 10 | 12 | |||
| Quemador del secador | Opcional: diésel; diésel fueloil pesado; carbón pulverizado; gas natural; aceite gas (según requerimientos del cliente) | ||||||
| Potencia del quemador (MW) | 5.9 | 9.8 | 14.8 | 19.7 | |||
| Cámara de combustión (diámetro × longitud) | Ø1.6×3.8 | Ø1.8×4.2 | Ø2×4.2 | ||||
| Capacidad de almacenamiento de RAP (t) | 8 | 10 | |||||
| Mezclador de RAP | Opcional | ||||||
| Capacidad del mezclador de RAP (kg) | 600 | 1000 | 1500 | 2000 | |||
| Sistema de tratamiento de emisiones | Combustión secundaria en el secador de materiales vírgenes | ||||||
| Sistema de alimentación de RAP al mezclador | Tolva de alimentación o cinta transportadora | ||||||
| Potencia total (kW) | 90 | 110 | 160 | 160 | 185 | 185 | 200 |
