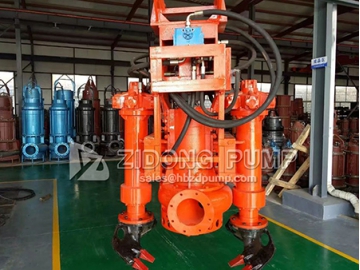

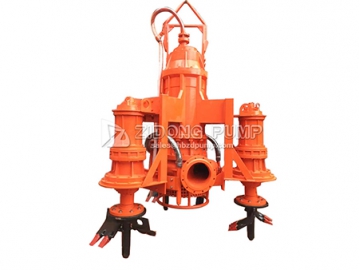

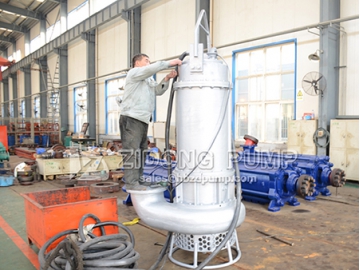

Bomba centrífuga vertical sumergible

Solicite un presupuesto

Nosotros: http://slurrypump-es.com/2-1-vertical-submersible-centrifugalpump.html

Rango de flujo: 10-3300m³/h
Altura de bombeo: 5-60m
Velocidad: 980-1460rpm
Matching power: 3-315kW
Rango de diámetro: DN50-DN400
Operation temperature: maximum 110℃
Material de extremos húmedos: Aleación de alto cromo resistente al desgaste
Estructura: Vertical, una etapa, aspiración simple, doble impulsor

Introducción breve

Las bombas centrífugas sumergibles NSQ tienen una estructura única de doble impulsor con un impulsor removedor que conduce el lodo a un flujo turbulento, y luego bombea el fluido. Tiene una capacidad de descarga que no se bloquea fácilmente. Tanto como la corriente operativa se mantiene dentro de la corriente nominal, el contenido de partículas sólidas en el material puede ser del 30 al 60%.

Durante la operación, el conductor y la bomba sumergible en el agua, con una profundidad operativa entre 20-25m.

Usos y aplicaciones

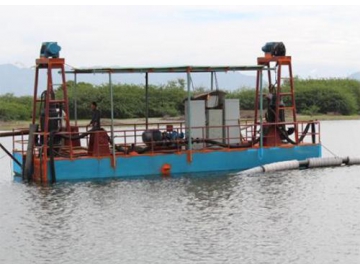

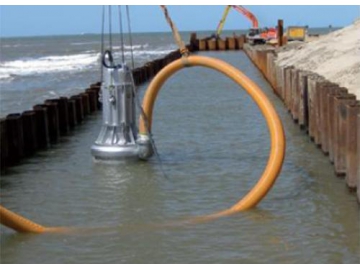

Las bombas de la serie NSQ son usadas en las industrias de procesado de materiales pesados, lo que incluye dragados marinos, procesado de minerales, la succión de arena mojada, succión de residuos lodosos, reclamación de arena, carga de embarcaciones, y más. Es el reemplazo ideal para las bombas de lodo tradicionales.

Tipo de accionamiento ofrecemos motor y accionamiento hidráulico a elección del cliente.

Accionamiento del motor
Si se usa el accionamiento de motor, también se usa la protección del sellado del tanque de aceite, con un sello mecánico instalado en el interior para prevenir que el agua a alta presión y las impurezas entren a la cavidad del motor.

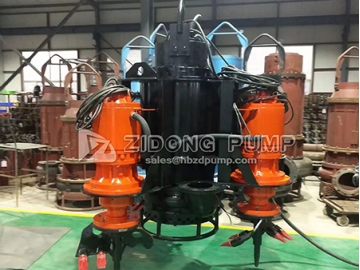

Accionamiento hidráulico
El accionamiento hidráulico tiene un desempeño que impide la entrada de agua en el motor, porque tiene una presión de agua más salta y una mayor altura de succión. Este accionamiento también es la solución ideal en el caso que la bomba no pueda conectarse fácilmente a un suministro de energía externo.

Características Estructura con puerta de succión con impulsor removedor

El impulsor removedor en la parte superior de la bomba está en contacto directo con la superficie deposicional. Es capaz de controlar la concentración de arena en el material transportado mediante la profundidad de inmersión.
Debido a la operación bajo agua de la bomba, el cabezal de succión no está limitado y tiene una absorción de arena eficiente por medio del dragado.
El impulsor, el impulsor removedor y demás extremos húmedos están fabricados con materiales anticorrosivos resistentes al uso.

La operación es sencilla, y la bomba no requiere una bomba de vacío auxiliar o un dispositivo de remoción.
El accionamiento se sumerge en el agua y no requiere dispositivos de fijación a tierra, lo que ahorra costos de instalación.

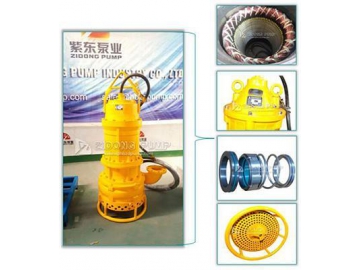

Triple protección: alarma detectora de inundación en la cámara de aceite, alarma detectora de inundación en la cámara del motor, y alarma detectora de sobrecalentamiento del motor.

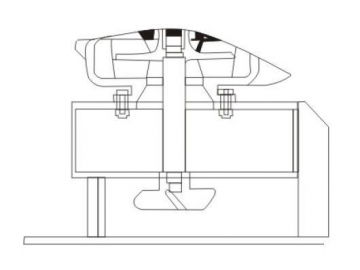

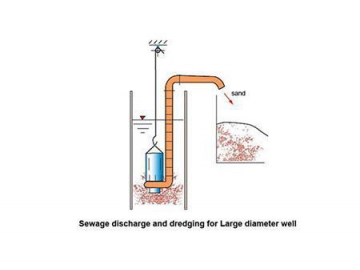

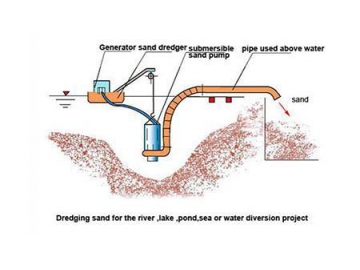

Principio operativo

Parámetros

Tabla de selección de modelos (desempeño con agua limpia)

Modelo	Caudal de flujo (m3/h)	Altura de bombeo (m)	Potencia del motor (kw)	Velocidad de rotación (r/min)	Eficiencia (%)	Máx. diámetro parcial (mm)	Diámetro de salida de agua (mm)	Preguntas
NSQ25-12-3	25	12	3	1450	50	7	50
NSQ20-25-4	20	25	4	1450	43	6	50
NSQ45-15-5.5	45	15	5.5	1450	58	13	80
NSQ20-30-5.5	20	30	5.5	1450	48	7	50
NSQ50-10-5.5	50	10	5.5	1450	60	13	80
NSQ20-15-7.5	20	15	7.5	1460	49	7	50
NSQ25-30-7.5	25	30	7.5	1460	54	7	80
NSQ32-20-7.5	32	20	7.5	1460	53	13	80
NSQ 45-15-7.5	45	15	7.5	1460	55	13	80

NSQ 100-10-7.5	100	10	7.5	1460	60	21	100
NSQ30-30-7.5	24	31	7.5	1460	43	13	80
	30	30
	36	29
NSQ 70-20-11	70	20	11	1460	55	13	80
NSQ 25-40-11	25	40	11	1460	48	13	80
NSQ50-21-11	35	22	11	1460	48	21	100
	50	21
	60	20
NSQ100-16-11	70	20	11	1460	55	21	100
	100	18
	120	15
NSQ25-40-15	18	41	15	1460	35	13	80
	25	40
	30	39
NSQ50-26-15	35	29	15	1460	48	13	80
	50	26
	60	24
NSQ60-30-15	42	33	15	1460	50	13	100
	60	30
	72	27
NSQ75-25-15	52	28	15	1460	51	13	100
	75	25
	90	22
NSQ100-18-15	70	20	15	1460	55	21	100
	100	18
	120	15
NSQ150-15-15	105	17	15	1460	56	21	150
	150	15
	180	13
NSQ 200-12-18.5	200	12	18.5	980		45	150
NSQ150-22-22	105	25	22	980	60	32	150
	150	22
	180	20
NSQ200-15-22	140	17	22	980	60	45	150
	200	15
	240	13.5
NSQ 60-46-30	60	46	30	980		14	100
NSQ 70-38-30	70	38	30	980		21	100
NSQ100-35-30	70	38	30	980	50	21	100
	100	35
	120	31
NSQ150-30-30	105	33	30	980	50	21	150
	150	30
	180	26
NSQ 150-35-30	150	35	30	980	50	21	150

NSQ 200-20-30	200	20	30	980	52	21	150
NSQ 240-20-30	175	23	30	980	60	21	150
	240	20
	280	18
NSQ 300-15-30	300	15	30	980	57	28	200
NSQ100-50-37	70	53	37	980	43	13	100
	100	50
	120	47
NSQ300-20-37	240	22	37	980	58	28	150
	300	20
	360	17
NSQ400-15-37	280	18	37	980	59	28	200
	400	15
	480	12
NSQ 150-35-45	150	35	45	980	48	36	150
NSQ200-30-45	140	33	45	980	53	25	150
	200	30
	240	27
NSQ 500-15-45	500	15	45	980	57	46	250
NSQ150-45-55	105	47	55	980	50	21	150
	150	45
	180	42
NSQ250-35-55	175	38	55	980	53	36	150
	250	35
	300	33
NSQ600-15-55	420	18	55	980	62	32	250
	600	15
	720	11
NSQ200-45-75	140	48	75	980	52	18	150
	200	45
	240	41
NSQ350-35-75	245	38	75	980	60	29	200
	350	35
	420	31
NSQ400-25-75	280	29	75	980	62	29	200
	400	25
	480	23
NSQ 200-60-90	200	60	90	980	50	14	150
NSQ 400-40-90	400	40	90	980	54	28
NSQ500-25-90	350	30	90	980	65	25	200
	500	25
	600	20
NSQ400-50-110	280	54	110	980	56	28	200
	400	50
	480	45
NSQ 600-30-110	600	30	110	980	57	30	250
NSQ1000-18-110	700	22	110	980	68	50	300
	1000	18
	1200	13
NSQ780-26-110	545	29	110	980	68	50	300
	780	26
	935	22
NSQ400-60-132	280	64	132	980	68	28	200
	400	60
	480	55
NSQ500-45-132	350	49	132	980	67	28	200
	500	45
	600	42
NSQ500-55-132	350	59	132	980	70	28	200
	500	55
	600	52
NSQ800-35-132	560	38	132	980	70	42	300
	800	35
	960	32
NSQ1000-22-132	700	27	132	980	71	50	300
	1000	22
	1200	17
NSQ650-52-160	455	56	160	980	65	28	200
	650	52
	780	44
NSQ780-50-185	780	50	185	980	64	38	300
NSQ600-55-200	420	59	200	980	62	28	250
	600	55
	720	50
NSQ800-55-220	560	60	220	980	66	38	300
	800	55
	960	50
NSQ1250-35-220	875	39	220	980	70	45	350
	1250	35
	1500	30
NSQ1500-35-250	1050	40	250	980	72	50	350
	1500	35
	1800	30
NSQ1750-30-250	1225	34	250	980	70	55	350
	1750	30
	2100	25
NSQ2000-35-315	1400	40	315	980	72	60	400

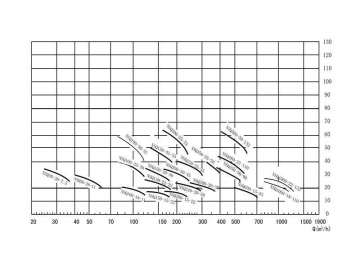

Tabla de selección rápida

Condiciones operativas

El suministro normal es de energía CA trifásica 50Hz/380v. Además, puede personalizarse el suministro de energía para 400v, 440v, 660v, 1140v, entre otros.
La temperatura máxima de los materiales no debe exceder 60°. Caso contrario, la bomba debe ser revestida con sets refrigerantes y ser enfriado con agua externa.
La máxima concentración de partículas sólidas permitidas es de 45% para cenizas y 60% para deshechos.
La profundidad de inmersión de la bomba no debe exceder más de 20m y no menos de 1m.
