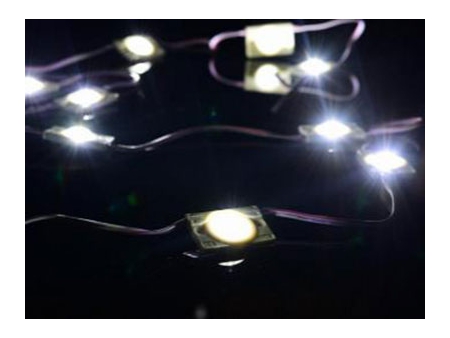

Módulo LED, retroalimentación MOX271B (1.2W)
Solicite un presupuesto
- Se conecta con cables flexibles
- Tipo de protección (módulos): IP65
- Índice de reproducción cromática Ra：≥75
- Flujo de iluminación por cadena de módulo：120LM
- Certificación CE
- 5 años de garantía
- Ideal para cajas de luz y señalizaciones de 6-20cm
Características:
- Fuente de iluminación SMD2835 de alto brillo, y muy buena consistencia de color
- Se encuentran disponibles blanco puro y blanco frio
- Bajo consumo, alto nivel de brillo y vida útil duradera gracias a los lentes ópticos PMMA con ángulo de haz de 170°.
- Para una mejor disipación térmica, utilizamos tecnología ABS y PCB de aluminio.
- Capacidad de extinción: UL94V-0
- Entrada baja DC12V, altamente confiable y seguro.
Parámetros técnicos:
| Modelo | Chip LED | Color del LED | Temperatura de color (K) | Voltaje nominal ( V) | Potencia( W) | Flujo luminoso | Eficacia nominal (LM/W) | Ángulo de haz | Corriente nominal（mA） | Certificación | Índice de reproducción cromáticaR（CRI） |
| ( LM) | ( °) | ||||||||||
| MOX271D | 2835 | Blanco frio | 9000-12000 | 12 | 1.2 | 120 | 100 | 160 | 100 | CE RoHS | ≥75 |
| Blanco puro | 7000-8000 | 12 | 1.2 | 120 | 100 | 160 | 100 | CE RoHS | ≥75 |
Otras especificaciones técnicas
| Cadena margarita máxima（Piezas） | Color | Drivers de LED | Peso (g/pieza) | Temperatura de funcionamiento（℃） | Temperatura（℃） | Grado de protección IP (módulos) | Dimensiones | Cantidad de LED por modulo | Garantía（años） |
| （longitud*ancho*altura mm） | |||||||||
| 20 | Blanco | Tensión constante | 13 | -25～ 60 | -25～ 70 | IP65 | 38X26X7.8 | 1 | 5 |
Instalación o diagrama de conexiones

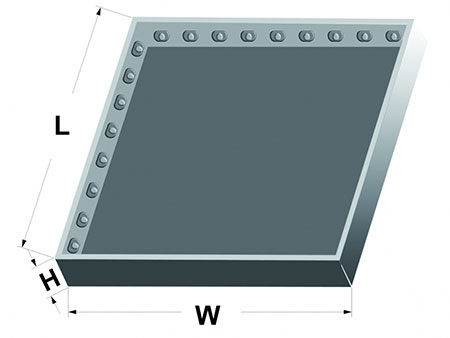

Método de instalación: utilizar adhesivo de doble carga con espuma PE y adhesivo de vidrio neutro para que el posicionamiento y la fijación se lleven a cabo de forma óptima.
Se pueden cortar módulos simples.
Instrucciones de instalación:
- El cable de alimentación principal posee una medida de 2x1.5mm2. Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
- Utilizar el diagrama de conexión en el esquema de cables.
- Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
- Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
- Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
- No tocar los cables luego de que se complete la instalación.
- Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).

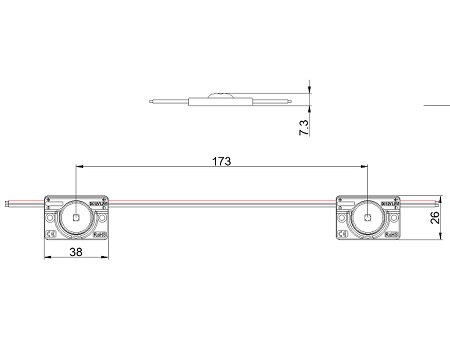

Dimensiones:

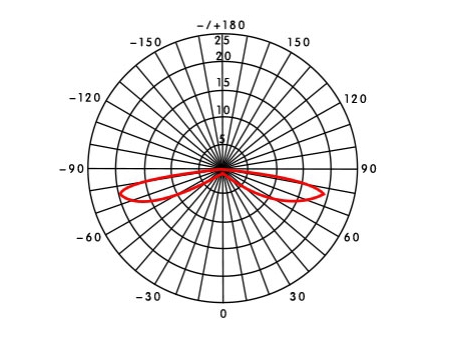

Curva de distribución de luz:

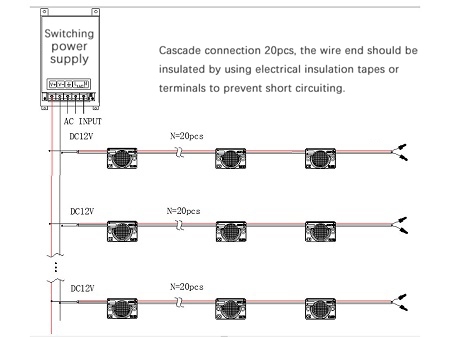

Diagrama de conexión:

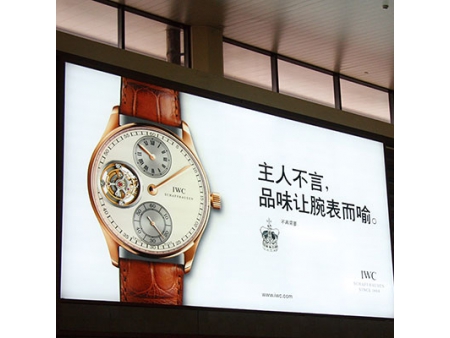

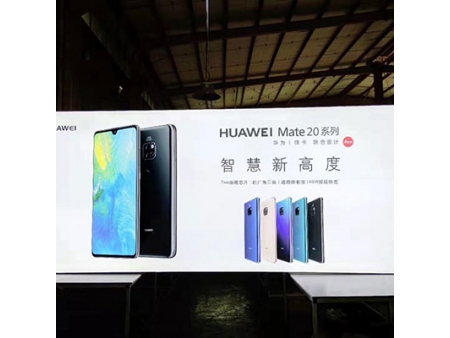

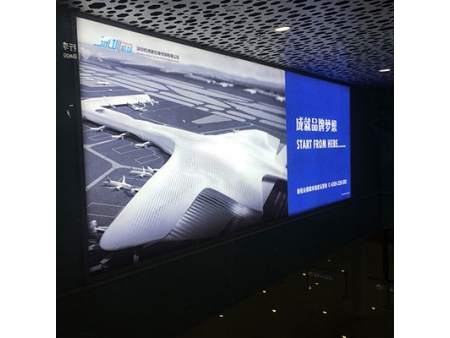

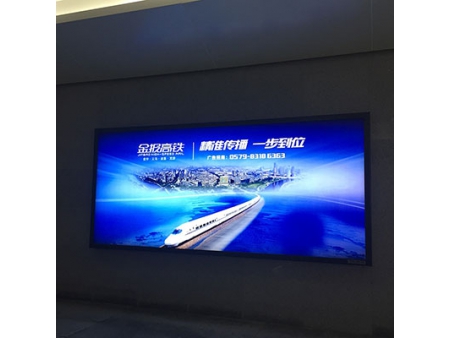

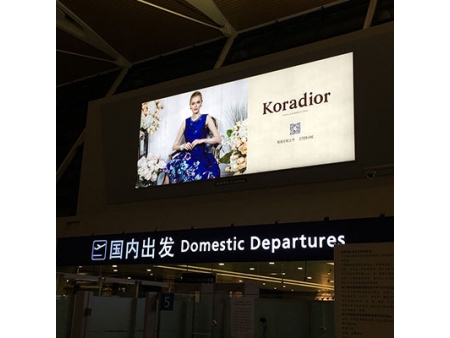

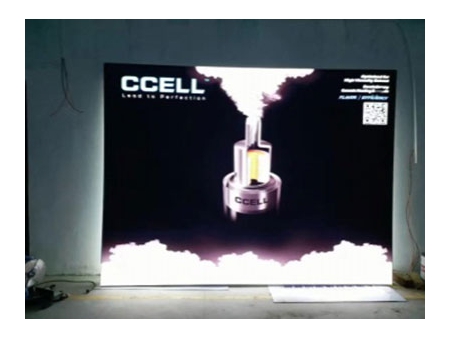

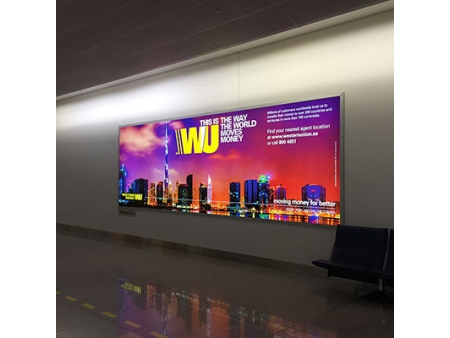

Ejemplos de usos:
