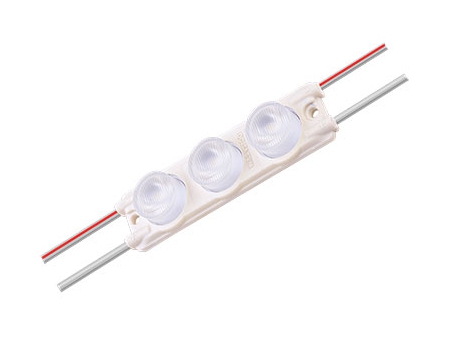

Cajas de luz MOX268E (2.5W）
Solicite un presupuesto
- Se conecta con cables flexibles
- Tipo de protección (módulos): IP65
- Índice de reproducción cromática Ra：≥75
- Flujo de iluminación por cadena de módulo：220LM
- Certificación CE
- 5 años de garantía

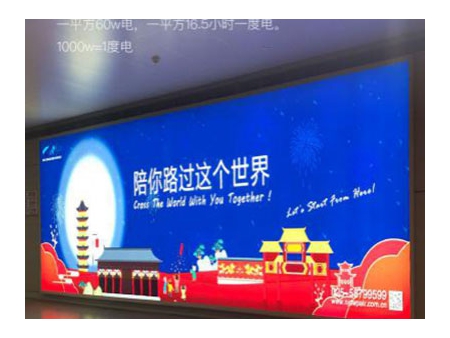

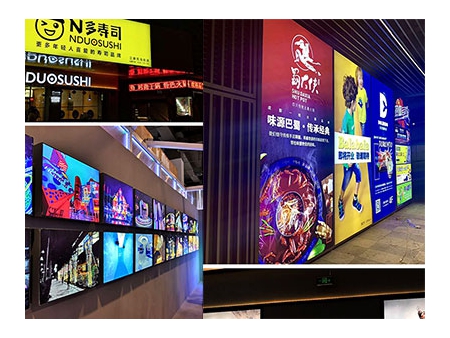

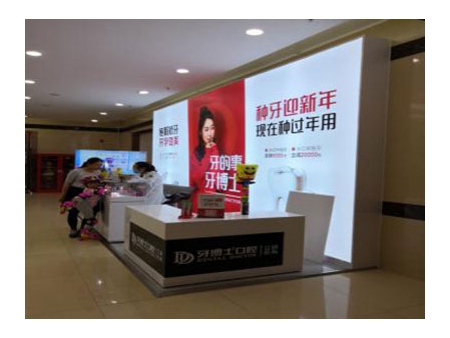

- Ideal para cajas de luz y señalizaciones de 50-100cm
Características:

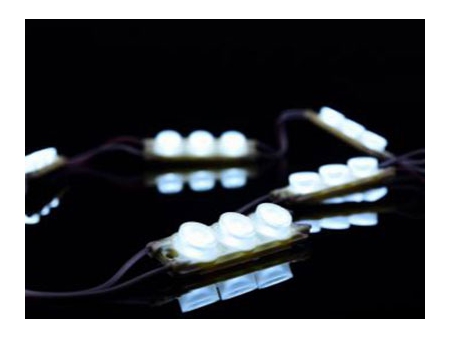

- Estas cajas de luz LED poseen LED SMD2835 de alto brillo, disipación térmica rápida y muy buena iluminación.
- Se encuentran disponibles los colores blanco y blanco cálido.
- Lentes PMMA con un ángulo de haz de 10*65°
- PCB de aluminio con mejor disipación térmica
- Ofrece una muy buena adhesión gracias al adhesivo térmico que se encuentra en la parte trasera y por eso el perfil recibirá calor de forma rápida.
- Capacidad de extinción: UL94V-0
- Entrada DC12V, funcionamiento seguro y confiable, resistencia impermeable IP65.
Parámetros técnicos:
| Modelo | Chip LED | Color del LED | Temperatura de color (K) | Voltaje nominal ( V ) | Potencia( W ) | Flujo luminoso | Eficacia nominal (LM/W) | Ángulo de haz | Corriente nominal（mA） | Certificación | Índice de reproducción cromática CRI |
| ( LM ) | ( °) | ||||||||||
| MOX268E | 2835 | Blanco frio | 9000-12000 | 12 | 2.5 | 220 | 88 | 10X65 | 208 | CE RoHS | ≥75 |
| Blanco puro | 7000-8000 | 12 | 2.5 | 220 | 88 | 10X65 | 208 | CE RoHS | ≥75 |
Otras especificaciones técnicas
| Cadena margarita máxima（Piezas） | Color | Drivers de LED | Peso (g/pieza) | Temperatura de funcionamiento（℃） | Temperatura（℃） | Grado de protección IP (módulos) | Dimensiones | Cantidad de LED por módulo | Garantía（años） |
| （longitud*ancho*altura mm） | |||||||||
| 20 | Blanco | Tensión constante | 17 | -25～ 60 | -25～ 70 | IP65 | 74X20X10 | 3 | 5 |
Instalación o diagrama de conexiones

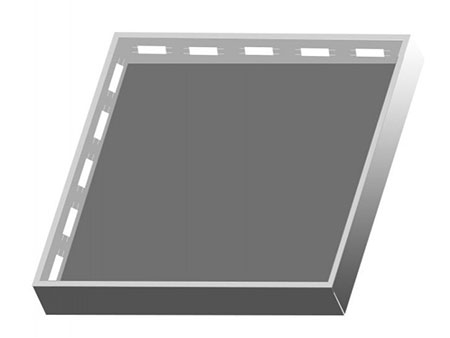

Método de instalación: se instala en la parte lateral de la caja, luego se utiliza pegamento y se fija con tornillos.
Se pueden cortar módulos simples.
Instrucciones de instalación:
- El cable de alimentación principal posee una medida de 2x1.5mm2. Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
- Utilizar el diagrama de conexión en el esquema de cables.
- Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
- Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
- Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
- No tocar los cables luego de que se complete la instalación.
- Sugerimos cambiar la fuente de alimentación conforme a las certificaciones regulatorias (protección contra cortocircuitos, sobretensión y sobrecorriente).

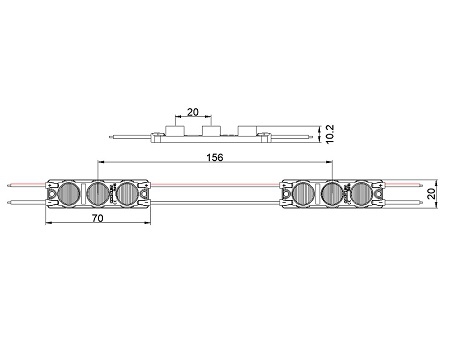

Dimensiones:

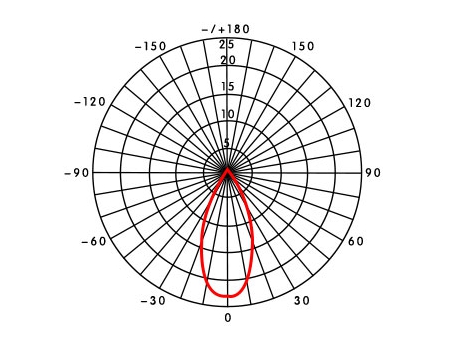

Curva de distribución de luz:

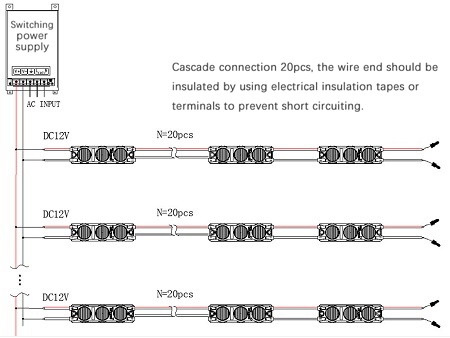

Diagrama de conexión:
