Relé de estado sólido monofásico combinado NNG1C-1/032F-120 DC-AC 60A-350A
Este relé de estado sólido monofásico combinado NNG1C-1/032F-120 DC-AC 60A-350A se aplica en las luces de señalización, centelleadores, sistemas de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Por otro lado, se emplea extensamente en la industria química, minas de carbón y otros ambientes con condiciones rigurosas donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una gran capacidad de conmutación.

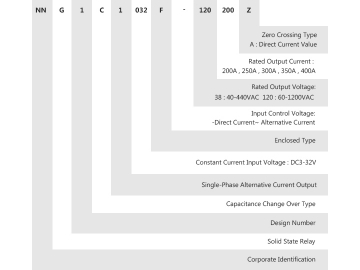

| Voltaje de control | 032:3-32VDC |
| Corriente de control | 5-25mA |
| Voltaje de encendido | 3VDC |
| Voltaje de apagado | 1VDC |
| Voltaje inverso | 32VDC |
| Tensión de carga | 120:60-1200VAC |
| Corriente de carga | 60A 80A 100A 120A 150A 200A 250A 300A 350A 400A |
| Voltaje transitorio | 120:1600VAC |
| Caída de voltaje en estado activo | AC:≤1,6VAC |
| Tiempo de encendido/apagado | AC:≤10mS |
| Corriente residual en estado inactivo | AC:≤10mA |
| Voltaje dieléctrico soportado | ≥2500VAC |
| Resistencia de aislamiento | Prueba de 500MΩ,500VDC |
| Temperatura ambiental | -30℃~80℃ |
| Modo de instalación | Instalación con tornillos |
| Peso del relé | Aproximadamente 4520g/pieza |
| Dimensiones | 238×125×177mm |
| Recomendaciones: | Cuando la carga es mayor que 10A, el dispositivo debe contar con un disipador térmico, y cuando la temperatura supera los 80℃ debe enfriarse con un ventilador o agua. |

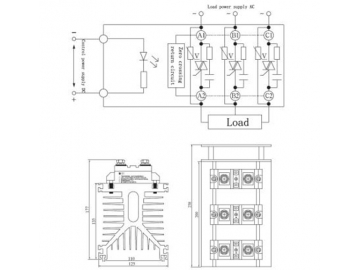

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Control de la fuente de alimentación ⑤ Entrada ⑥ SSR ⑦ Salida ⑧ Carga ⑨ Carga de la fuente de alimentación
