Colector de circuito paralelo de flujo NG10

Solicite un presupuesto

Nosotros: http://hdmanifold-block.com.ar/2-2-ng10-standard-flow-parallel-circuit-manifold.html

Colectores hidráulicos

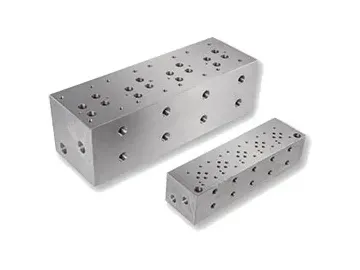

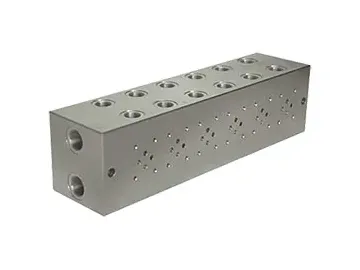

El colector de circuito paralelo de flujo estándar NG10 es un bloque de colector hidráulico diseñado para aplicaciones de alto rendimiento. Construido con tecnología avanzada y materiales de alta calidad como el aluminio y el hierro dúctil, ofrece durabilidad y confiabilidad. Los colectores de aluminio se utilizan normalmente bajo presiones de trabajo de hasta 20 MPa, mientras que los colectores de hierro pueden soportar presiones de hasta 35 MPa. Los puertos del colector de circuito paralelo de flujo estándar NG10 son versátiles, disponibles en opciones de rosca BSP, NPT, SAE y METRIC, que se adaptan a una amplia gama de requisitos del sistema hidráulico.

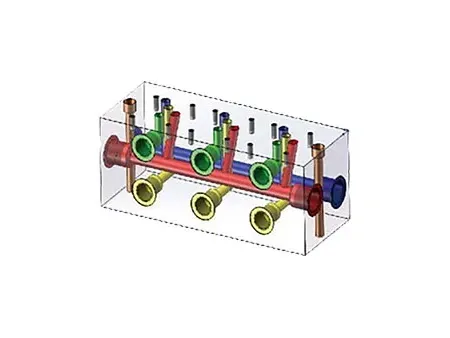

Architectural 3D

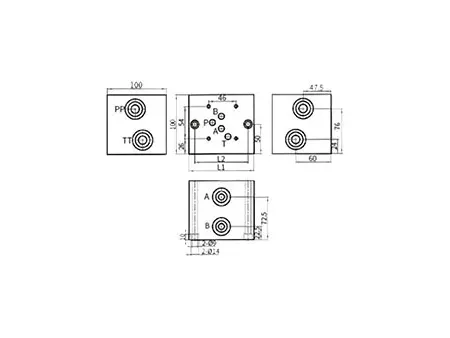

Para obtener diseños detallados y especificaciones, consulte el documento PDF proporcionado.

Especificaciones

Modelo	L1 (mm)	L2 (mm)	P & T	A & B	Peso neto del colector/manifold de acero (kg)	Peso neto del colector/manifold de aluminio (kg)
	110	90	G3/4'	G1/2'	7.7	2.67
	185	165	G3/4'	G1/2'	13.13	4.56
	260	240	G3/4'	G1/2'	18.56	6.45
	335	315	G3/4'	G1/2'	23.99	8.34
	410	390	G3/4'	G1/2'	29.42	10.22
	485	465	G3/4'	G1/2'	34.85	12.11
	560	540	G3/4'	G1/2'	40.28	14
	635	615	G3/4'	G1/2'	45.71	15.88
	710	690	G3/4'	G1/2'	51.14	17.77
	785	765	G3/4'	G1/2'	56.57	19.66
