Relé de estado sólido monofásico CAG6-1/250F-38 AC-AC 40A
El relé de estado sólido monofásico CAG6-1/250F-38 AC-AC 40A se aplica en las luces de señalización, centelleadores, sistemas de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. Además, se utiliza mucho en la industria química, minas de carbón y otros ambientes con condiciones rdifíciles donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación frecuente.
![](public/propic/1588/b_2-3-7-40a-single-phase-solid-state-relay_03.jpg)
Voltaje de control | 250:90-250 VAC |
Corriente de control | ≤20mA |
Voltaje de encendido | 90VAC |
Voltaje de apagado | 10VAC |
Voltaje inverso | / |
Tensión de carga | 38:40-440VAC |
Corriente de carga | 40A |
Voltaje transitorio | 38:1000VAC |
Caída de voltaje en estado activo | AC:≤1,6VAC |
Tiempo de encendido/apagado | AC:≤10mS |
Corriente residual en estado inactivo | AC:≤10mA |
Voltaje dieléctrico soportado | ≥2500VAC |
Resistencia de aislamiento | Prueba de 500MΩ, 500VDC |
Temperatura ambiental | -30℃~80℃ |
Modo de instalación | Carril de guía e instalación con tornillos |
Peso del relé | ≈580g |
Dimensiones | 100×80×107mm |
Recomendaciones: | El relé de estado sólido y el disipador de calor se pueden usar por separado. |
![](public/propic/1588/b_2-3-7-40a-single-phase-solid-state-relay_02.jpg)

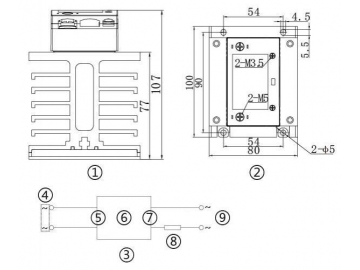

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Control de la fuente de alimentación ⑤ Entrada ⑥ SSR ⑦ Salida ⑧ Carga ⑨ Carga de la fuente de alimentación
