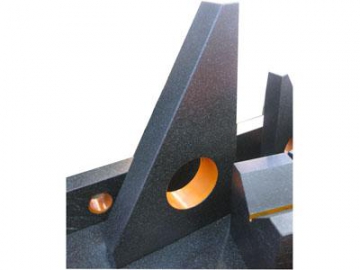

Escuadra de granito
Solicite un presupuesto
La escuadra de granito es una herramienta de medición profesional adecuada para el control, medición, trazado, ingeniería industrial e instalación de equipos. Se utiliza para comprobar la verticalidad de la pieza de trabajo. La precisión de planicidad cumple con la norma GB6092-85 y la normal de verticalidad GB6092-85.
Este producto está diseñado con agujeros con el fin de reducir el peso y ofrecer comodidad en el procesamiento. La tolerancia lateral es de 0.02. Como herramienta de medición importante, se caracteriza por su alta precisión, buena estabilidad y mantenimiento adecuado.
Podemos fabricar el producto con un tamaño personalizado: grande y especial.
Parámetros| Tamaño (mm) | Verticalidad entre el plano de medición y el plano de base | Planicidad o rectitud del plano de medición | Planicidad o rectitud del plano de base | |||
| Precisión(μm) | ||||||
| 00 | 0 | 00 | 0 | 00 | 0 | |
| 100×63 | 2 | 4 | 1 | 1 | 1 | 1 |
| 160×100 | 2 | 4 | 1 | 2 | 1 | 1 |
| 250×160 | 2.5 | 5 | 1 | 2 | 1 | 2 |
| 400×250 | 3.5 | 7 | 1 | 2.5 | 1 | 2 |
| 630×400 | 4.5 | 9 | 1.5 | 3 | 1 | 2.5 |
| 1000×630 | 6 | 12 | 2.5 | 5 | 1.5 | 5 |
