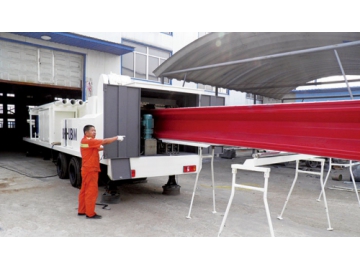

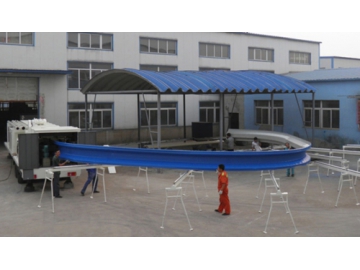

Máquina laminadora de formas múltiples
Diferencias entre la máquina formadora de techos curvos de múltiples formas BOHAI y las máquinas UBM (k-span machine, super k-span machine) fabricadas por MIC.
1. Apariencia
La máquina formadora de techos curvos de múltiples formas BOHAI es de tipo vertical y tiene tres ejes. Reduce los costes laborales de los proyectos, y se puede configurar con control mecánico o hidráulico.
Las máquinas más recientes de MIC son de triple eje, tienen 10400mm de longitud y su control es hidráulico.
2. Estructura
Los parámetros de nuestra máquina formadora de techos curvos de múltiples formas son los siguientes:
Material del eje: acero de alta calidad no. 45, acero galvanizado; material de los rodillos: acero de alta calidad no. 45, revenido y chapado con cromo duro; material de la cortadora: 12CrMoV sometido a tratamiento térmico. A más de esto, utiliza un puente trasero automotriz como eje, viene con ruedas de 900-20, tiene una mayor capacidad de carga, una mejor resistencia a los impactos y un mejor efecto de amortiguación.
Por su parte, la máquina fabricada por MIC tiene una estructura de acero y aluminio bruñido, y rodillos de acero chapado con cromo.
3. Software
Nuestra máquina formadora de techos está equipada con PLC, servo motor, y el software es diseñado por ingenieros chinos. La máquina UBM(k span machine, super k span machine) de MIC está controlada por un software integrado.
4. Operación
Esta máquina tiene una estructura simple, lo que permite el entrenamiento y la operación fáciles; mientras que, la máquina de MIC tiene una estructura compleja que requiere de un operario profesionalmente entrenado para su manejo.
5. Precio
El precio de la máquina formadora de techos curvos BOHAI es de 100 a 200 mil dólares estadounidenses, mientras que el precio de la máquina MIC es mucho más elevado que el de nuestro equipo.
| Especificaciones técnicas principales | |
| Tamaño: 11000mmX2200mmX2100mm (con dos ejes y 8 ruedas) | Peso total: aproximadamente 10 tons |
| Espesor de la lámina plegada: 10mm | Material de corte: 12CrMoV sometido a tratamiento térmico |
| Tipo de corte: dispositivo de corte hidráulico | Tipo de formación: laminado y corte longitudinal |
| Potencia total del motor: 22.15KW Potencia del motor principal: 5.5KW Potencia de plegamiento: 3.0KW 2.2KW Potencia de corte: 3.0KW Potencia de la estación hidráulica: 5.5KW Potencia del servosistema: 0.75KW Potencia de costura: 1.1KW 1.1KW | |
| Material de los rodillos: acero revenido no. 45 enchapado con cromo duro | Material de los ejes: acero galvanizado no. 45 |
| Rodamiento: hecho en Harbin | Pasos de moldeo: 13 1 |
| Anchura de la chapa de acero: anchura de alimentación:600mm anchura de acabado: 305mm Tasa de utilización: 50.8% | |
| Espesor de laminado:0.6-1.5mm | Envergadura aplicable: 5~20m |
| Velocidad de procesamiento: chapa recta: 15m/min chapa arqueada: 13m/min costura: 16m/min | |
| Desbobinadora: Diámetro de la bobina interior: 450mm ~ 650mm, Anchura máxima de la bobina fija: 600~620mm | |
| Carga:10 ton | |
