Sistema de Perforación Concéntrico, con Brocas de Anillo

Solicite un presupuesto

Nosotros: http://max-drilling.es/2-4-2-1-concentric-overburden-drilling-system/index.html

El sistema de revestimiento concéntrico de Maxdrill se puede utilizar en formaciones de sobrecarga con condiciones topográficas y geológicas complejas, como grava, formaciones con fisuras, cantos rodados, vertederos de residuos de construcción entre otros.

Características

Rectitud: Garantiza la rectitud de la perforación en diversas condiciones topográficas y geológicas.
Adaptabilidad: garantiza que la penetración en condiciones topográficas y geológicas complejas sea eficaz, como el caso de grava y vertederos de residuos de construcción.
Menor torsión: la torsión del sistema de entubado concéntrico es menor que el del sistema de entubado excéntrico.
Bloqueo y desbloqueo sencillo.
Perforación en cualquier ángulo: el sistema de entubado concéntrico tiene la capacidad de perforar rocas en cualquier ángulo.
Respetuoso con el medio ambiente: el sistema de entubado concéntrico es el sistema de tubería más ecológico comparado con el de revestimiento excéntrico, es capaz de perforar las rocas de forma muy suave con menos vibración y ruido. Recomendamos el uso del sistema de entubado concéntrico en zonas urbanas.

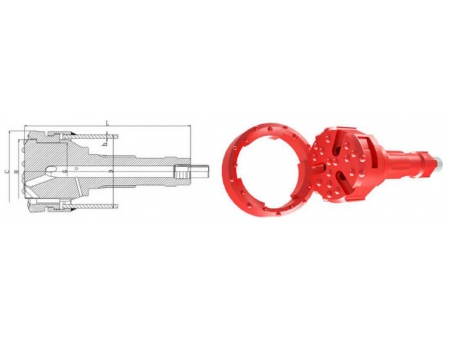

Componentes

Zapata de cubierta

Broca de anillo

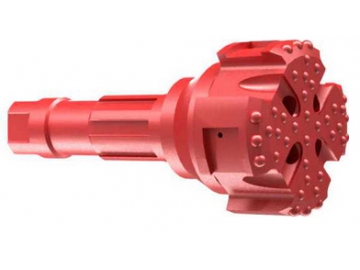

Broca piloto

	D		h	H	C	G
N° de pieza	Diámetro externo del tubo de revestimiento(mm)	Diámetro interno del tubo de revestimiento (mm)	Grosor de la pared del tubo de revestimiento (mm)	D.E máx.de la broca piloto (mm)	Diámetro del mandril(mm)	D.I máx. de la broca piloto (mm)	Tipo de martillo DTH / martillo TOP	Peso (Kg)
Tipo de martillo
MDC76/7RR-01	76	62	7	57	84	39	R32	3.2
MDC89/8RR-01	89	73	858	70	96	58	T38	5.8
MDC114/10RR-01	114	94	10	92	122	80	T45	7.5
MDC127/10RR-01	127	107	10	105	136	90	T45	10
MDC140/10RR-01	140	120	10	116	148	97	T45/T51	15
Martillo tipo DTH
MDC114/10RR-02	114	94	10	92	122	80	COP34/DHD3.5	10
MDC127/10RR-02	127	107	10	105	136	90	COP34/DHD3.5	16
MDC140/10RR-02	140	120	10	116	148	97	COP44/DHD340 /SD4/QL40	21
MDC146/10RR-02	146	126	10	124	154	110	COP44/DHD340 /SD4/QL40	22
MDC168/12.7RR-02	168	142.6	12.7	141	180	125	COP54/DHD350 /SD5/QL50/M50	27
MDC178/12.7RR-02	178	152.6	12.7	150	186	135	COP54/DHD350 /SD5/QL50/M50	32.5
MDC194/12.7RR-02	194	168.6	12.7	166	202	145	COP64/DHD360 /SD6/QL60/M60	42.5
MDC219/12.7RR-02	219	193.6	12.7	191	228	170	COP64/DHD360 /SD6/QL60/M60	58
MDC245/12.7RR-02	245	219.6	12.7	214	254	195	COP84/DHD380 /SD8/QL80	78
MDC254/12.7RR-02	254	228.6	12.7	224	265	203	COP84/DHD380 /SD8/QL80	84.5
MDC273/12.7RR-02	273	247.6	12.7	241	286	223	COP84/DHD380 /SD8/QL80	100
MDC325/12.7RR-02	325	299.6	12.7	292	338	276	COP84/DHD380 /SD8/QL80	135
MDC406/12.7RR-02	406	380.6	12.7	377	420	350	QL120/DHD112/ SD12/NUMA120	280
MDC508/12.7RR-02	508	482.6	12.7	478	522	416	QL200/SD18/ NUMA180	522
MDC560/12.7RR-02	560	534.6	12.7	528	575	475	QL200/SD18/ NUMA180	620
MDC610/12.7RR-02	610	584.6	12.7	558	620	513	QL200/SD18/ NUMA180	710
