Relé de estado sólido trifásico NNG1F-3/024F-38 DC-AC 10A-40A

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/2-4-3-10a-40a-three-phase-solid-state-relay.html

Este relé de estado sólido trifásico NNG1F-3/024F-38 DC-AC 10A-40A se aplica en las luces de señalización, centelleadores, sistemas de control de iluminación de escenarios, instrumentos y equipos médicos, fotocopiadoras, lavadoras automáticas, equipos contra incendios, sistemas de seguridad, y como interruptor selector de los condensadores de potencia. También se usa mucho en la industria química, minas de carbón y otros ambientes con condiciones exigentes donde se necesita elementos a prueba de explosiones, humedad, polvo y corrosión, y con una capacidad de conmutación frecuente.

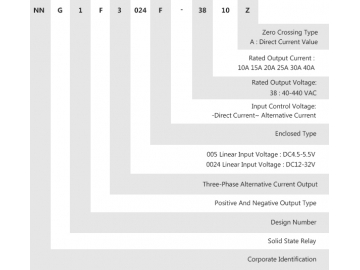

Descripción del modelo

Relé de estado sólido trifásico NNG1F-3/024F-38 DC-AC 10A-40A

Voltaje de control	024:12-32VDC
Corriente de control	≤50mA
Voltaje de encendido	12VDC
Voltaje de apagado	8VDC
Tiempo del intervalo	≥200ms
Tensión de carga	38:40-440VAC
Corriente de carga	10A 15A 20A 25A 30A 40A
Voltaje transitorio	38:1600VAC
Caída de voltaje en estado activo	AC:≤1,6VAC
Tiempo de encendido/apagado	AC:≤10mS
Corriente residual en estado inactivo	AC:≤10mA
Voltaje dieléctrico soportado	≥2500VAC
Resistencia de aislamiento	Prueba de 500MΩ, 500VDC
Temperatura ambiental	-30℃~80℃
Modo de instalación	Instalación con tornillos
Peso del relé	≈328g
Dimensiones	106×75×30.6
Recomendaciones:	Cuando la carga es mayor que 10A, el dispositivo debe contar con un disipador térmico, y cuando la temperatura supera los 80℃ debe enfriarse con un ventilador o agua.

Tamaño y método de instalación del producto

① Figura con las dimensiones; ② Tamaño de instalación; ③ Diagrama de cableado; ④ Carga de la fuente de alimentación; ⑤ Control de la fuente de alimentación
