Cortadora de tubos y placas por láser de fibra 3000×1500mm, No. CMA 1530C-G-C
Materiales aplicables
Se aplica para cortar materiales de metal de manera rápida, como acero al carbón, acero inoxidable, aleación de aluminio, aleación de titanio, chapa galvanizada, chapa de cinc revestida de aluminio, latón, cobre rojo, etc.
| Rango de corte | 3000mm×1500mm | Exactitud de posicionamiento | ±0.15mm/1000mm |
| Longitud máxima del tubo (Opciones) | 3000mm o 6000mm | Precisión de reposición | ±0.1mm/1000mm |
| Límites del tubo (personalizado) | Tubo circular: ф20mm~ф150mm; Tubo cuadrado: 20mm~100mm | Formato gráfico compatible | PLT, DXF, AI, CAD, etc. |
| Generador del láser | Láser de fibra | Ambiente de trabajo | Humedad≤ 80% non-condensación, 0-45℃ |
| Potencia (opciones) | 500W～1000W | Potencia total | 10KW |
| Sistema de transmisión | Doble servo motor & gantry &rack & pinion | Fuente de alimentación | Trifásico 380V/50Hz |
| Sistema de corte de tubo (opcional) | Si | Peso bruto | 6000Kg |
| Velocidad máxima | 60m/min | Dimensiones externas (con cortadora de tubos de 3m) | 4350mmx3200mmx1740mm |
| Velocidad acelerada máxima | 0.6G | Dimensiones externas (con cortadora de tubos de 6m) | 7650mmx3200mmx1740mm |
Ejemplos de procesamiento por láser:

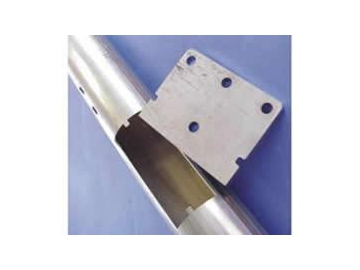

- Corte por láser de tubos de acero al carbón

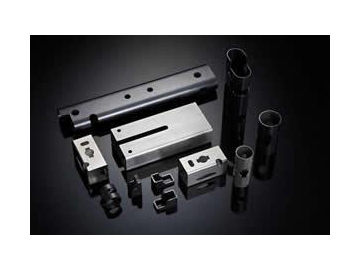

- Corte por láser de tubos

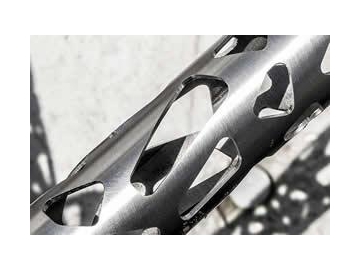

- Corte y perforación por láser

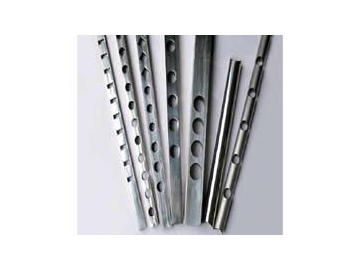

- Corte por láser de tubo

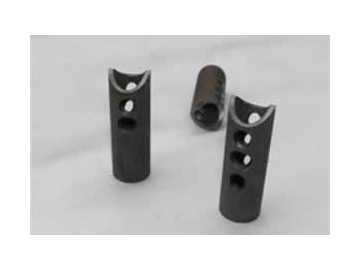

- Corte por láser de tubo

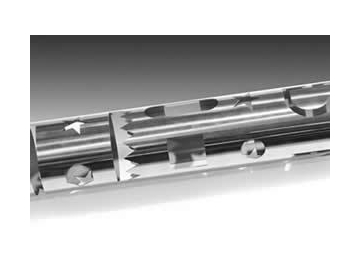

- Corte por láser de tubo de acero inoxidable

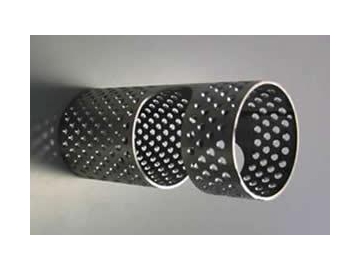

- Corte por láser de acero espeso

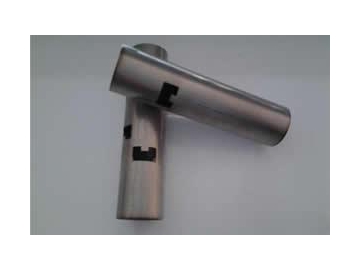

- Corte por láser de tubos
Características
1. Esta máquina de corte por láser de fibra se puede usar para tubo cuadrado, tubo circular, tubo oblato y corte de chapa;
2. El servo motor dual de grúa es combinado con una transmisión de engranaje y permite un excelente rendimiento de corte y estabilidad.
3. Un sistema de plantilla centrante asegura un procesamiento estable de los tubos de transporte, esto asegura un material de alta calidad.
4. Las dimensiones de procesamiento precisas pueden reemplazar el equipo de procesamiento tradicional, como el corte y el punzonado a través de sierras.
5. El soporte del tubo en forma de silla con una esfera de precisión puede asegurar el corte de tubos de 6 m sin que se deforme.
