Solicite un presupuesto

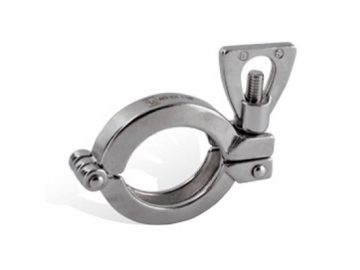

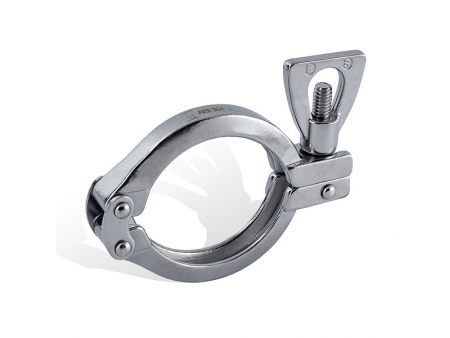

Abrazadera Clamp, de Doble Perno 13SF

  • Material: AISI304
  • Tamaño: Ø12.7-305 &1/2"-12"
  • Normas: ASTM, 3A, SMS, DIN, IDF, RJT, UL213, etc.
  • Podemos ofrecer servicios de fabricación personalizada según los dibujos o muestras provistas por el cliente.

La abrazadera de doble perno o pasador hace que la instalación sea mucho más sencilla gracias a su abertura más amplia, que es más flexible que una abrazadera de un solo perno. Aunque el diseño de doble bisagra es más caro que la abrazadera de un solo perno, es una buena opción para aquellas aplicaciones en las que no es posible colocar una abrazadera de un solo perno en un espacio reducido.

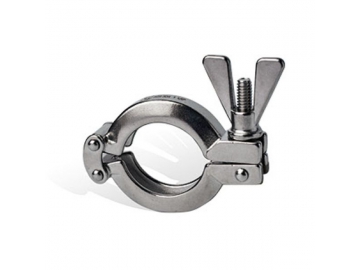

La abrazadera de doble perno 13SF fabricada por Lisin es una abrazadera reforzada o de servicio pesado que cuenta con una tuerca mariposa. Estas abrazaderas están hechas con acero inoxidable 304, son adecuadas para aplicaciones sanitarias en el procesamiento de productos lácteos, cervecerías, alimentos, bebidas, y más.

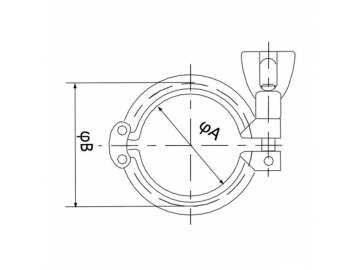

Tamaño ØA ØB
1/2"-3/4" 20 28
A37 27.5 42.9
1"-1.5" 45 58.6
2.0" 59 72
2.5" 67 84
3.0" 85 98
4.0" 114 127
4 1/2" 123 133.2
5.0" 135.5 148x5.6
5.5" 145 159
6.0" 155.4 170.4x5.6
DN150 173 187
8.0" 206 220x5.6
DN200 223 237
10" 258 272x5.6
12" 307 323x5.6

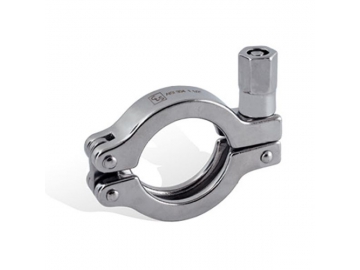

Abrazadera Clamp, de Doble Perno 13EU

  • Material: AISI304
  • Tamaño: Ø25-159 &1"-12"
  • Normas: ASTM, 3A, SMS, DIN, IDF, RJT, UL213, etc.
  • Podemos ofrecer servicios de fabricación personalizada según los dibujos o muestras provistas por el cliente.

La abrazadera de doble perno o pasador hace que la instalación sea mucho más sencilla gracias a su abertura más amplia, que es más flexible que una abrazadera de un solo perno. Aunque el diseño de doble bisagra es más caro que la abrazadera de un solo perno, es una buena opción para aquellas aplicaciones en las que no es posible colocar una abrazadera de un solo perno en un espacio reducido.

Gracias a su abertura más amplia, la abrazadera de doble perno o pasador hace que la instalación sea más fácil y flexible que con una abrazadera de un solo perno.El diseño de doble bisagra es una excelente opción para la instalación en espacios reducidos.

Las abrazaderas de doble perno 13EU de Lisin están hechas con acero inoxidable 304, son adecuadas para aplicaciones sanitarias en el procesamiento de productos lácteos, cervecerías, alimentos, bebidas, y más.

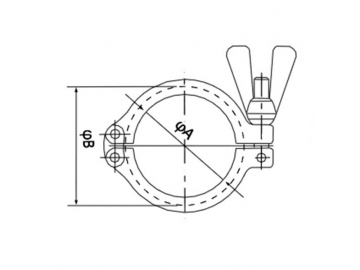

DIN 32676 ISO 2852 DIN 32676 ISO 1127 DIN 32676
1/4"-3/4" 08-10 06-08 28.0
10-15-20 37.0
1"-1 1/2" 15-20-25 25-32-40 53.0
T2" 32-40 50 67.0
2 1/2" 50 80.0
3" 65 65 94.0
3 1/2" 80 80 109.0
4" 100 122.0
4 1/2" 100 133.0
5" 147.0
5 1/2" 125 125 158.0
6" 170.0
8" 233
10" 272
12" 323

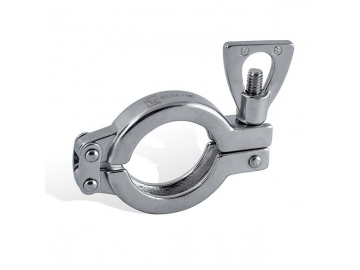

Abrazadera de Doble Perno 13MHHM

  • Material: AISI304
  • Tamaño: Ø12.7-305 &1/2"-12"
  • Normas: ASTM, 3A, SMS, DIN, IDF, RJT, UL213, etc.
  • Podemos ofrecer servicios de fabricación personalizada según los dibujos o muestras provistas por el cliente.

La abrazadera de doble perno 13MHHM (también llamada abrazadera de doble pasador) es una abrazadera con bisagra hecha de acero inoxidable AISI 304. Este tipo de abrazaderas son adecuadas para procesos sanitarios de alimentos y bebidas lácteas, vinos, ingeniería de fermentación, cerveza, cosméticos y agua potable.

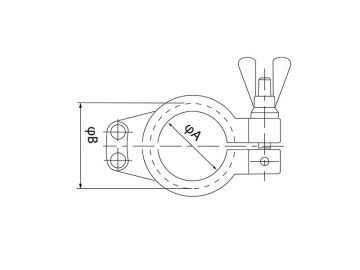

Tamaño ØA ØB
1/2"-3/4" 20 28
1.5" 43.0 53.6
2.0" 57 67
2.5" 70.6 80.6
3.0" 84 94
4.0" 112 122
4 1/2" 123 133.2
5.0" 135.5 148x56
5.5" 148 159
6.0" 155 170
DN150 145 159
8.0" 205 220.8
DN200 223 237
10" 258 272
12" 307 323

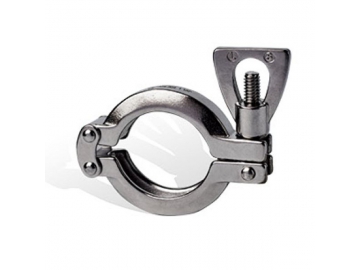

Abrazadera Clamp, de Doble Perno 13SF-2

  • Material: AISI304
  • Tamaño: Ø12.7-305 &1/2"-12"
  • Normas: ASTM, 3A, SMS, DIN, IDF, RJT, UL213, etc.
  • Podemos ofrecer servicios de fabricación personalizada según los dibujos o muestras provistas por el cliente.

La abrazadera de doble perno o pasador 13SF-2 está fabricada en acero inoxidable AISI 304. Se trata de una abrazadera con bisagra de alta resistencia diseñada para utilizarse en aplicaciones sanitarias, como procesamiento de alimentos y bebidas lácteos, vino, ingeniería de fermentación, cerveza, cosméticos, agua potable, etc.

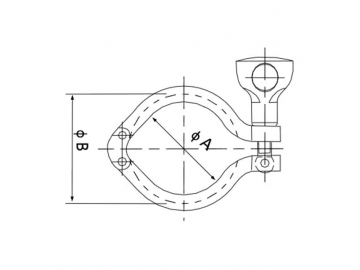

Tamaño ØA ØB
1/2"-3/4" 20 28
A37 27.5 42.9
1"-1.5" 45 58.6
2.0" 59 72
2.5" 67 84
3.0" 85 98
4.0" 114 127
4 1/2" 123 133.2
5.0" 135.5 148x5.6
5.5" 145 159
6.0" 155.4 170.4x5.6
DN150 173 187
8.0" 206 220x5.6
DN200 223 237
10" 258 272x5.6
12" 307 323x5.6

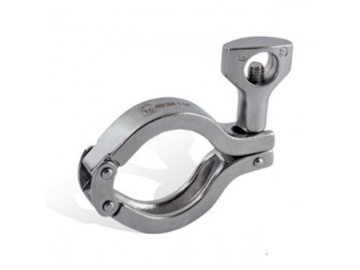

Abrazadera Clamp, de Doble Perno 13CS

  • Pernos y tuercas: grado 10.9 (o 8.8);
  • 4 orificios para dimensiones de 100mm o menos;
  • 6 orificios para dimensiones de 125mm y 150mm;
  • 8 orificios para dimensiones de 200mm

La abrazadera de doble perno o pasador 13MHHM es una abrazadera con bisagra de acero inoxidable AISI 304 ideal para conexiones de mangueras. Este modelo de abrazaddera de alta resistencia puede utilizarse para procesos sanitarios de alimentos y bebidas lácteas, vino, ingeniería de fermentación, cerveza, cosméticos, agua potable, etc.

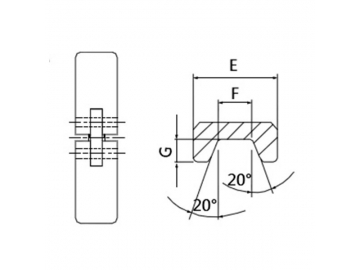

Tamaño ØA ØB D E F G H
3/4" 20.58 28.34 40 18 8.6 3.88 5/16"
DN10-20 27.2 37 40 18 6.1 4.9 M6
1.5" 41.02 53.52 48 18 8.8 6.25 5/16"
DN25-40 44.5 54.5 54 16 5.75 5 M8
2.0" 54.54 67.04 48 18 8.8 6.25 5/16"
DN50 57 68 54 19 5.75 5.5 M8
2.5" 68.02 80.52 48 18 8.8 6.25 5/16"
3.0" 81.52 94.02 48 18 8.8 6.25 5/16"
DN65 84 95 54 19 5.75 5.5 M8
DN80 99 110 54 19 5.75 5.5 M8
4.0" 109.54 122.04 48 18 9 6.25 5/16"
DN100 112 123 54 19 5.75 5.5 M8
DN115 123 134 54 19 5.75 5.5 M8
DN125 144 159 77 19 11.25 7.5 M10
6.0" 157.6 175.1 77 28 14.1 9.25 M10
DN150 172 187 77 28 11.25 7.5 M10
8.0" 207.4 225.9 77 28 14.1 9.25 M10
DN200 222.5 237.5 77 28 12.5 7.5 M10
DN250 257 272 77 28 12.5 7.5 M10
DN300 308 323 77 28 12.5 7.5 M10
