Serie LS2
Actuador Hidráulico Rotativo/ Actuador Hidráulico Rotatorio
Actuador hidráulico rotativo para plataformas aéreas
Los actuadores hidráulicos rotativos de la serie LS2, estan diseñados para el uso de plataformas aéreas, estan equipados con grandes orificios de montaje de pernos resistentes a colisiones. Estos actuadores están disponibles en montaje de pie o horquilla, lo que garantiza un diseño flexible y compacto. Los actuadores hidráulicos Lionshare son ideales para un control preciso en aplicaciones de carga media para plataformas aéreas. Estos actuadores son muy económicos y eficientes adecuados para diversas aplicaciones, por tener alta resistencia al impacto y ángulo de rotación personalizado.
Los actuadores hidráulicos rotativos para plataformas aéreas están disponibles en modelo con y sin válvula de equilibrio. La válvula de equilibrio permite que el actuador se detenga en una posición específica de su carrera y proporciona una torsión de retención, a su vez, actúa de forma protectora contra daños mecánicos en casos de cargas inversas excesivas.
| Modelo | 5 | 9 | 16 | 27 | 42 |
| Par de accionamiento [Nm]@21MPa | 500 | 900 | 1600 | 2680 | 4200 |
| Par de retención [Nm]@21MPa | 1300 | 2400 | 4400 | 7100 | 10500 |
| Max. momento a horcajadas [Nm] | 2500 | 4500 | 10200 | 16400 | 31600 |
| Max. momento voladizo [Nm] | 1360 | 2480 | 5420 | 11300 | 15800 |
| Capacidad Radial [kg] | 1380 | 2130 | 4190 | 5580 | 9530 |
| Capacidad Axial [kg] | 500 | 680 | 1000 | 1400 | 1770 |
| Desplazamiento 180° [cc] | 132 | 234 | 436 | 726 | 1070 |
| Peso [kg] | 12.5 | 17 | 30 | 51 | 77 |

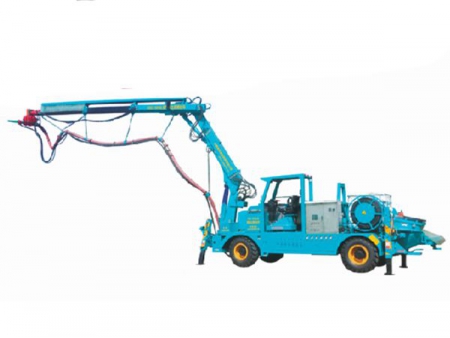

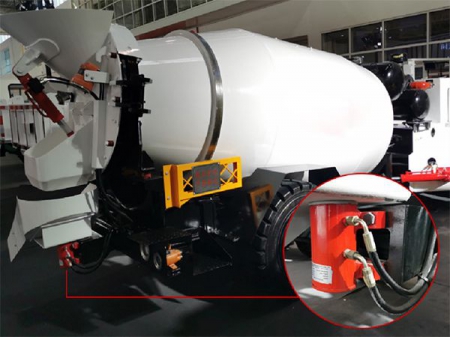

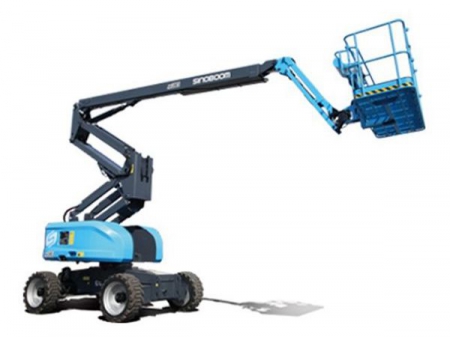

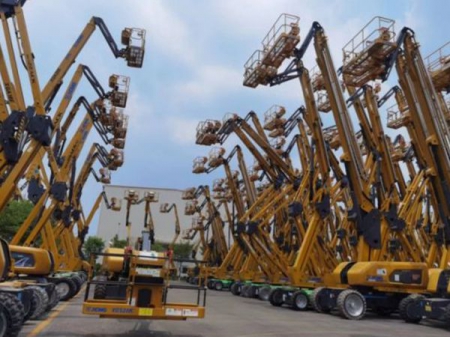

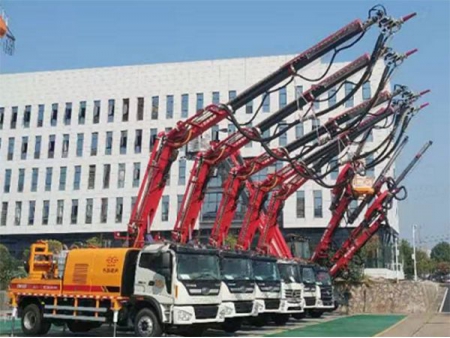

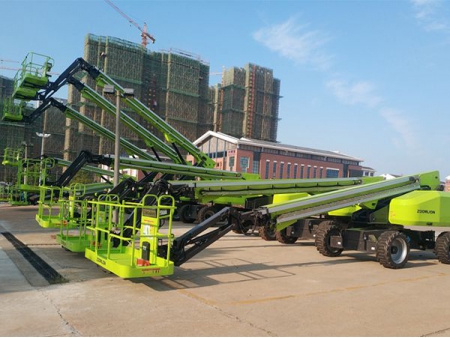

Ideal para plataformas aéreas, rotación de plataformas aéreas, máquinas rociadoras húmedas con cabezales de motor giratorio de 240 grados, rotación del canal de descarga para mezcladora de concreto, equipos de vías férreas y vehículos especializados.
- Diseñado para plataformas aéreas, con orificios de pernos fijo.
- Disponible en opciones de montaje de pie y horquilla, ofreciendo un diseño flexible y compacto.
- Rodamientos capaces de soportar altas cargas radiales, minimizando la fricción para prolongar una larga vida útil.
- Excelente precisión con un diseño de rotor compacto, que elimina la holgura durante la inversión de la torsión.
- Duradero y capaz obtener 70,000 ciclos de funcionamiento en condiciones de carga nominal.
- Q - Salida de brida única
- L - Salida de doble brida
- D - Montaje de pie
- M - Montaje de horquilla
