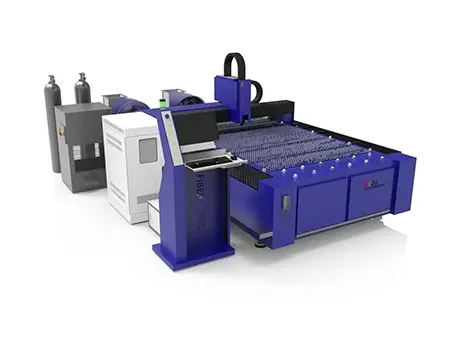

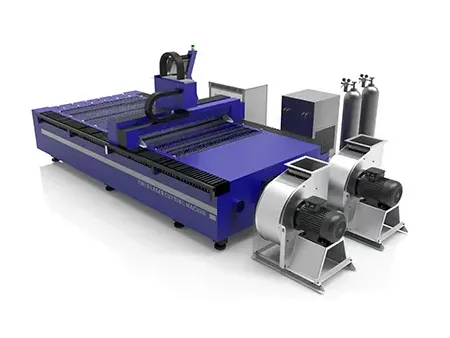

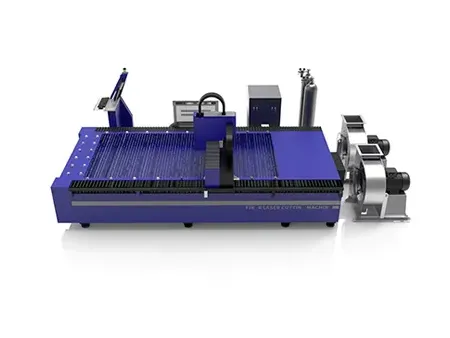

Cortadora láser de fibra (cama plana, abierta)
La cortadora láser de fibra tipo cama plana abierta es la solución ideal para un corte térmico eficiente y preciso en láminas de metal. Con una precisión de posicionamiento de hasta ±0.03mm y una velocidad máxima de 80,000 mm/min, garantiza resultados impecables, optimizando el uso del material y reduciendo el desperdicio.
Equipada con láseres de alta potencia, que van desde 6000W hasta 20000W, un reductor de engranajes Motovario y un enfriador de agua de doble temperatura, esta cortadora láser de fibra mantiene un rendimiento estable incluso en operaciones prolongadas y a alta velocidad.
Diseñada para satisfacer las demandas de diversas industrias, esta tecnología es ampliamente utilizada en sectores como hardware, automoción, construcción naval, maquinaria de construcción y equipos médicos. Confiable, potente y precisa, nuestra cortadora láser eleva sus procesos de fabricación a un nuevo nivel de excelencia.
-
- Corte por láser de piezas de acero al carbono
-
- Corte láser de joyas de latón
-
- Corte por láser de placa de identificación de acero inoxidable
-
- Corte láser de piezas de acero al carbono
| Potencia del láser | 8000W |
| Área de trabajo | 3000×1500mm |

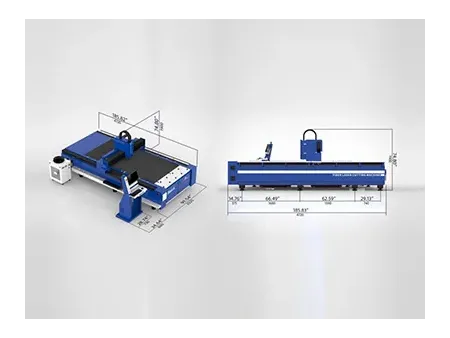

| Dimensiones | 4500×2400×1700mm |
| Precisión de posicionamiento | ±0.03mm/m |
| Repetibilidad | ±0.03mm/m |
| Max. velocidad | 80000mm/min |
| Max. aceleración | 1.0G |
| Sistema de control | CypCut |
| Carga máx. de material | 1200kg |
| Fase | 3 |
| Fuente de alimentación | 380V/60Hz |
| Peso | 3550kg |
| Item | Cantidad | Marca |
| Fuente láser | 1 | Maxphotonics (12000W) |
| Cabezal de corte láser | 1 | BOCI |
| Reductor de engranajes (con engranaje) | 3 | Motovario |
| Servomotor de alta velocidad | 4 | FUJI |
| Riel de guía lineal de alta precisión (herramienta) | 3 | Hassfull |
| Husillo de bolas de precisión (eje Z) | 1 | HIWIN/TBI |
| Bastidor/rack preciso | 3 | Hassfull |
| Sistema de control numérico | 1 | CypCut |
| Control eléctrico | 1 | Schneider |
| Control de circuito de gas | 1 | SMC |
| Enfriador de agua | 1 | Tongfei |
- Fuente láser
La fuente láser de fibra multimodo de onda continua de alta potencia, disponible en 6000W a 20000W, presenta un diseño modular y refrigerado por agua, lo que garantiza un rendimiento de corte confiable y eficiente.
- Reductor de engranajes Motovario
Utilizamos una caja de engranajes de riel de guía lineal, con la integración de la caja de engranajes y los engranajes durante el proceso de soldadura que garantiza una alta precisión en la integridad estructural de la máquina.
- Cabezal de corte láser
La serie BLT 4 es un cabezal de corte láser rentable e inteligente, diseñado para aplicaciones de corte en 2D, 3D y bisel. Admite el corte sin escoria, el enfriamiento de boquillas y los sensores refrigerados por agua, con la posibilidad de reemplazar la lente en 5 minutos.
- Enfriador de agua
El enfriador de agua de doble temperatura proporciona un control estable y en tiempo real de la temperatura del agua para el láser, con una precisión de control de ±1°C. Este sistema evita eficazmente los daños en la lente causados por la condensación cuando se utiliza agua a baja temperatura para la refrigeración.
- Software de control de corte por láser
CypCut es un software personalizado desarrollado específicamente para la industria del corte por láser. Es potente pero fácil de usar, lo que lo hace adecuado para diversas aplicaciones de procesamiento.
-
- Fabricación de chapa metálica
-
- Materiales de construcción
-
- Publicidad
-
- Relojería
-
- Investigación científica
-
- Construcción naval
-
- Embalaje
-
- Electrónica 3C
Los gases auxiliares más utilizados son el oxígeno y el nitrógeno. El nitrógeno se utiliza principalmente para cortar acero inoxidable, aluminio y latón, mientras que el oxígeno se utiliza principalmente para cortar acero al carbono.
Los componentes principales incluyen el cabezal láser, la cama de la máquina, el enfriador de agua, el sistema de control, el sistema de suministro de aire, etc.
