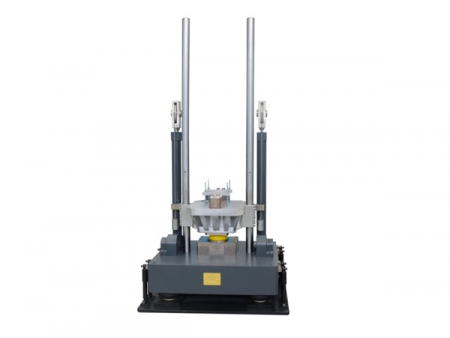

Probador de impacto hidráulico, de caída libre SY-10

Solicite un presupuesto

Nosotros: http://dongling-test.com/3-1-hydraulic-shock-machine/162320/index.html

Este dispositivo ha sido diseñado para simular los impactos que pueden experimentar diferentes mercancías y productos durante su transporte. Este equipo permite verificar la fiabilidad funcional y la integridad estructural de los productos frente a posibles impactos. Al ser un sistema avanzado de pruebas de impacto, esta máquina es capaz de realizar diferentes tipos de pruebas, incluyendo la onda semisinusoidal estándar, la onda de diente de sierra posterior al pico y la onda trapezoidal, entre otras. Su versatilidad y precisión la destacan como una herramienta clave para garantizar la calidad y resistencia de productos sometidos a condiciones de impacto.

Funciones y características

Combina un sistema de elevación hidráulico equilibrado y una columna guía de múltiples bastidores, diseñada para ofrecer un alto margen de resistencia, garantiza una acción de elevación estable y silenciosa.
La mesa, está fabricada en aleación de aluminio y magnesio fundido, su diseño optimizado proporciona una excelente rigidez y reduce la interferencia de alta frecuencia.
Equipado con un potente mecanismo de frenado hidráulico, el sistema evita de manera efectiva el rebote secundario, garantizando un rendimiento preciso y controlado.

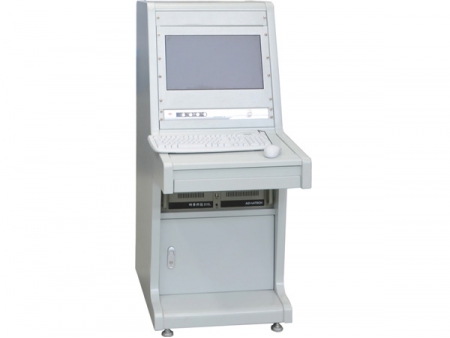

El sistema de control digital con retroalimentación de altura de elevación asegura la máxima repetibilidad en las pruebas de impacto.
Cuenta con una base autoamortiguada que reduce considerablemente el impacto al suelo. Su instalación es muy sencilla, incluso sin una base exclusiva.

Especificaciones principales

Modelo	SY10-2 Mecánica	SY10-5		SY10-25		SY10-50 *			SY10-100 *			SY10-200 **			SY10-400 **			SY10-600 **			SY10-1000 **			SY10-1500
Carga relativa (kg)	2	5		25		50			100			200			400			600			1000			1500
Tamaño de la mesa (mm)	200x200	200x200		300x350		480x500			650x800			800x960			1000 X1000			1200 X1200			1000 X1000 1200 X1200			1000x1200 1200x1200
Onda de choque/impacto	Semi sinusoidal	Semi sinusoidal	Diente de sierra postpico	Semi sinusoidal	Diente de sierra postpico	Semi sinusoidal	Diente de sierra postpico	Trapezoidal	Semi sinusoidal	Diente de sierra postpico	Trapezoidal	Semi sinusoidal	Diente de sierra postpico	Trapezoidal	Semi sinusoidal	Diente de sierra postpico	Trapezoidal	Semi sinusoidal	Diente de sierra postpico	Trapezoidal	Semi sinusoidal	Diente de sierra postpico	Trapezoidal	Semi sinusoidal	Diente de sierra postpico	Trapezoidal
Aceleración del impacto (m/s2)	200-15000	200-15000	150-1000	150-15000	150-1000	150-6000	150-1000	300-1000	150-6000	150-1000	300-1000	150-3500	150-1000	300-1000	150-1500	150-500	300-500	150-1500	150-500	300-500	150-1500	150-500	300-500	150-1500	150-500	300-500
Duración del impulso (ms)	11-0.8	18-0.5	18-6	30-0.8	18-6	30-1.5	18-6	12-6	30-1.5	18-6	12-6	30-2	18-6	12-6	30-6	18-6	12-6	30-6	18-6	12-6	30-6	18-6	12-6	30-6	18-6	12-6
Dimensión (L×A×A: mm)	900 x 510 x 2100	900x725x 2200		900x725x 2200		1260 x 960x 2600			1370 x 1000 x 2600			1560 x 1210 x 2600			1600 x 1210 x 2600			1620 x 1350 x 2600			1750x1500 x 2800			1950x1750x 2800
Peso (kg)	500	550		850		2500			3100			3800			4200			5100			6000			7000
Tamaño de la fuente de aceite (mm)		350×300×690				630×450×710									700X530X780
Volumen de la fuente de aceite		60L				60L									45kg/100L
Fuente de alimentación	0.3kW	380V 5060Hz 1.5kW				380V 50/60Hz 1.5kW									380V 50/60Hz 2.2kW
Estándar	GJB150 GJB360 GJB548 GB/T2423 JJG541 IEC60068-2-27
*Ancho mínimo de impulso	0.8ms
**Ancho mínimo de impulso	2ms
