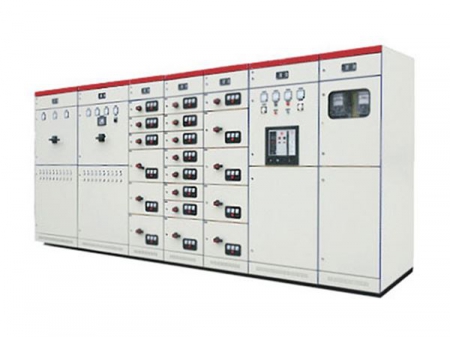

Aparamenta de Baja Tensión

Solicite un presupuesto

Nosotros: http://electrical-transformers.com.ar/3-1-low-voltage-switchgear.html

Las aparametas eléctricas de baja tensión de Yawei son altamente versátiles, diseñads para convertir, distribuir y suministrar electricidad a través de sistemas de distribución con corriente alterna. Operando a 50Hz, con una potencia nominal de 380V y una corriente nominal de 3150A, estos equipos son ampliamente utilizados por centrales eléctricas, subestaciones y varios usuarios industriales. Como uno de nuestros productos más vendidos, el interruptor de bajo voltaje Yawei se destaca por su alta capacidad de ruptura, combinación flexible de circuitos y operación confiable. Nuestras aparamentas han sido diseñadas para cumplir las normas industriales más exigentes, garantizando un rendimiento y una seguridad excepcionales.

Características

La aparamenta está fabricada en acero conformado en frío. Todos los componentes están fabricados por nuestra empresa y tienen un diseño modular y versátil;
El gabinete tiene orificios de ventilación en la parte superior e inferior para mejorar la disipación del calor. Cuando los componentes eléctricos internos estén funcionando, el calor se disipará a través de los orificios superiores y el aire frío se introducirá en el armario a través de los orificios inferiores, creando un circuito de ventilación dentro del gabinete;
Los gabinetes están cuidadosamente diseñados y fabricados meticulosamente;

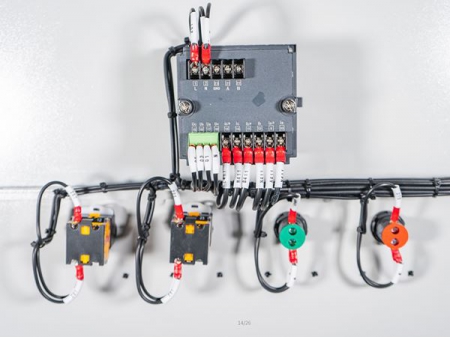

Los paneles formados por componentes eléctricos se conectan al armazón del armario con alambre de cobre blando. mientras que otros componentes internos se montan y conectan al armazón con arandelas moleteadas. Los gabinetes cuentan con un sistema integral de puesta a tierra;
Las superficies externas de los gabinetes están recubiertas con pintura de poliéster tipo piel de naranja o tratadas con pintura en polvo. La superficie del gabinete tiene un acabado mate, sumamente agradable a la vista;
La tapa superior del gabinete se puede retirar para instalar y ajustar las barras colectoras. Una anilla en cada esquina de la tapa facilita la elevación y el transporte del gabinete;
El gabinete alcanza una clasificación IP30. También disponible para clientes que requieren clasificación IP20-40 según el entorno de trabajo.

Condiciones de instalación

Temperatura: -5~40℃; la temperatura media en 24 horas≤35℃；
Altitud≤2.000m para aplicaciones en interiores;
Humedad≤50% cuando la temperatura es de 40℃; se permite una humedad elevada cuando la temperatura es baja; debe tenerse en cuenta la condensación ocasional debida a los cambios de temperatura;
Menos de 5 grados de inclinación con respecto a la vertical;
El gabinete debe instalarse en una zona sin vibraciones ni impactos fuertes, ni sustancias corrosivas.

Parámetros técnicos

Modelo	Corriente nominal (A)		Corriente nominal de corte en cortocircuito (kV)	Corriente nominal soportada de corta duración (1s) (kA)	Corriente pico nominal soportada (kA)
GGD1	A	1000	15	15	30
	B	600（630）
	C	400
GGD2	A	1500(1600)	30	30	63
	B	1000
	C
GGD3	A	3150	50	50	105
	B	2500
	C	2000
