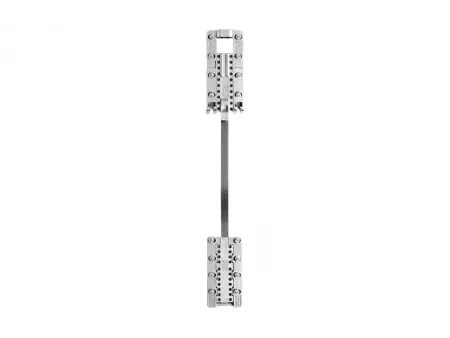

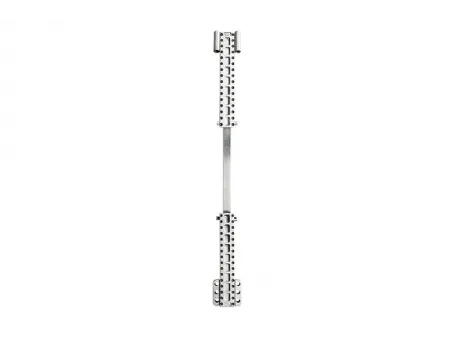

Sistema de pretensado de placas de CFRP postensadas
Sistemas de refuerzo estructural
Sistema de pretensado para el refuerzo estructural de estructuras de hormigón una vez endurecido el hormigón
El sistema de pretensado con placas de CFRP postensadas de Mankate está diseñado para ofrecer un refuerzo estructural avanzado, combinando alta capacidad de carga con una instalación rápida, segura y mínimamente invasiva. Utiliza anclajes compactos especialmente diseñados para mantener la tensión constante en la placa de fibra de carbono durante toda la vida útil de la estructura, garantizando un rendimiento duradero y estable.
A diferencia de los sistemas tradicionales que requieren cortes o canales en el hormigón, este sistema permite la instalación directa sobre la superficie del sustrato, gracias a un perfil ondulado patentado que mejora la adaptabilidad y facilita la colocación sin comprometer la integridad estructural existente.
El mecanismo de anclaje combina superficies curvas, mordazas dentadas y unión adhesiva estructural, lo que proporciona una sujeción firme y confiable de la placa CFRP. Esta combinación no solo mejora la eficiencia del sistema, sino que también supera los requisitos estándar de diseño estructural, ofreciendo una solución segura y de alto rendimiento para proyectos exigentes.
Ideal para la rehabilitación de puentes, vigas pretensadas, estructuras industriales y elementos de gran envergadura, este sistema reduce significativamente el tiempo de instalación, los costes de mano de obra y las alteraciones estructurales, lo que lo convierte en una alternativa eficaz frente a métodos tradicionales de refuerzo.
Con el sistema de pretensado CFRP de Mankate, los ingenieros y contratistas cuentan con una herramienta de última generación para lograr refuerzos estructurales más rápidos, limpios y confiables.
| Modelo | Ancho del bloque de anclaje (mm) (extremo fijo/extremo tensor) | Longitud del bloque de anclaje (mm) (extremo fijo/extremo tensor) | Perno de anclaje fijo (tamaño/cantidad) | Tamaño de la placa de CFRP × cantidad de capas | Unidad de ajuste de excentricidad | Barra de tensión |
| 246/246 | 485/510 | M16/16 | 50×(1.4-2.0)×(1-3 capas) | 16 sets | M20 | |
| 296/296 | 485/510 | M16/16 | 100×(1.4-3.0)×1 capa | 16 sets | M20 | |
| 246/246 | 695/720 | M16/24 | 50×(2.0-4.0)×(1-4 capas) | 24 sets | M20 | |
| 296/296 | 695/720 | M16/24 | 50×(2.0-5.0)×(1-2 capas) | 24 sets | M20 |
- El método de tensado inverso permite una flexibilidad total para definir la longitud efectiva del sistema de pretensado, sin verse limitado por las condiciones de la obra.
- Aunque de aspecto compacto, el anclaje está diseñado con una cámara de sujeción extendida que aumenta el contacto con la placa de CFRP y mejora tanto el agarre como la transferencia de carga.
- Un perfil de superficie curvado y dentado, combinado con la unión adhesiva, garantiza una sujeción segura de la placa de CFRP durante el tensado.
- La integración de la geometría ondulada, el agarre dentado y el adhesivo permite montar los anclajes directamente sobre la superficie del hormigón, evitando el corte de ranuras y preservando la estructura original, ahorrando tiempo y mano de obra. El tamaño y la disposición optimizados de los pernos de anclaje simplifican la perforación y reducen el riesgo de golpear el refuerzo interno.
