Router CNC; Fresadora CNC
| Modelo | SK-4 | SK-6 | SKMD-1325V | SKA-4 |
| Área de Trabajo | 1300*2500mm | 1300*2500mm | 1300*2500mm | 1300*2500mm |
| Tamaños personalizados | disponible | disponible | disponible | disponible |
| Velocidad máx. de recorrido (X/Y/Z) | 80/50/20 m/min | 80/50/20 m/min | 120/50/20 m/min | 80/50/20 m/min |
| Potencia del husillo | 6kw*4 | 6kw*2 | 9kw | 6kw*4 |
| Velocidad de rotación máx. del husillo | 18000rpm | 18000rpm | 24000rpm | 18000rpm |
| Potencia del taladro vertical | - | 2.2kw | 2.2kw | - |
| Velocidad de rotación del taladro vertical | - | 4000rpm | 4000rpm | - |
| Capacidad ATC (cambio automático de herramientas) | - | 16 (12,20 opcional) | - | - |
| Potencia de la bomba de vacío | 7.5kw | 7.5kw | 7.5kw | 7.5kw |
| Volumen de extracción de aire | 250m³/h | 250m³/h | 250m³/h | 250m³/h |
| Potencia total | 18kw | 20.2kw | 18kw | 18kw |
| Tamaño total | 3800*2200*2000mm | 3800*2200*2000mm | 3800*2200*2000mm | 9800*2200*2000mm |
| Peso | 2100kg | 2100kg | 2100kg | 3000kg |
- Área de Trabajo : 1300*2500mm
- Tamaños personalizados : available
- Velocidad máx. de recorrido (X/Y/Z) :80/50/20 m/min
- Potencia del husillo : 6kw*4
- Velocidad de rotación máx. del husillo : 18000rpm
- Potencia de la bomba de vacío :7.5kw
- Volumen de extracción de aire : 250m³/h
- Potencia total: 18kw
- Tamaño total : 3800*2200*2000mm
- Peso: 2100kg
- Área de Trabajo : 1300*2500mm
- Tamaños personalizados : available
- Velocidad máx. de recorrido (X/Y/Z) :80/50/20 m/min
- Potencia del husillo : 6kw*2
- Velocidad de rotación máx. del husillo : 18000rpm
- Potencia del taladro vertical : 2.2kw
- Velocidad de rotación del taladro vertical : 4000rpm
- Capacidad ATC (cambio automático de herramientas) : 16 (12, 20 opcional)
- Potencia de la bomba de vacío: 7.5kw
- Volumen de extracción de aire : 250m³/h
- Potencia total: 20.2kw
- Tamaño total : 3800*2200*2000mm
- Peso: 2100kg
- Área de Trabajo : 1300*2500mm
- Tamaños personalizados : available
- Velocidad máx. de recorrido (X/Y/Z) :120/50/20 m/min
- Potencia del husillo : 9kw
- Velocidad de rotación máx. del husillo : 24000rpm
- Potencia del taladro vertical : 2.2kw
- Velocidad de rotación del taladro vertical : 4000rpm
- Potencia de la bomba de vacío: 7.5kw
- Volumen de extracción de aire : 250m³/h
- Potencia total: 18kw
- Tamaño total : 3800*2200*2000mm
- Peso: 2100kg
- Área de Trabajo : 1300*2500mm
- Tamaños personalizados : available
- Velocidad máx. de recorrido (X/Y/Z) :80/50/20 m/min
- Potencia del husillo : 6kw*4
- Velocidad de rotación máx. del husillo : 18000rpm
- Potencia de la bomba de vacío: 7.5kw
- Volumen de extracción de aire : 250m³/h
- Potencia total: 18kw
- Tamaño total : 9800*2200*2000mm
- Peso: 3000kg
- El centro de mecanizado CNC está equipado con componentes de marcas de renombre a nivel mundial, tales como sistema de control Syntec de Taiwán, servomotor y controlador Yaskawa de Japón.
- Cambio automático de herramienta para mejorar la eficiencia del procesamiento.
- El husillo refrigerado por aire de alta potencia de 9KW de marca italiana, garantiza una operación de alta velocidad, carga pesada y bajo nivel de ruido.
- La estructura del cuerpo de la máquina está soldada con tubos de acero cuadrados que tienen paredes gruesas; además está endurecida mediante un tratamiento de revenido para garantizar la durabilidad de la estructura.
- La mesa de vacío se caracteriza por su gran capacidad de adsorción; puede adsorber materiales de diferentes tamaños.
- Los rieles guía y los husillos de bolas de Taiwán tienen alta precisión, larga vida útil y una excelente estabilidad.
- El sistema de control Syntec de Taiwan es fácil de operar y puede realizar una producción completamente automática.
- El reductor planetario de Taiwán se caracteriza por su pequeño volumen, gran par, alta eficiencia de transmisión y amplio rango de velocidad.
- El banco o mesa de trabajo tiene un diseño de protección inteligente para evitar daños causados por un funcionamiento incorrecto o errores de software.
-

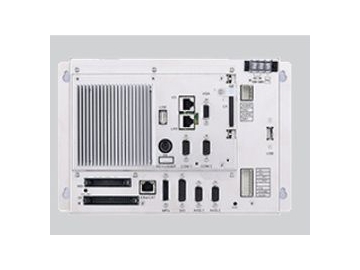

Sistema de Control
Ofrece una interpolación de alta velocidad y precisión, con capacidad de satisfacer los requisitos de las funciones avanzadas de torneado-fresado; soporta el acceso de red al sistema de supervisión en la nube, permitiendole al operador monitorear la información y navegar por la web desde todas las máquinas en cualquier momento y con mucha facilidad.
-

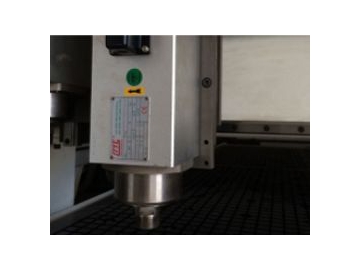

Husillo de Alta Velocidad Refrigerado por Aire
Tiene la capacidad de llevar a cabo corte, ranurado, taladrado vertical y trazado de forma irregular según las instrucciones del programa.
-

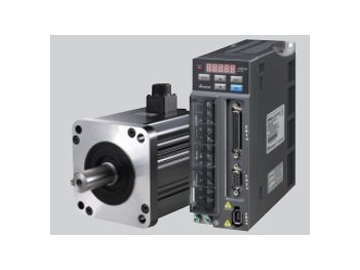

Servo accionamiento & motor
Operación con bajo ruido y par de alta velocidad.
-

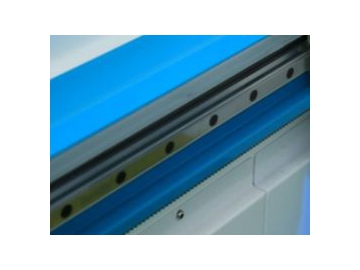

Carril Guia & Corredera
Excelente rendimiento a prueba de polvo, alta precisión, ideal para servicios pesados y larga vida útil.
-

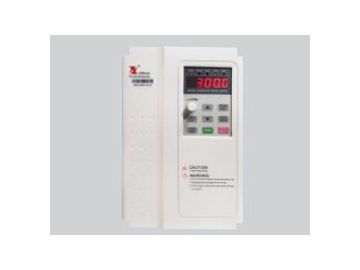

Inversor
Múltiples métodos de control, gran par de salida a baja frecuencia, respuesta dinámica rápida, gran capacidad de sobrecarga; permite el cambio rápido y automático de husillos muy fácil de operar.
-

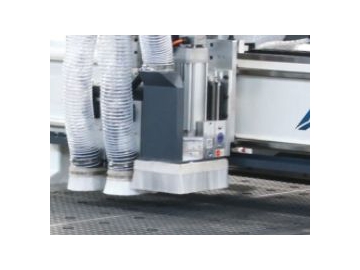

Taladrado/Perforado Vertical
Estructura 4 5, con capacidad de cambiar la broca de acuerdo con la configuración del programa.
-

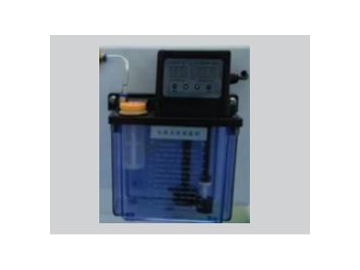

Sistema de Lubricación Automática
Suministra lubricante para los carriles guía, facilita el mantenimiento regular de la máquina.
-
Cadena de Arrastre & Cables
Excelente resistencia al polvo, a la corrosión y a la electricidad estática; capaz de soportar una flexión de 150 grados, ideal para proteger eficazmente los cables.
-
Reductor de Velocidad
Está conectado con el motor para reemplazar la transmisión por correa tradicional y de esta manera garantizar un mayor par y precisión.
-
Mesa/Banco de Trabajo
Tiene un diseño europeo, se divide en 6 áreas, que pueden adsorber materiales de diferentes tamaños. Se caracteriza por su fuerte adsorción, resistencia a altas temperaturas y resistencia a la corrosión.
-
Calibrador de Herramientas
El eje Z ajusta automáticamente las brocas para garantizar una alta precisión de corte, ranurado y taladrado.
-
Transportador de Rodillos
Independientemente de si la máquina está equipada con una función de carga, puede ayudar a los trabajadores a empujar el panel hacia la mesa/banco de trabajo.
-
Cilindro de Posicionamiento
Se utiliza para lograr el posicionamiento rápido y conveniente del panel.
-
Bomba de Vacío
5,5 KW/7,5 KW/11 KW son opcionales. La eficiencia de la bomba de 7.5kw puede alcanzar los 250m3 / hora (la bomba de vacío seca es opcional).
-
ATC (cambio automático de herramientas) Lineal
Recoge las herramientass automáticamente de los cargadores.
-
ATC (cambio automático de herramientas) Tipo Disco
12, 16, 20 opcionales, recoge automáticamente las herramientas del cargador.
-
Carga Automática
Mediante un dispositivo de posicionamiento con ventosas, los paneles grandes de la plataforma de elevación pueden ser arrastrados automáticamente a la posición especificada para su posterior procesamiento.
-
Carga Automática
Mediante un dispositivo de posicionamiento con ventosas, los paneles grandes de la plataforma de elevación pueden ser arrastrados automáticamente a la posición especificada para su posterior procesamiento.
