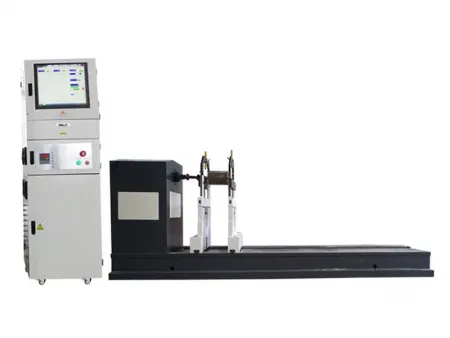

Equilibradora universal horizontal de rodamientos duros
Aplicaciones
Esta equilibradora universal horizontal de rodamientos duros es ampliamente utilizado en industrias como motores eléctricos, sopladores, motores diesel, maquinaria agrícola y maquinaria textil.
Lograr un equilibrio preciso de los rotores es fundamental para un funcionamiento fluido y eficiente en muchas industrias. Esta equilibradora universal horizontal de rodamientos duros, que utiliza un soporte de rodillo y un accionamiento de junta universal, facilita ese proceso. Con la capacidad de ajustar las velocidades a través de un motor de frecuencia y un inversor, el sistema maneja el procesamiento de datos en tiempo real para valores de desequilibrio, ángulos de fase y más. Ofrece capacidades de equilibrado versátiles para rotores de un solo plano, dos planos y varios planos, incluida la calibración para piezas de trabajo estándar y personalizadas, lo que lo convierte en una solución de referencia para las industrias que exigen precisión.
Especificaciones técnicas
| Modelo | Peso de la pieza de trabajo (kg) | Diámetro de la pieza de trabajo (mm) | Distancia entre dos soportes (mm) | Rango de diámetro del eje (mm) | Velocidad de equilibrado (r/min) | Desequilibrio residual mínimo alcanzable (gmm/kg) | Relación de reducción de desequilibrios (%) | Potencia del motor (kW) | Método de control de velocidad |
| | 5-160 | Ø950 | 60-1420 | Ø10-180 | Control de velocidad continuo 300-1500 | ≤1 | ≥90 | 1.5 | Motor de frecuencia variable |
| | 10-300 | Ø1200 | 60-1700 | Ø20-180 | Control de velocidad continuo 300-1500 | ≤1 | ≥90 | 5.5 | Control de velocidad de frecuencia variable |
| | 20-500 | Ø1500 | 70-1600 | Ø15-240 | Control de velocidad continuo 300-1500 | ≤1 | ≥90 | 7.5 | Motor de frecuencia variable |
| | 20-1000 | Ø1500 | 70-2300 | Ø15-240 | Control de velocidad continuo 300-1500 | ≤1 | ≥90 | 7.5 | Motor de frecuencia variable |
| | 30-1600 | Ø1800 | 100-2500 | Ø15-240 | Control de velocidad continuo 300-1500 | ≤1 | ≥90 | 11 | Control de velocidad de frecuencia variable |
| | 50-3000 | Ø2000 | 300-3000 | Ø40-300 | Control de velocidad continuo 110-1170 | ≤1 | ≥90 | 7.5 | Control de velocidad de frecuencia variable |
| | 100-3000 | Ø2400 | 300-3000 | Ø40-300 | Control de velocidad continuo 110-1170 | ≤1 | ≥90 | 11 | Control de velocidad de frecuencia variable |
| | 300-5000 | Ø2400/2900 | 340-2960 | Ø40-180, 180-300 | Control de velocidad continuo 110-1170 | ≤1 | ≥90 | 18.5 | Control de velocidad de frecuencia variable |
| | 300-10000 | Ø2400/3200 | 240-5100 | Ø50-200, 200-400 | Control de velocidad continuo 110-1140 | ≤1 | ≥90 | 45 | Control de velocidad de frecuencia variable |
| | 500-20000 | Ø2400/3200 | 300-5100 | Ø50-200, 200-400 | Control de velocidad continuo 110-1140 | ≤1 | ≥90 | 55 | Control de velocidad de frecuencia variable |
Características
- Incluye un módulo de amplificación de señal totalmente automatizado, que permite ajustes tanto automáticos como manuales. También cuenta con funciones de autocomprobación y diagnóstico de señales para mejorar la fiabilidad
- La calibración se puede realizar en cualquier pieza de trabajo, con compensación para abrazaderas angulares y la capacidad de almacenar información de la pieza de trabajo para uso futuro
- El sistema muestra gráficos vectoriales, formas de onda y valores de desequilibrio simultáneamente, proporcionando una vista completa y en tiempo real de los parámetros de prueba
Características opcionales
- Seguimiento automático de los ángulos de equilibrio para mejorar la precisión durante el funcionamiento
- Posicionamiento automático del rotor al detenerse, lo que garantiza una ubicación precisa para un análisis posterior
- Funcionalidad de descomposición de ángulos vectoriales para una evaluación detallada del desequilibrio
- Longitud de cama personalizable para acomodar piezas de trabajo más grandes según lo requiera el usuario
- Diámetro del eje de soporte ajustable para adaptarse a diferentes tamaños de piezas de trabajo, lo que garantiza flexibilidad para diversas aplicaciones
