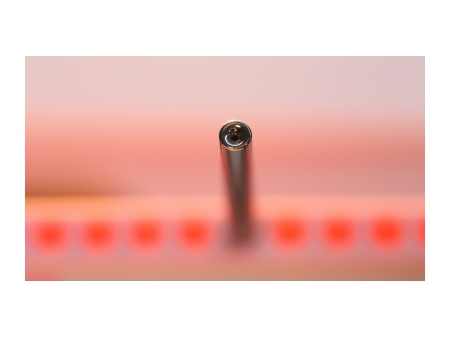

Tobera de acero inoxidable con punta de rubí

Tobera de acero inoxidable con punta de rubí
Tobera de acero inoxidable con punta de rubí
Tobera de acero inoxidable con punta de rubí
Tobera de acero inoxidable con punta de rubí
Tobera de acero inoxidable con punta de rubí
Solicite un presupuesto

La tobera de carburo de tungsteno se usa primordialmente en máquina de embobinado automático de alta velocidad para finas bobinas y cables muy delgados. Es muy usado en procesos de producción de electrodomésticos como transformadores, inductores y bobina de voz.

Características

(1)El extremo de la tobera es fabricada usando partículas muy finas de carburo de tungsteno con dureza de HRC90. El rendimiento de resistencia de doblado es de 2300N/mm.

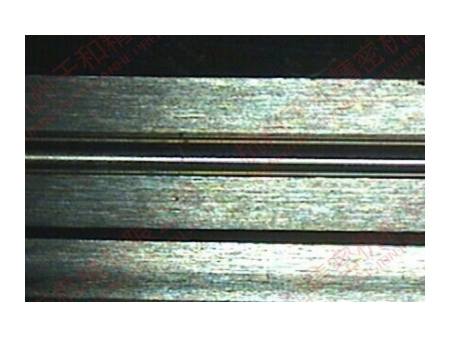

Efecto de triturado del agujero interior de la tobera de carburo de tungsteno

(2) Qianhe utiliza equipo para el proceso de triturado fino y proceso de corte y triturado fino del agujero interior para que la aspereza del agujero interno sea de Ra 0.1, mientras que la aspereza de las partes R de los 2 extremos es de Ra 0.025.

(3) El diseño científico del radio de curvatura del cable de entrada y salida en los 2 extremos asegura la suavidad y pase natural del cable. Evita el doblado y bloqueo ya que no existe zigzag dentro de la tobera.

Parámetros

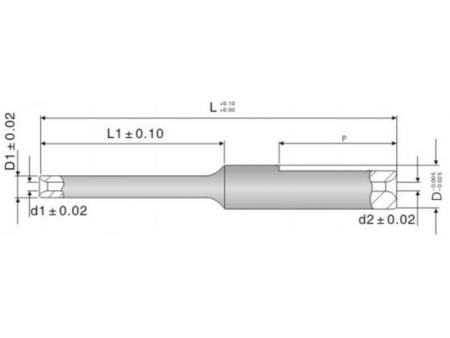

Especificación Longitud total L Diámetro menor L1 Diámetro mayor D Diámetro menor D1 Diámetro del agujero del cable de entrada d1 Diámetro del agujero del cable de entrada d2
TB0403-2008-1505 15 5 2 0.8 0.3 0.4
TB0403-2008-3007 30 7 2 0.8 0.3 0.4
TB0403-2508-1505 15 5 2.5 0.8 0.3 0.4
TB0403-2010-3510 35 10 2 1 0.3 0.4
TB0403-3010-1505 15 5 3 1 0.3 0.4
TB0403-3008-2504 25 4 3 0.8 0.3 0.4
TB0403-3008-3007 30 7 3 0.8 0.3 0.4
TB0403-3010-3015 30 15 3 1 0.3 0.4
TB0403-3010-4510 45 10 3 1 0.3 0.4
TB0605-3010-3005 30 5 3 1 0.5 0.6
TB0605-3012-3010 30 10 3 1.2 0.5 0.6
TB0605-3015-1505 15 5 3 1.5 0.5 0.6
TB0605-4020-3010 30 10 4 2 0.5 0.6
TB0505-3015-3015 30 15 3 1.5 0.5 0.5
TB0806-3015-3010 30 15 3 1.5 0.6 0.8
TB0806-2018-3507 35 7 2 1.8 0.6 0.8
TB0806-3015-3008 30 8 3 1.5 0.6 0.8
TB1008-4020-1505 15 5 4 2 0.8 1
TB0808-3000-4500 45 * 3 * 0.8 0.8
TB0808-3015-1409P 14 9 3 1.5 0.8 0.8

Nota: Las especificaciones de la parte superior son estándares. Los productos no estandarizados pueden ser personalizados de acuerdo a los requerimientos y necesidades del cliente.

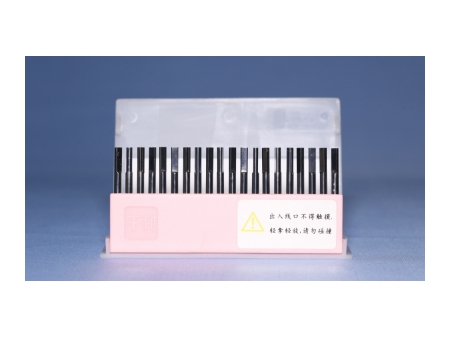

Empaque
