Rociador horizontal de pared
Dada la estructura arquitectónica y la eficiencia de instalación, el rociador horizontal de pared se utiliza frecuentemente para reemplazar al rociador vertical y al rociador colgante. Se ha diseñado para ser instalado sobre muros, o debajo de techos suaves. Estos rociadores se instalan en la línea central del horizonte, producen un modo de aspersión esférica de agua de 1/4 en línea descendente y ascendente desde el deflector.
El rociador horizontal de pared de respuesta estándar/rápida JD005/JD006 es un rociador automático esférico. Tiene un orificio de 1/2 mm y una junta esférica de 5/3 mm. Estos rociadores laterales son de respuesta estándar/rápida y se utilizan para que los sistemas contra incendios cumplan con las normas de autorización de las especificaciones de instalación.
Funcionamiento del rociador
En caso de incendio, el líquido termo-sensitivo en la bombilla de vidrio se expandirá rápidamente lo que romperá la bombilla de cristal, expulsando los componentes de sellado como tapas y resortes. El agua que fluye a través del orificio del rociador golpeará contra el deflector del rociador lo que formará posteriormente un flujo uniforme de aspersión de agua para controlar o extinguir el incendio.
| Modelo | JD005 | JD006 |
| Estilo | Horizontal | |
| Respuesta | Respuesta estándar | Respuesta rápída |
| Diámetro nominal de la bombilla | Job 5mm | Job 3mm |
| Tamaño de rosca | NPT 1/2" or R 1/2" | |
| Tamaño nominal de orificio | 1/2 pulgadas | |
| Factor nominal K | 5.6(U.S)/80 (métrico) | |
| Presión de trabajo máxima | 175psi/1.2Mpa | |
| Prueba hidrostática de fábrica | 100%@500psi | |
| Presión operativa mínima | 7psi/0.048Mpa | |
| Acabado del rociador | Latón / Cromo / Blanco | |

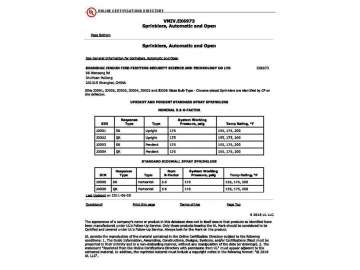

| Aprobado por: | UL | |
| Clasificación de la temperatura | Ordinaria | Intermedia | Intermedia |
| Índice de temperatura nominal | 155℉/68℃ | 175℉/79℃ | 200℉/93℃ |
| Temperatura ambiente máxima permitida | 135℉/57℃ | 155℉/68℃ | 180℉/82℃ |
| Temperatura ambiente máxima recomendada | 100℉/38℃ | 150℉/65℃ | 150℉/65℃ |
| Color de la bombilla de cristal | Rojo | Amarillo | Verde |
