Equipo de perforación de superficie con compresor de aire KT11
El equipo de perforación de superficie con compresor de aire KT11 funciona con un motor diésel de alta potencia Cummins conforme a los estándares de emisiones de tercera fase de China, y dos terminales de salida que pueden accionar tanto el sistema del tornillo de compresión y el sistema de transmisión hidráulica. Esta maquinaria puede perforar orificios verticales, horizontales e inclinados de 90 a 125mm de diámetro y se utiliza principalmente en operaciones a cielo abierto en minas, para orificios de voladura, y de precorte. Este dispositivo de perforación cuenta con un sistema de manipulación de columna automático y una columna de perforación modular lubricante, por lo que necesita un solo operador. Las principales acciones de control están integradas en un controlador fácil de usar. Cuenta con un sistema antibloqueo, y se pueden agregar ángulos de perforación opcionales e indicación de profundidad, para simplificar y mejorar la calidad de la perforación. Asimismo, y a fin de lograr un ambiente cómodo para el operador, esta perforadora de superficie posee una cabina espaciosa, sistema de recolección de polvo, aire acondicionado de alta potencia y sistema de audio estéreo.
Parámetros técnicos| Dimensiones de transporte (L×An×Alt) | 9100*2450*3200 mm |
| Peso | 14500Kg |
| Dureza de la roca | f=6-20 |
| Diámetro de perforación | 90-125mm |
| Distancia al suelo | 420mm |
| Ángulo de nivelación de la oruga | 10°up, 10°down |
| Velocidad de desplazamiento | 0-3Km/h |
| Capacidad de ascenso | 25° |
| Tracción | 120KN |
| Par | 2500Nm |
| Velocidad de rotación | 0-120rpm |
| Ángulo de elevación del brazo de perforación | Arriba 47°, abajo 20° |
| Ángulo de oscilación del brazo de perforación | Derecha 50°, izquierda 21° |
| Ángulo de oscilación del carro | Derecha 95°, izquierda 35° |
| Ángulo de oscilación de la barra | 114° |
| Carrera de compensación | 1353mm |
| Carrera útil | 4490mm |
| Fuerza de propulsión máxima | 25KN |
| Método de propulsión | Oruga |
| Profundidad de la perforación moderada | 32m |
| Cantidad de varillas | 7 1 |
| Especificaciones de la varilla de perforación | Φ76x4000 mm |
| Martillo DTH | K3、K4 |
| Motor | QSL8.9-C325-30 / QSL8.9-C325-30 Cummins |
| Cantidad de cilindros | 6 |
| Potencia de salida | 242KW/2200rpm |
| Bomba hidráulica | 5× bomba de engranajes |
| Compresor de tornillo | Zhejiang Kaishan |
| Capacidad de aire | 18m3/min |
| Presión de aire | 17Bar |
| Sistema de control del desplazamiento | Piloto hidráulico |
| Sistema de control de la perforación | Piloto hidráulico |
| Antibloqueo | Antibloqueo electrohidráulico automático |
| Voltaje | 24V, DC |
| Cabina de seguridad | Conforme a las normas ROPS & FOPS |
| Ruido interior | Por debajo de 85dB (A) |
| Asiento | Ajustable |
| Aire acondicionado | Temperatura estándar |
| Entretenimiento | Radio Mp3 |

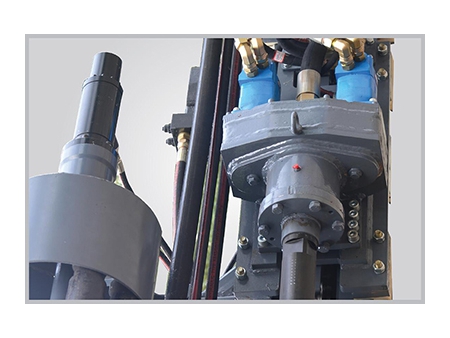

- Girador de alto par
- Sistema hidráulico eficaz

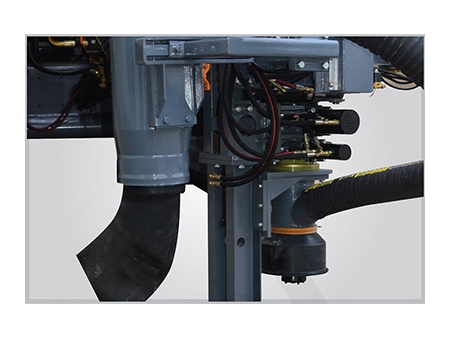

- Sistema de recolección de polvo de alta eficiencia

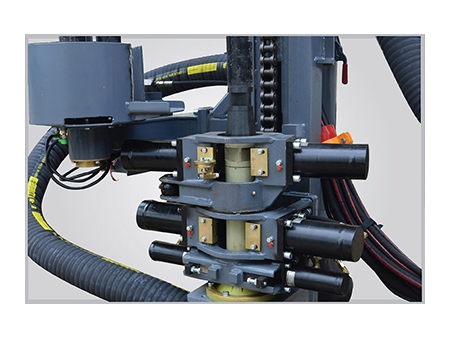

- Sistema de manipulación de columna automático
