Mordaza de sujeción KOSMEK HC

Solicite un presupuesto

Nosotros: http://moldpresscn.com.ar/3-7-kosmek-hc-die-clamps.html

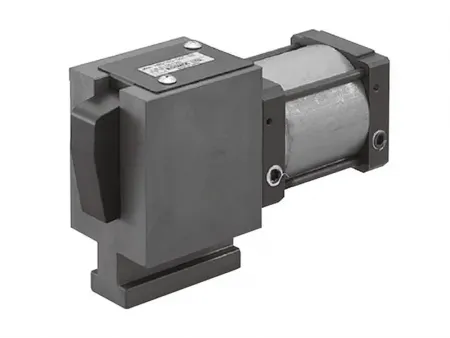

El funcionamiento de la mordaza de sujeción HB es confiable, lo que asegura una fuerte retención y fuerza de ajuste, aun cuando no hay provisión de aire.

Cuenta con un amplio rango de usos, incluyendo, cambios de molde longitudinal y horizontal. Además, se utiliza también para prensa de inyección horizontal y prensa de inyección vertical con distintas variedades y especificaciones.

Especificaciones técnicas

Opción de tipo

Serie			HC0102	HC0162	HC0252	HC0402	HC0632	HC1002	HC1602	HC2502
Capacidad de la mordaza de sujeción		(kN)	9.8	15.7	24.5	39.2	61.7	98	157	245
Retención	Presión de aire	0. 39MPa	9.8	15.7	24.5	39.2	61.7	98	157	245
(kN)	Presión de aire	OMPa	2.9	5.9	7.8	11.8	17.6	26.5	40.9	65
Fuerza de sujeción (kN)	Presión de aire	0. 49MPa	7.8	13.7	19.6	31.4	48	75.5	124	190
	Presión de aire	0.39MPa	6.9	11.8	16.7	26.5	41.2	63.7	104	160
	Presión de aire	OMPa	2	2.9	4.9	6.9	9.8	14.7	23.5	35
Carrera máxima		(mm)	2	2	2.1	2.3	2.6	2.8	3	3.3
Carrera de fijación		(mm)	1	1	1	1.1	1.2	1.2	1.2	1.3
Carrera de reserva			1	1	1.1	1.2	1.4	1.6	1.8	2
Volumen del cilindro	Costado de fijación		56	94	144	259	444	773	1334	2468
(cm³)	Costado de liberación		52	88	135	244	416	729	1262	2346
Presión de provisión	Presión recomendada		0.49
(MPa)	Presión mínima		0.39
Temperatura de operación			Debajo de los 70°C (por encima de los 70°C, por favor contáctenos)
Frecuencia de operación			Debajo de las 20 veces por día (de no ser así, contáctenos)

Maquinaria detallada

Serie	∫
HC0102	113
HC0162	119
HC0252	111
HC0402	156
HC0632	179
HC1002	167
HC1602	152
HC2502	190

Perno

Botón de confirmación de sujeción

Botón de confirmación de liberación

Suministro de aire de sujeción

Suministro de aire de liberación

Junta de sujeción

Carrera máxima

Carrera de sujeción

Orificio de perno de sustentación

Carrera de reserva

Medidas

Serie	E	FA	FB	FC	G	J	K	L	M	P	MIN.Q	R	S	T	U	UA	UB	VA	VB	W	X	Z	(Estándar)h
HC0102	66	50	6	6	16	10.5	75.5	159	39.5	5.6	46	15	33	8	-	525	505	68.5	7.5	12	M8	-	20±0.3
HC0162	76	60	6	6	19	12	86	174	48	6.1	55	15	39	95	-	60	58	73	7.5	15	M10	-	20±0.3
HC0252	85.5	72	-	-	25	13	100.5	195	48.5	7.4	84	2	50	11	-	70	70	70	11	22	M12	-	30±0.3
HC0402	1045	90	-	-	30	15.5	117.5	217	66.5	8.8	61	2	62	14	-	845	845	74.5	11.5	27	M16	-	30±0.3
HC0632	128	110	-	-	36	17.5	139.5	254	77	9.9	75	3	76	17	-	99	99	89	11.5	33	M20	-	35±0.3
HC1002	150	135	9.5	-	48	20	163.5	287	100.5	11	120	3	95	20	-	109.5	1095	1065	8.5	36	M24	-	40±0.3
HC1602	182	142	9.5	8.5	55	23	203	355	132	13	203	5	104	17	40	131.5	131*5	128	12	30	M20	6	40±0.3
HC2502	227	170	10	10	65	26	253	435	125.5	17	245	5	130	20	50	167	167	158	12	37	M24	10	50±0.3

Características

La fuente de potencia es aire común comprimido, gracias a esto lo que los usuarios no deben preocuparse por derrames de aceite que puedan ensuciar la mordaza de sujeción ni su alrededor. Esto significa, a su vez, que no hay riesgo de incendios, ni necesidad de preocuparse por conservar reservas de aceite.
Todos los circuitos utilizan tuberías de circuito de aire comprimido, lo cual facilita las operaciones de tuberías.
No existe derrame de aceite durante el desarme de las tuberías, lo que hace que el mantenimiento del equipo sea más sencillo.

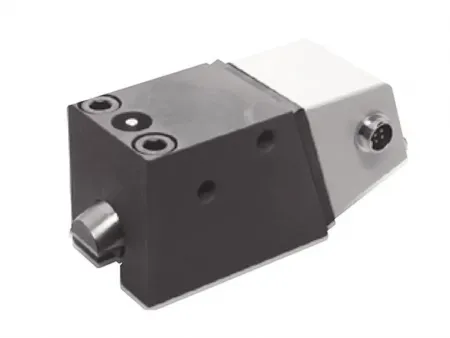

Tanto la mordaza de sujeción KOSMEK GWA como la serie HB cuentan con la misma distancia de instalación entre orificios, lo que hace que ambas tengan una excelente compatibilidad.
En comparación con el cambio de moldes por presión de aceite, la mordaza de sujeción HB implica una menor presión de operación. Esto le brinda al producto una alta durabilidad bajo temperaturas altas.
El precio de la mordaza de sujeción HB termina siendo más bajo que el de las mordazas a presión de aceite a largo plazo.
