Sistema de manejo de residuos
Taiyang se ha comprometido a proporcionar al mercado de envases de cartón corrugado soluciones completas de manejo de chatarra de planta, con el objetivo de resolver el problema del reciclaje, transporte y empacado de papel usado en la industria del embalaje de cartón corrugado. Con una combinación razonable de varios equipos y un análisis de datos preciso, nuestra solución de manejo de chatarra finalmente realiza un proceso automatizado y no tripulado de manejo de chatarra de recolección, transporte, compresión y empacado de desechos producidos durante la producción de cartón corrugado, impresión, troquelado y otras operaciones de procesamiento.
Este sistema de manejo de residuos mejora significativamente la eficiencia de trabajo del manejo de chatarra, reduce los costos de mano de obra, almacenamiento y transporte. Además, la calidad del aire del entorno de trabajo se puede mejorar enormemente.
Solución integrada óptima para el manejo de residuos en la industria del cartón corrugado
- El papel de desecho de la línea de cartón corrugado y la imprenta deben agregarse para el embalaje;
- El uso del soplador de recorte durante el transporte de papel de desecho debe mantenerse mínimo, de modo que se reduzca el desperdicio de energía y la contaminación acústica y de polvo.
Principios de la solución óptima
- El lugar para la recogida de cartón de los desechos del cartón debe fijarse lo más cerca posible de la prensa de enfardado;
- Mantenga el uso mínimo del soplador de recorte;
- El polvo de papel de la imprenta se puede recoger y manipular con separador de aire.

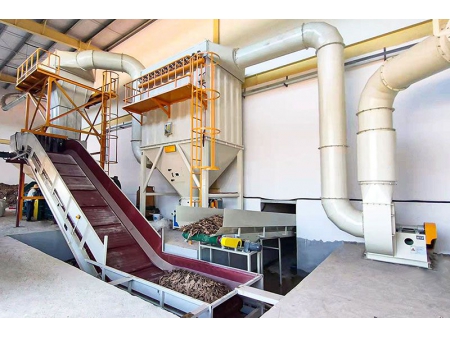

Los componentes del sistema de manejo de residuos incluyen
Cinta transportadora, soplador de recorte, trituradora industrial para cartón y papel, prensa de enfardado automática, separador de aire, colector de polvo de filtro de mangas de chorro de pulso.

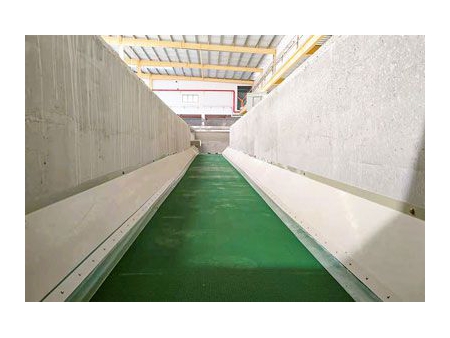

El transportador de banda desempeña un papel esencial en la recolección y manipulación de residuos de papel. Recoge y transporta la chatarra de la máquina de impresión y la máquina de troquelado directamente a la sala de empacado para su posterior procesamiento. Si el camino para la limpieza de chatarra es largo o contiene muchas curvas, se podría conectar el soplador de recorte para transportar la chatarra a la sala de empacado a través de la tubería. Nuestro transportador de banda de papel usado se caracteriza por una estructura compacta, menos espacio en el piso, alta eficiencia energética y bajo nivel de ruido, ofreciendo un funcionamiento estable y confiable con la capacidad de integrarse en un sistema automático de manejo de chatarra.

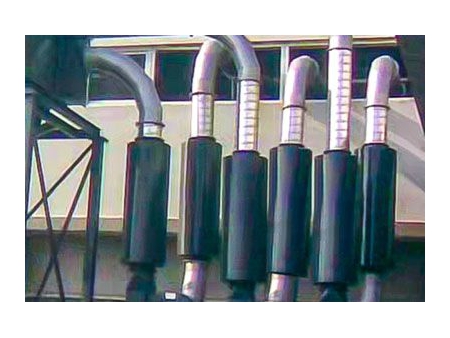

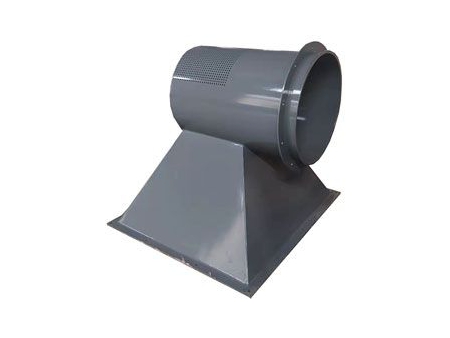

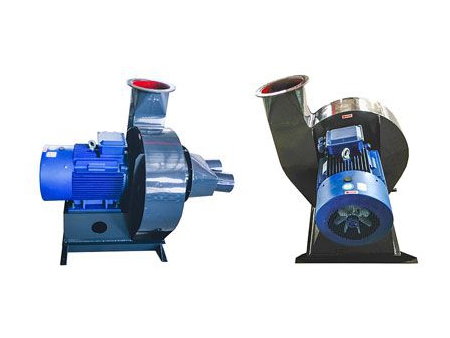

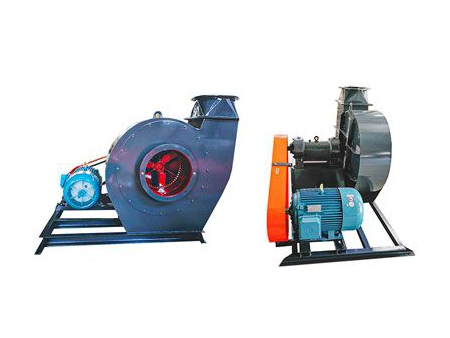

Las funciones de la unidad de soplado de recorte incluyen cortar el papel de desecho en chatarra y proporcionar energía de transporte para transportar la chatarra a la sala de enfardado a través de la tubería para su posterior procesamiento. Por lo general, está equipado con un silenciador y un separador de aire, para reducir la contaminación acústica y de polvo.
Características: alto consumo de energía, alta contaminación acústica y por polvo. (por lo que su uso debe minimizarse)

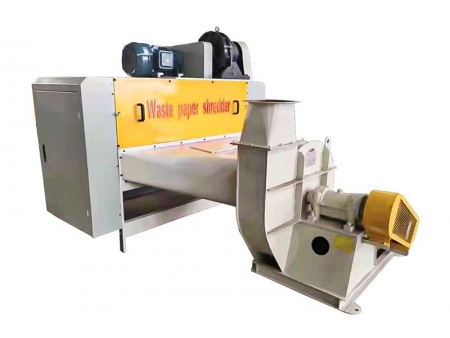

Con la trituradora, el cartón corrugado, ya sea plano o entubado, puede triturarse en escarpa para otros procesos de la prensa de enfardado automática.
Características- Las cuchillas/dientes en el eje de corte están hechos de acero de aleación especial con procesos técnicos especiales, con alta resistencia y buena resistencia al desgaste;
- Baja velocidad de rotación del eje de corte, bajo consumo de energía y contaminación acústica;
- Promueve la cantidad y el valor total del papel usado reciclado;
- Altamente automático, ahorro de mano de obra;
- Capaz de triturar y cortar tanto cartón plano como tubo de cartón.

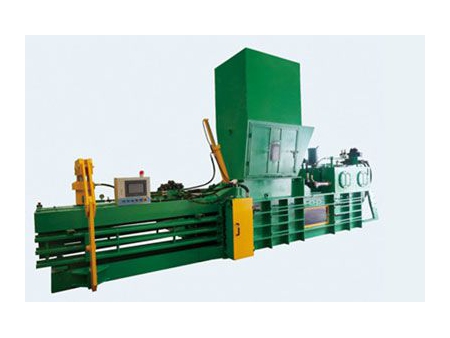

La prensa de enfardado se utiliza para realizar el enfardado y reciclaje de residuos de papel, cartones, entre otros, de forma totalmente automática. Esta máquina de enfardado consta principalmente de cámara de pacas, cilindro hidráulico principal, sistema hidráulico de ahorro de energía, tolva, cilindro hidráulico para comprimir pacas, sistema de control PLC MITSUBISHI, mecanismo de atado automático, etc. El circuito de aceite de nuevo diseño permite una alta eficiencia de trabajo con un bajo consumo. El sistema de atado automático envuelve los cables de acero de amarre alrededor de la paca después de que la paca esté completamente compactada, lo que evita que se suelte.

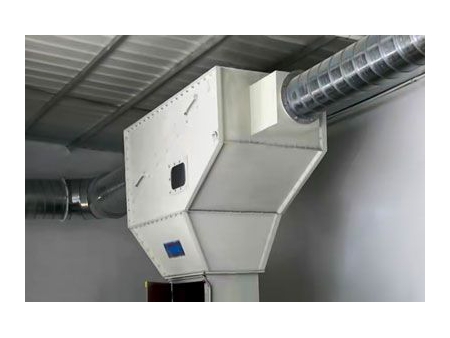

Para separar el aire y el polvo de papel residual de su mezcla de alta presión, se pueden emplear dos tipos de separadores de aire: separador de material rotativo y separador de ciclones. La entrada del separador de aire generalmente se conecta a la salida del soplador de recorte. Normalmente, el aire agotado del separador de material rotativo todavía contiene una gran cantidad de polvo de papel, por lo tanto, se requiere que se filtre mediante un colector de polvo de filtro de mangas antes de la descarga, además las partículas de aire filtradas pueden alcanzar el nivel de PM2.0. El aire agotado del separador ciclónico contiene poco polvo de papel que el del separador con filtro de chorro de pulso, por lo que si el estándar de emisión no es demasiado estricto, el aire del separador de ciclones podría descargarse directamente.

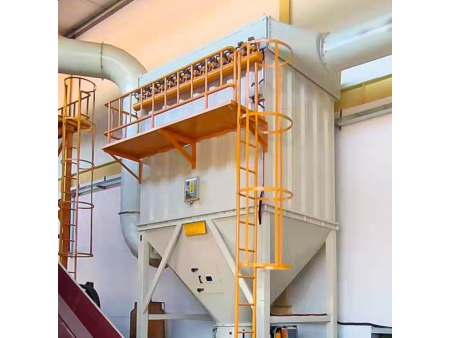

Para eliminar el polvo de papel de la superficie interna del medio filtrante con ráfagas de aire comprimido, de modo que el aire de salida del separador inercial pueda limpiarse. La caja principal del colector se divide verticalmente en tres secciones: sección inferior, sección media, sección superior y una tolva de polvo está unida en la parte inferior de la caja principal. Durante el proceso de limpieza, el aire sucio entra horizontalmente en la tolva, donde el polvo grueso pesado cae directamente. El polvo más ligero sube con el aire a través de la sección inferior y media, el polvo se lleva en contra la superficie exterior de las mangas filtro (o mangas filtro o baghouse), se retiene y almacena, mientras que el aire limpio pasa por la sección superior y se descarga. El colector de polvo del filtro de mangas (baghouse) puede equipar PLC para el funcionamiento automatizado de válvulas para controlar la salida de aire, la entrada de aire de pulso y la descarga de polvo automáticamente.
Nota: La presión máxima del sistema de manejo de residuos está garantizada, pero algunas configuraciones y parámetros técnicos pueden ajustarse para mejoras, y los ajustes menores se realizarán sin previo aviso.
