Unidad manejadora de aire combinada
Solicite un presupuesto

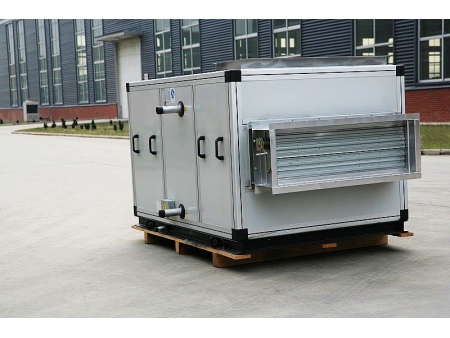

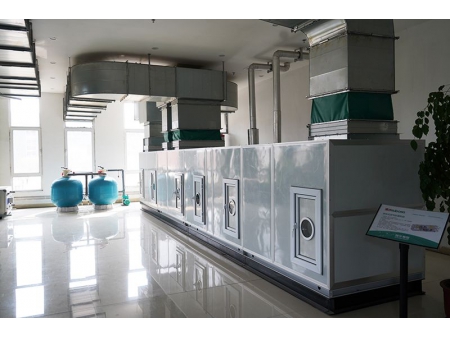

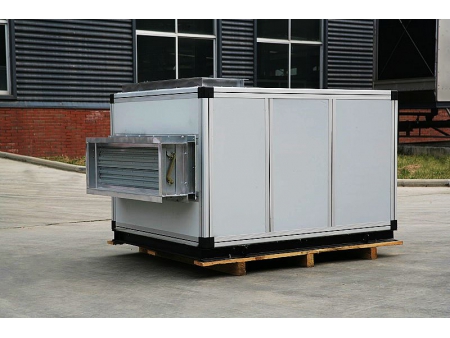

La unidad manejadora de aire combinada ZK es un filtro multifuncional, enfriador, calentador, humidificador/deshumidificador, sistema de recuperación térmica y sistema de purificación / esterilización del aire. Se utilizan en general para el acondicionamiento del aire para el confort en oficinas, hoteles, fábricas, instalaciones deportivas, hospitales, salones de conferencia, laboratorios de computadoras, y muchos otros lugares. Mediante todas las combinaciones de funciones diferentes, la unidad manejadora de aire combinada puede satisfacer los distintos requerimientos del cliente.
Descargar
Parámetros técnicos
No. | Modelo de unidad - RZK | Modelo de módulo - RZK | Flujo de aire nominal m³/h | Tamaño interior | Velocidad de entrada (m/s) | ||||||||||
An(mm) | Al(mm) | 2 | 2.25 | 2.5 | 2.75 | 2.85 | 3 | 3.5 | 4 | 4.5 | 5 | ||||
1 | 020 | 0607 | 2000 | 700 | 600 | 1692 | 1880 | 2031 | 2143 | 2256 | 2632 | 3008 | 3384 | 3760 | 4137 |
2 | 025 | 0608 | 2500 | 800 | 600 | 2052 | 2280 | 2460 | 2600 | 2736 | 3192 | 3684 | 4105 | 4561 | 5017 |
3 | 029 | 0609 | 2900 | 900 | 600 | 2412 | 2680 | 2895 | 3056 | 3216 | 3752 | 4289 | 4825 | 5361 | 5897 |
4 | 033 | 0610 | 3300 | 1000 | 600 | 2772 | 3080 | 3327 | 3512 | 3696 | 4313 | 4929 | 5545 | 6161 | 6777 |
5 | 038 | 0611 | 3800 | 1100 | 600 | 3132 | 3480 | 3759 | 3968 | 4177 | 4873 | 5569 | 6265 | 6961 | 7657 |
6 | 026 | 0707 | 2600 | 700 | 700 | 2176 | 2417 | 2611 | 2756 | 2901 | 3384 | 3868 | 4351 | 4835 | 5318 |
7 | 037 | 0709 | 3700 | 900 | 700 | 3102 | 3446 | 3722 | 3929 | 4135 | 4825 | 5514 | 6203 | 6829 | 7852 |
8 | 043 | 0710 | 4300 | 1000 | 700 | 3564 | 3960 | 4277 | 4515 | 4753 | 5545 | 6337 | 7129 | 7921 | 8713 |
9 | 048 | 0711 | 4800 | 1100 | 700 | 4027 | 4475 | 4833 | 5101 | 5370 | 6265 | 7160 | 8055 | 8950 | 9845 |
10 | 041 | 0809 | 4100 | 900 | 800 | 3446 | 3829 | 4135 | 4365 | 4595 | 5361 | 6126 | 6892 | 7658 | 8424 |
11 | 048 | 0810 | 4800 | 1000 | 800 | 3960 | 4410 | 4753 | 5017 | 5281 | 6161 | 7041 | 7921 | 8801 | 9581 |
12 | 054 | 0811 | 5400 | 1100 | 800 | 4475 | 4972 | 5370 | 5668 | 5966 | 6961 | 7955 | 8950 | 9944 | 10939 |
13 | 060 | 0812 | 6000 | 1200 | 800 | 4989 | 5544 | 5987 | 6320 | 6652 | 7761 | 8870 | 9978 | 11087 | 12196 |
14 | 066 | 0813 | 6600 | 1300 | 800 | 5504 | 6115 | 6604 | 6971 | 7338 | 8561 | 9784 | 11007 | 12230 | 13453 |
15 | 072 | 0814 | 7200 | 1400 | 800 | 6018 | 6687 | 7221 | 7623 | 8024 | 9361 | 10698 | 12036 | 13373 | 14710 |
16 | 057 | 0910 | 5700 | 1000 | 900 | 4753 | 5281 | 5703 | 6020 | 6337 | 7393 | 8449 | 9505 | 10561 | 11617 |
17 | 072 | 0912 | 7200 | 1200 | 900 | 5987 | 6652 | 7184 | 7584 | 7983 | 9313 | 10644 | 11974 | 13305 | 14635 |
18 | 081 | 1012 | 8100 | 1200 | 1000 | 6735 | 7484 | 8082 | 8532 | 8981 | 10477 | 11974 | 13471 | 14968 | 16464 |
19 | 089 | 1013 | 8900 | 1300 | 1000 | 7430 | 8255 | 8916 | 9411 | 9960 | 11557 | 13209 | 14860 | 16511 | 18162 |
20 | 097 | 1014 | 9700 | 1400 | 1000 | 8124 | 9027 | 9749 | 10291 | 10832 | 12638 | 14443 | 16248 | 18054 | 19859 |
21 | 11 | 1015 | 10600 | 1500 | 1000 | 8819 | 9798 | 10582 | 11170 | 11758 | 13718 | 15677 | 17637 | 19597 | 21556 |
22 | 11 | 1016 | 11400 | 1600 | 100 | 9513 | 10570 | 11415 | 12050 | 12684 | 14798 | 16912 | 19026 | 21140 | 23254 |
23 | 090 | 1112 | 9000 | 1200 | 1100 | 7484 | 8315 | 8981 | 9479 | 9978 | 11641 | 13305 | 14968 | 16631 | 18294 |
24 | 12 | 1115 | 11800 | 1500 | 1100 | 9798 | 10887 | 11758 | 12411 | 13064 | 15242 | 17419 | 19597 | 21774 | 23952 |
No. | Modelo de unidad (RZK) | Flujo de aire nominal (m³/h) | 2 filas | 4 filas | 6 filas | 8 filas | ||||||||
Enfriamiento sensible (KW) | Enfriamiento total (KW) | Flujo de agua (m³/h) | Enfriamiento sensible (KW) | Enfriamiento total (KW) | Flujo de agua (m³/h) | Enfriamiento sensible (KW) | Enfriamiento total (KW) | Flujo de agua (m³/h) | Enfriamiento sensible (KW) | Enfriamiento total (KW) | Flujo de agua (m³/h) | |||
1 | 0607 | 2000 | 5 | 7 | 1.2 | 9 | 12 | 2.1 | 10 | 14 | 2.5 | 13 | 17 | 2.8 |
2 | 0608 | 2500 | 6 | 8 | 1.4 | 10 | 14 | 2.4 | 12 | 17 | 2.9 | 15 | 19 | 3.3 |
3 | 0609 | 2900 | 6 | 9 | 1.5 | 11 | 16 | 2.8 | 14 | 19 | 3.3 | 17 | 22 | 3.8 |
4 | 0610 | 3300 | 8 | 11 | 1.9 | 14 | 20 | 3.4 | 17 | 24 | 4.1 | 21 | 28 | 4.7 |
5 | 0611 | 3800 | 9 | 13 | 2.2 | 16 | 23 | 4.0 | 20 | 28 | 4.7 | 24 | 32 | 5.5 |
6 | 0709 | 3700 | 8 | 12 | 2.1 | 15 | 21 | 3.6 | 18 | 25 | 4.3 | 22 | 29 | 5.0 |
7 | 0710 | 4300 | 9 | 13 | 2.2 | 17 | 24 | 4.4 | 21 | 29 | 5.0 | 25 | 33 | 5.7 |
8 | 0809 | 4100 | 10 | 14 | 2.4 | 19 | 26 | 4.5 | 22 | 31 | 5.4 | 28 | 36 | 6.2 |
9 | 0810 | 4800 | 11 | 16 | 2.8 | 21 | 29 | 5.0 | 25 | 35 | 6.0 | 31 | 40 | 6.9 |
10 | 0811 | 5400 | 13 | 18 | 3.1 | 23 | 32 | 5.5 | 27 | 38 | 6.6 | 34 | 44 | 7.6 |
11 | 0812 | 6000 | 14 | 19 | 3.3 | 25 | 35 | 6.0 | 30 | 42 | 7.2 | 37 | 48 | 8.3 |
12 | 0813 | 6600 | 16 | 22 | 3.8 | 29 | 40 | 6.9 | 34 | 48 | 8.3 | 42 | 55 | 9.5 |
13 | 0814 | 7200 | 17 | 24 | 4.1 | 31 | 44 | 7.6 | 38 | 53 | 9.1 | 47 | 61 | 10.4 |
14 | 0910 | 5700 | 13 | 18 | 3.1 | 24 | 33 | 5.7 | 28 | 40 | 6.8 | 35 | 46 | 7.8 |
15 | 0912 | 7200 | 16 | 23 | 4.0 | 29 | 41 | 7.1 | 35 | 49 | 8.5 | 44 | 57 | 9.7 |
16 | 1012 | 8100 | 18 | 26 | 4.5 | 34 | 47 | 8.1 | 40 | 56 | 9.7 | 50 | 65 | 11.2 |
17 | 1013 | 8900 | 21 | 30 | 5.2 | 39 | 54 | 9.3 | 46 | 65 | 11.1 | 57 | 75 | 12.8 |
18 | 1014 | 9700 | 24 | 33 | 5.7 | 43 | 60 | 10.3 | 51 | 72 | 12.4 | 64 | 83 | 14.2 |
19 | 1015 | 10600 | 26 | 36 | 6.2 | 46 | 65 | 11.2 | 56 | 78 | 13.4 | 69 | 90 | 15.4 |
20 | 1115 | 11800 | 28 | 39 | 6.7 | 51 | 71 | 12.2 | 61 | 85 | 14.7 | 75 | 98 | 16.9 |
21 | 1116 | 12700 | 30 | 42 | 7.2 | 54 | 76 | 13.1 | 65 | 91 | 15.7 | 81 | 105 | 18.0 |
22 | 1117 | 13600 | 32 | 45 | 7.7 | 58 | 81 | 13.9 | 69 | 97 | 16.7 | 86 | 112 | 19.2 |
23 | 1217 | 15000 | 34 | 48 | 8.3 | 62 | 87 | 15.0 | 75 | 104 | 18.0 | 92 | 120 | 20.7 |
24 | 1218 | 15800 | 36 | 51 | 8.8 | 66 | 92 | 15.8 | 79 | 110 | 19.0 | 98 | 127 | 21.8 |
25 | 1317 | 16100 | 38 | 53 | 9.1 | 69 | 97 | 16.7 | 83 | 116 | 20.0 | 103 | 134 | 23.0 |
26 | 1318 | 17200 | 40 | 57 | 9.8 | 73 | 103 | 17.7 | 89 | 123 | 21.2 | 110 | 142 | 24.4 |
27 | 1319 | 18300 | 43 | 60 | 10.3 | 77 | 109 | 18.7 | 94 | 130 | 22.4 | 116 | 150 | 25.8 |
28 | 1418 | 19100 | 45 | 63 | 10.8 | 81 | 114 | 19.6 | 98 | 137 | 23.5 | 121 | 157 | 27.1 |
29 | 1420 | 21600 | 49 | 69 | 11.9 | 89 | 125 | 21.5 | 107 | 150 | 25.8 | 133 | 173 | 29.7 |
30 | 1519 | 21900 | 51 | 72 | 12.4 | 94 | 131 | 22.5 | 112 | 157 | 27.0 | 139 | 181 | 31.1 |
Observaciones: | Condiciones de enfriamiento:aire de entrada DB 35°C,WB28°C;temperatura del agua de entrada y salida 7°C / 12°C。 |
No. | Modelo de unidad (RZK) | Flujo de aire nominal (m³/h) | 2 filas | 4 filas | 6 filas | 8 filas | ||||
Enfriamiento total (KW) | Flujo de agua (m³/h) | Enfriamiento total (KW) | Flujo de agua (m³/h) | Enfriamiento total (KW) | Flujo de agua (m³/h) | Enfriamiento total (KW) | Flujo de agua (m³/h) | |||
1 | 0607 | 2000 | 13 | 1.1 | 21 | 1.8 | 27 | 2.3 | 34 | 13 |
2 | 0608 | 2500 | 16 | 1.4 | 26 | 2.2 | 34 | 2.9 | 42 | 16 |
3 | 0609 | 2900 | 19 | 1.6 | 30 | 2.6 | 40 | 3.4 | 50 | 19 |
4 | 0610 | 3300 | 23 | 2.0 | 37 | 3.2 | 48 | 4.2 | 61 | 23 |
5 | 0611 | 3800 | 27 | 2.3 | 43 | 3.7 | 57 | 4.9 | 72 | 27 |
6 | 0709 | 3700 | 25 | 2.2 | 40 | 3.4 | 53 | 4.5 | 66 | 25 |
7 | 0710 | 4300 | 29 | 2.5 | 46 | 4.0 | 61 | 5.2 | 77 | 29 |
8 | 0809 | 4100 | 31 | 2.7 | 50 | 4.3 | 65 | 5.6 | 82 | 31 |
9 | 0810 | 4800 | 34 | 2.9 | 54 | 4.7 | 71 | 6.1 | 90 | 34 |
10 | 0811 | 5400 | 38 | 3.3 | 61 | 5.2 | 80 | 6.9 | 101 | 38 |
11 | 0812 | 6000 | 41 | 3.5 | 66 | 5.6 | 86 | 7.4 | 109 | 41 |
12 | 0813 | 6600 | 46 | 4.0 | 74 | 6.3 | 97 | 8.3 | 122 | 46 |
13 | 0814 | 7200 | 51 | 4.4 | 82 | 7.0 | 107 | 9.2 | 135 | 51 |
14 | 0910 | 5700 | 39 | 3.4 | 62 | 5.4 | 82 | 7.0 | 103 | 39 |
15 | 0912 | 7200 | 47 | 4.0 | 75 | 6.5 | 99 | 8.5 | 125 | 47 |
16 | 1012 | 8100 | 54 | 4.6 | 86 | 7.4 | 113 | 9.8 | 143 | 54 |
17 | 1013 | 8900 | 62 | 5.3 | 99 | 8.5 | 130 | 11.2 | 164 | 62 |
18 | 1014 | 9700 | 69 | 5.9 | 110 | 9.5 | 145 | 12.5 | 183 | 69 |
19 | 1015 | 10600 | 76 | 6.5 | 122 | 10.5 | 160 | 13.7 | 201 | 76 |
20 | 1115 | 11800 | 84 | 7.2 | 134 | 11.6 | 176 | 15.2 | 223 | 84 |
21 | 1116 | 12700 | 91 | 7.8 | 146 | 12.5 | 191 | 16.4 | 241 | 91 |
22 | 1117 | 13600 | 100 | 8.6 | 160 | 13.8 | 210 | 18.1 | 265 | 100 |
23 | 1217 | 15000 | 107 | 9.2 | 171 | 14.7 | 225 | 19.3 | 284 | 107 |
24 | 1218 | 15800 | 114 | 9.8 | 182 | 15.7 | 239 | 20.6 | 302 | 114 |
25 | 1317 | 16100 | 121 | 10.4 | 194 | 16.6 | 254 | 21.9 | 321 | 121 |
26 | 1318 | 17200 | 129 | 11.1 | 205 | 17.6 | 270 | 23.2 | 340 | 129 |
27 | 1319 | 18300 | 136 | 11.7 | 216 | 18.6 | 286 | 24.6 | 359 | 136 |
28 | 1418 | 19100 | 142 | 12.2 | 227 | 19.5 | 298 | 25.6 | 376 | 142 |
29 | 1420 | 21600 | 148 | 12.7 | 237 | 20.4 | 311 | 26.7 | 392 | 148 |
30 | 1519 | 21900 | 154 | 13.2 | 246 | 21.2 | 323 | 27.8 | 408 | 154 |
Características
- Materiales: perfiles de acero, paneles de acero pintado o placas de acero galvanizado.
- Excelente impermeabilidad al aire: Para sellar la distancia entre el panel, el marco y los otros dispositivos de adaptación se utiliza un sello de tira elástica, a fin de garantizar que los niveles de fuga de aire sean bajos, cumpliendo de esa manera con los requerimientos industriales y del cliente.
- Anti-condensación: Una configuración y diseño razonable evita los puentes fríos y la condensación durante la operación.
- Opciones principales de configuración: Varias opciones optimizadas para las piezas y las bobinas de intercambio térmico cumplen los requerimientos de los distintos casos.
- Instalación conveniente: La regla es la instalación rápida in situ. La unidad está equipada con una puerta de acceso y tecnología de cierre con funciones de tensionado automático para poder realizar el mantenimiento de las piezas internas de forma sencilla.
- Sistema de control automático: La unidad se puede equipar con un micro-controlador computarizado, un arrancador del ventilador y un conversor de frecuencia, para lograr diferentes modos de operación inteligente y un control preciso de cada parámetro del sistema de aire acondicionado.
Sección funcional
- Sección del aire de retorno: Esta sección se ubica en el lateral de la entrada de la unidad. Está equipada con un ventilador de flujo axial, diseñado para garantizar el flujo de aire de retorno independientemente de cualquier resistencia dentro del tubo de aire.
- Sección de aire mixto: esta sección está equipada con una válvula de escape y un amortiguador de aire externo respectivamente. Las dos secciones están separadas por una válvula selectora mezcladora. Esta sección está diseñada para regular el flujo de aire.
- Sección con bolsa de filtro del medio eficiente: Funciona para el filtro del suministro de aire principal, y está ubicada atrás de la sección de aire mixto. El material de filtro se compone de telas no-tejidas.
- Sección de pulverización: esta sección se encuentra detrás de la bolsa de filtro, y se utiliza para humidificación, refrigeración y eliminación del polvo del aire en las unidades. El cuarto de pulverización está compuesto de un sistema de suministro de agua, un sistema de pulverización, un guardabarros de agua y una piscina de agua.
- Sección de refrigeración de la superficie: Esta sección enfría el aire cuando la temperatura del aire suministrado es demasiado alta. Esta sección está hecha de un tubo de cobre.
- Sección de suministro de aire: Esta sección incluye el ventilador del aire de entrada y el ventilador del aire de escape.
- Otras secciones funcionales: sección de retención del agua, sección de evaporación, sección del filtro del cartucho auto-limpiante de alta eficiencia y sección de combustión.
