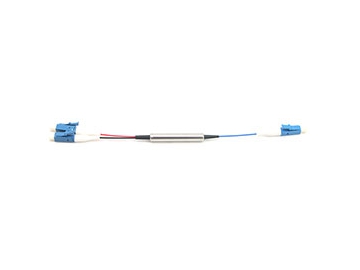

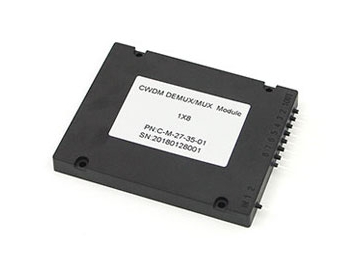

Multiplexor óptico CWDM

Solicite un presupuesto

Nosotros: http://ftth-fiber.com.ar/4-2-2-coarse-wavelength-division-multiplexing.html

El multiplexor óptico CWDM está desarrollado teniendo en cuenta el filtro de lámina delgada y micro-ópticas, lo que garantiza la banda de paso ancha, baja pérdida por inserción y perfecto aislamiento del canal, y excelente estabilidad y rendimiento.

Características

Pérdida por inserción ultra baja
Excelente aislamiento del canal
Gran capacidad de resistencia térmica
En conformidad a las normas RoHS
Sin pegamento epoxi en el camino óptico

Aplicaciones

Sistema Metro CWDM
Sistema Access CWDM
Red de empresa
Red CATV

Especificaciones

Parámetros		Multiplexor y demultiplexor
Espacio del canal (nm)		20
Cantidad de canales		2CH	4CH	8CH	16CH
Longitud de onda central (nm)		1270~1610
Canal de banda de paso (@-0.5dB) (nm)		/-7.5
Tipo de fibra		ITU-T G652D de 0.9mm en tubo holgado o personalizado
IL (dB)		0.9	1.5	2.4	3.5
Rizado de la banda de paso (dB)		0.5
Aislamiento (dB)	Canal adyacente	30
	Canal no adyacente	40
	Puerto de actualización	13
PDL (dB)		0.2
PMD (ps)		0.1
RL (dB)		45
Direccionalidad (dB)		50
Potencia óptica máxima (mw)		500
Temperatura de operación (℃)		-5~65
Temperatura de almacenamiento (℃)		-40~85
Longitud de fibra (m)		0.6
Tipo de conector		SC/PC,LC/PC o personalizado
Caja (mm)		Montada en bastidor de 1u 19 pulgadas o personalizada

Guía para pedido

PD-CWDM	Canales	Tipo de jumper	Conector	Longitud de fibra
	2CH	B: 250um	0: cero	10:1.0m 15:1.5m
	4CH	9: 900um	1: SC/UPC	18:Other 3:FC/UPC
	8CH	8: otro	2: SC/APC	4:FC/APC 5:LC/UPC
	16CH			6:LC/SPC 7:MU/UPC
	Personalizado			16: otro
