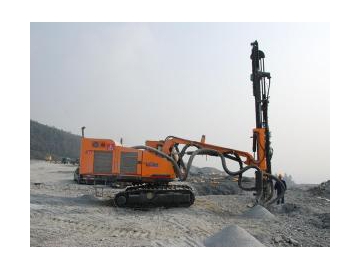

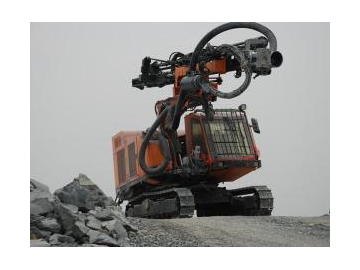

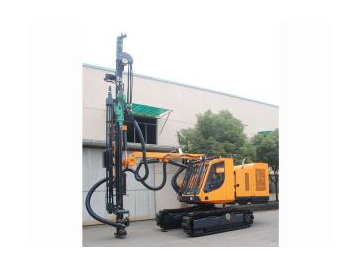

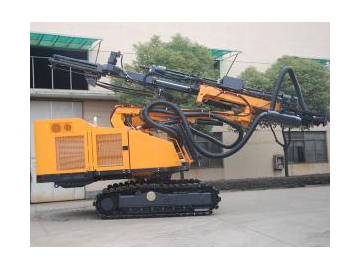

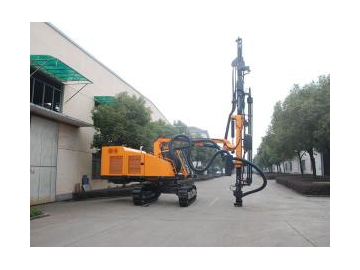

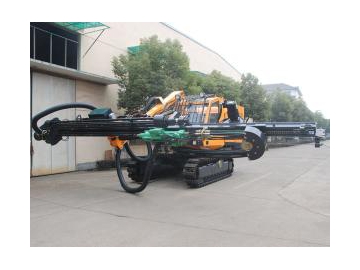

Perforadora con martillo en cabeza KL511
Características del producto:

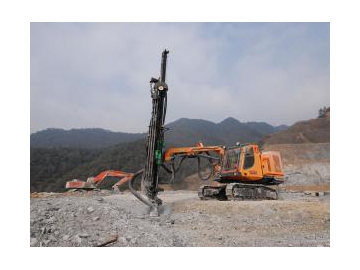

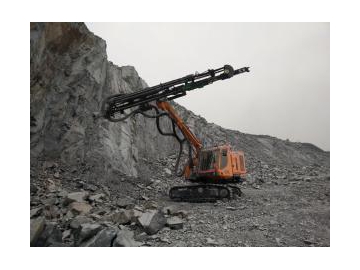

1. La perforadora hidráulica de martillo en cabeza KL511 está equipada con una barra de perforación de 51 mm de diámetro estándar, y puede perforar agujeros verticales, inclinados y horizontales de 89 a 127mm. Se usa extensamente en excavaciones, proyectos de minería a cielo abierto, la colocación de tuberías y en la ingeniería de cimientos.
2. Esta máquina viene con un taladro hidráulico de martillo en cabeza de alta resistencia (23.4 Kw). Con su poderoso par de rotación de impacto y avanzado sistema de control, la máquina es capaz de lograr un alto rendimiento en condiciones complicadas y terrenos difíciles.
3. El bastidor de la máquina de perforación puede rotar de 0 a 180 °, por lo que puede operar dentro de una superficie de 26.5 metros cuadrados y taladrar agujeros eficazmente en una amplia zona y hacer frente a condiciones de trabajo difíciles.
4. La perforadora emplea el compresor de aire de tornillo Kaishan que es ahorrador de energía.
5. La unidad de potencia se instala en el extremo del bastidor giratorio superior, en posición opuesta al brazo de perforación y a la viga de empuje. Sin importar dónde se encuentren el brazo de perforación y la viga de empuje, ambos se equilibran mutuamente.
6. El movimiento de la plataforma de perforación, las orugas de nivelación y el bastidor giratorio se pueden controlar mediante un control remoto inalámbrico desde fuera de la cabina.
| Dimensiones y peso | Dimensiones de transportación (L*A*H) | 11100*2520*3320mm |
| Peso | 15000kg | |
| Brazode perforación articulado y chasís | Altura del vehículo | 420mm |
| Ángulo de rotación del bastidor | 120° 60° | |
| Área de perforación | 26.5㎡ | |
| Ángulo de nivelación de las orugas | 10° hacia arriba, 10° hacia abajo | |
| Velocidad de conducción | 0-3.5km/h | |
| Capacidad de ascenso en pendiente | 30° | |
| Fuerza de tracción | 120kN | |
| Unidad de potencia | Motor diesel | Caterpillar C7 |
| Número de cilindros | 6 | |
| Potencia de salida | 168kW/2200rpm | |
| Tipo de transmisión | Caja de cambios | |
| Bomba hidráulica | 2 bombas de pistón variable 2 bombas de engranajes | |
| Compresor de aire de tornillo | Zhejiang Kaishan | |
| Desplazamiento del aire | 10m3/min | |
| Presión de operación | 10 bar | |
| Tanque de aceite | 350L | |
| Sistema de colección de polvo | Capacidad de colección de polvo y grado de vacío | 23m3/min, 1000mmH2O |
| Material del filtro | 13 piezas/ fibra | |
| Área del filtro | 10㎡ | |
| Potencia del motor hidráulico | 12kW | |
| Perforadora hidráulica de rocas | Modelo | HC170RP |
| Potencia de impacto | 23.4kW | |
| Presión máxima de impacto | 180 bar | |
| Frecuencia de impacto | 41Hz | |
| Torque máximo | 1590Nm | |
| Presión máxima de rotación | 200 bar | |
| Velocidad máxima de rotación | 130 rpm | |
| Lubricación del husillo | Neumática/pulverización de aceite /bomba de lubricación electrónica | |
| Consumo de aceite lubricante | 115 drip/min | |
| Diámetro de perforación | 89-127mm | |
| Sistema hidráulico | Conducción, perforación | Detección de carga |
| Precisión de filtrado | 10μm | |
| Capacidad de refrigeración | 50° temperatura ambiental | |
| Tanque de aceite hidráulico | 200L | |
| Brazo de perforación, viga de propulsión y mecanismo de reemplazo de la barra de perforación | Elevación del brazo de perforación | 83° |
| Elevación del brazo plegado | 87° | |
| Ángulo de oscilación de la carrocería | -56°/52°, -20°/94° | |
| Ángulo de inclinación de la carrocería | 125° | |
| Longitud de compensación | 1353mm | |
| Carrera para perforación de rocas | 4020mm | |
| Fuerza máxima de propulsión | 19kN | |
| Mecanismo de propulsión | Motor-cadena de rodillos | |
| Profundidad de perforación | 22m | |
| Método de conexión de la barra de perforación | Conexión y descarga automáticas | |
| Número de barras de perforación | 5 1 | |
| Modelo de la barra de perforación | C51-52R-C51-3660 | |
| Longitud de empuje en un tiempo | 4020mm | |
| Lubricación de la barra de perforación roscada | Estándar | |
| Sistema de control | Control de conducción | Piloto hidráulico control remoto inalámbrico |
| Control del brazo de perforación | Control hidráulico | |
| Control de perforación | Control piloto (eléctrico/hidráulico) | |
| Control del agujero | Continuo | |
| Control de impacto | Control de la presión de impacto | |
| Mecanismo antibloqueo | Hidráulico | |
| Voltaje | 24V de corriente directa | |
| Cabina | Seguridad | Cumple con las normas para la prevención de caídas de rocas |
| Ruido interior dB | ＜85dB | |
| Funciones de control | Perforación, conducción, accionamiento del brazo de perforación y sustitución de la barra de perforación | |
| Asiento | Ajustable | |
| Acondicionador de aire | Enfriamiento estándar y calentamiento | |
| Entretenimiento | Radio MP3 |

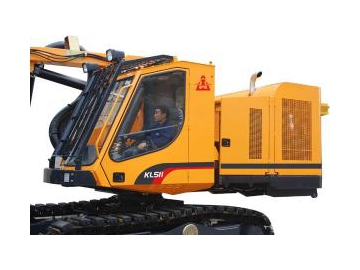

- Cabina de seguridad

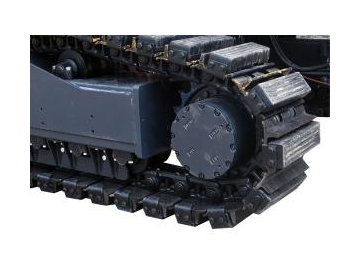

- Orugas

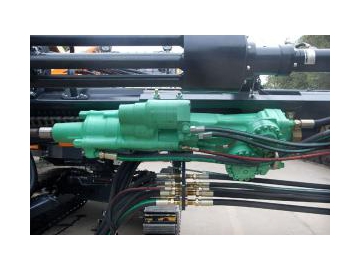

- Perforadora hidráulica de rocas

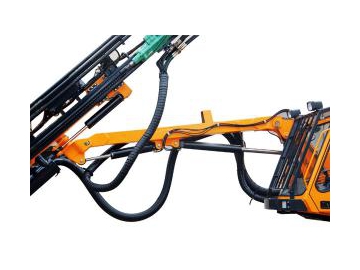

- Brazo de perforación
