Modelo: DPCBM-16Aa/24Aa

• Diámetro del tubo aplicable: DN400/DN600
• Grosor del tubo aplicable: 3~12MM
• Materiales del tubo: acero carbono, aleación de acero, acero inoxidable y acero criogénico
• Tipo de bisel: V

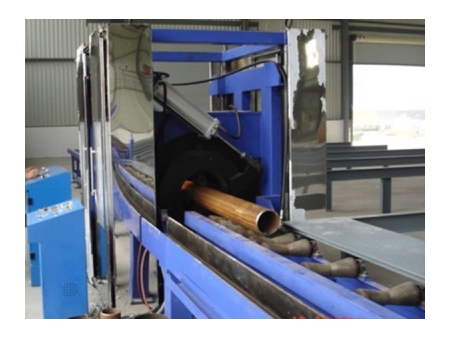

• Estructura: se utiliza una estructura colgante de cuatro columnas. Al tener un vacío, la tubería puede ir directamente dentro de la máquina donde se fija. La cortadora gira y corta de alta velocidad la tubería en forma de circunferencia.
• Dirección de corte: longitudinal
• Accionamiento: Motor
• Sistema de sujeción: Sujeción con cilindro
• Sistema de control: control de frecuencia variable PLC y pantalla táctil con interfaz hombre-máquina
• Sistema de medición de longitud: si es necesario, ofrecemos un Sistema de medición de longitud para medir la longitud de las tuberías y para cortarlas y biselarlas con la ayuda del sistema de transporte de la máquina de corte y biselado.
• Alineación mecánica: va equipada con un dispositivo automático de elevación y bajada para ajustar automáticamente la elevación central de la máquina de biselado; así, las tuberías con diámetros diferentes reciben la misma elevación posterior en la cadena de producción a fin de introducir o sacar las tuberías de la máquina fácilmente.

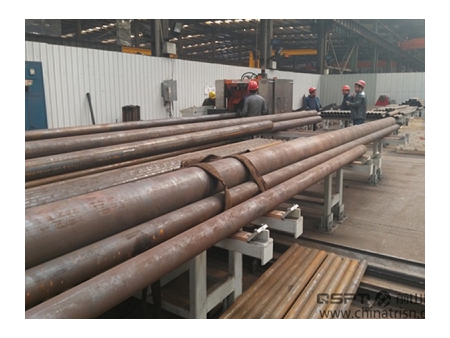

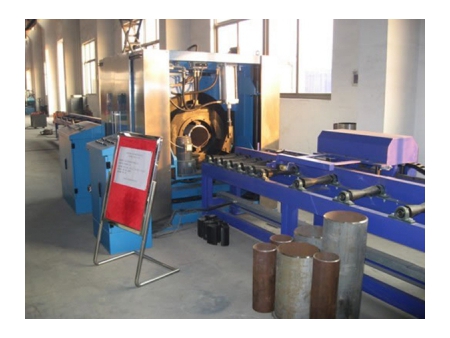

• Sistema de transporte: Si es necesario, la máquina de biselado va equipada con los sistemas de transporte de bisel y corte en la parte posterior y frontal.

Aplicaciones
La máquina de corte y biselado de alta velocidad para tuberías se utiliza para cortar grandes cantidades de tuberías con un grosor estándar de pared.

• La máquina de corte y biselado de alta velocidad para tuberías tiene una capacidad de biselado de ≤5Min /dos biseles en la tubería (DN200 SCH40).
• Ofrece un corte en bisel de: corte de la tubería dejando 2 biseles al mismo tiempo.
• La calidad del bisel de la máquina de corte y biselado de alta velocidad para tuberías es muy buena.
• No hace falta cortar en exceso; así, podemos ahorrar material.
• La máquina de corte y biselado de alta velocidad para tuberías tiene muy poca movilidad.

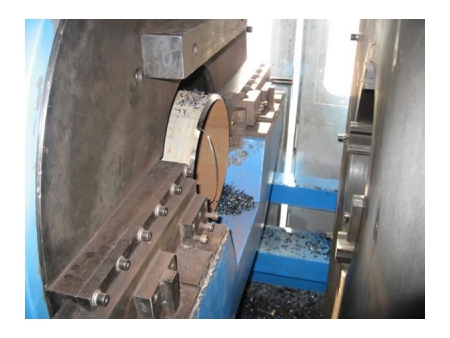

• Centrado sincrónico con mecanismo de sujeción con leva accionado por los cilindros hidráulicos frontal y trasero; el disco de corte y biselado gira a una elevada velocidad alrededor del centro de la tubería; cuando se genera una diferencia de velocidad entre los discos de corte interno y externo, los cuales son impulsados por dos servomotores, el mecanismo de conducción de alimentación de corte comienza a moverse para accionar automáticamente la alimentación radial para las herramientas de corte y biselado; incorpora un mecanismo de refrigeración por spray; los parámetros de biselado se preestablecen a través de la pantalla táctil PLC de la interfaz hombre-máquina; el sistema de elevación se compone de cuatro columnas, cuatro carriles lineales de guía y dos elevadores, y se encarga del centrado mecánico automático; el corte y el biselado se llevan a cabo en una sola operación (creando dos biseles simultáneamente); alta eficiencia de biselado; es apropiada para mecanizar un gran volumen de tubos estándar de pared gruesa (≤25mm).
