Disponemos de diferentes modelos de tubos y accesorios revestidos de vidrio ideales para tanques y reactores químicos, que se distinguen por su alta calidad y resistencia a altas tensiones. Además, personalizamos estas piezas revestidas de vidrio de acuerdo con sus requisitos.

Planos de tubos y accesorios

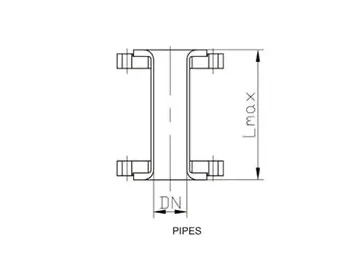

Tubo recto revestido de vidrio

Tubo recto (mm)
DN	32	40	50	65	80	100	125	150	200	250
L max.	500	100	1500	1500	1500	1500	1500	2000	2000	2000

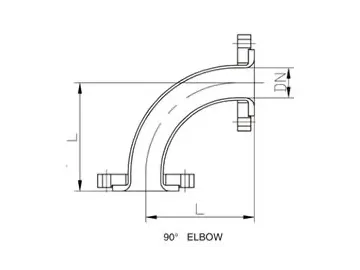

Codo 90º vidriado

Codo 90° (mm)
DN	32	40	50	65	80	100	125	150	200	250
L	105	110	125	135	145	155	175	200	260	310

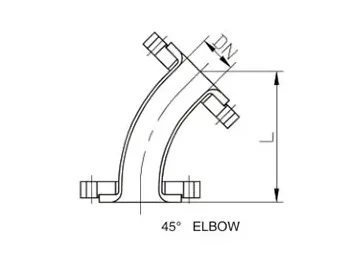

Codo 45° revestido de vidrio

Codo 45° (mm)
DN	32	40	50	65	80	100	125	150	200	250
L	114	118	128	135	143	155	169	191	235	274

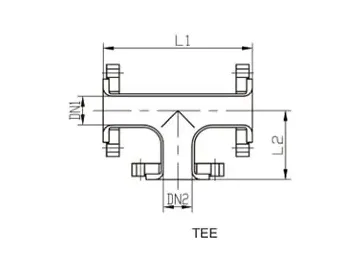

Conexión en T revestida de vidrio

DN2---L1/L2---DN1	32	40	50	65	80	100	125	150	200	250
32	210/90
40	220/95	220/100
50	240/100	240/105	240/120
65	260/105	260/110	260/115	260/130
80	280/110	280/115	280/120	280/130	280/140
100		310/125	310/130	310/135	310/140	310/155
125			340/145	340/150	340/155	340/160	340/170
150				390/160	390/165	390/175	390/180	390/195
200					460/195	460/200	460/210	460/220	460/230
250						540.23	540/235	540/245	540/250	540/270

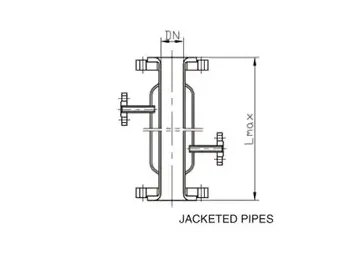

Tubo recto con camisa

Tubos con camisa (mm)
DN	32	40	50	65	80	100	125	150	200	250
L max.	500	1000	1000	1500	1500	1500	1500	2000	2000	2000

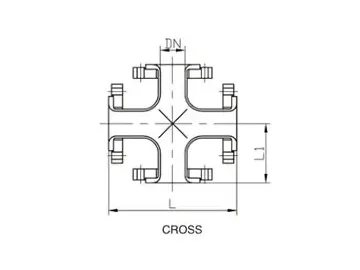

Cruz revestida de vidrio

Cruz(mm)
DN	32	40	50	65	80	100	125	150	200	250
L	210	220	220	260	280	310	340	390	460	540
L1	105	110	120	130	140	155	170	195	230	270

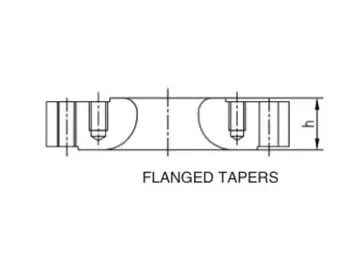

Brida de reducción revestida de vidrio

DN2---L1/L2---DN1	32	40	50	65	80	100	125	150	200
40	35
50	35	35
65	35	35	35
80			35	35
100			45	45	45
125			45	45	45	45
150				45	45	45	45
200					45	45	45	45
250						45	45	45	45

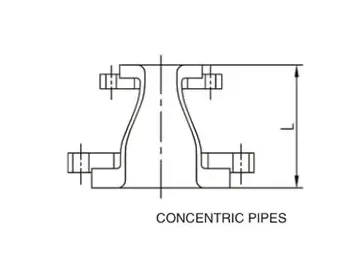

Accesorios con brida concéntrica revestidos de vidrio

DN2---L1/L2---DN1	32	40	50	65	80	100	125	150	200
40	145
50	155	155
65	170	170	170
80	170	170	170	170
100		190	190	190	190
125			210	210	210	210
150				230	230	230	230
200						250	250	250
250						280	280	280	280

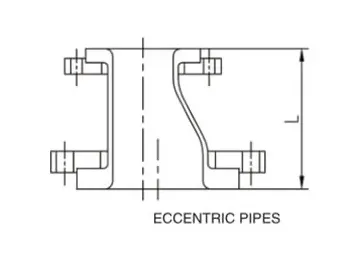

Accesorios con bridas excéntricas revestidas de vidrio

DN2---L1/L2---DN1	32	40	50	65	80	100	125	150	200
40	145
50	155	155
65	170	170	170
80	170	170	170	170
100		190	190	190	190
125			210	210	210	210
150				230	230	230	230
200						250	250	250
250						280	280	280	280

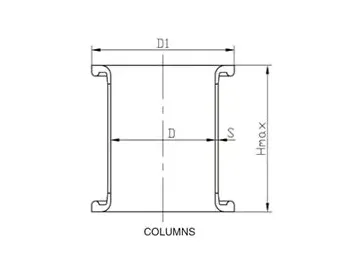

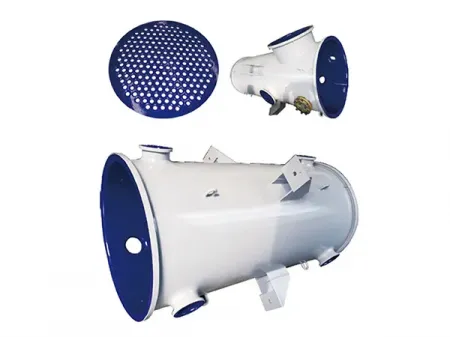

Columna revestida de vidrio

Diámetro nominal	D	D1	S	H (max.)	Peso de referencia (kg)
300	300	400	8	1500	121
400	400	500	8	2000	195
500	500	600	8	2500	293
600	600	700	8	3000	290
700	700	800	10	3000	585
800	800	900	10	3000	676
900	900	1000	10	3000	770
1000	1000	1100	12	3000	1015
1100	1100	1220	12	3000	1114
1200	1200	1320	12	3000	1210
1300	1300	1430	14	3000	1527
