Introducción
El colector solar de tubos U con enfoque interno de luz se compone de cabezal colector, tubos de vacío, tubos U, marco de montaje y un soporte inferior para los tubos. Se usa frecuentemente para recoger energía térmica para la calefacción de agua de uso sanitario. Además, se puede instalar por separado o conectado a un sistema de tuberías.

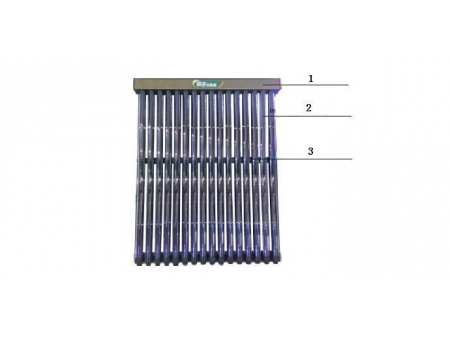

1. Cabezal;    2. Tubo de vacío de enfoque interno de luz;   3. Marco

Características
1. El colector solar de tubos U concentra la luz hacia el interior. Posee tubos de vacío con reflector incorporado y método de transferencia de calor a través de los tubos, lo que reduce la pérdida de calor y asegura una mayor temperatura de colección.
2. Los tubos de vacío carecen de agua, lo que evita el riesgo de contaminación y rotura de los tubos. La tecnología de calefacción por medio de los tubos U asegura el incremento rápido de la temperatura. Este sistema es fiable y sumamente eficiente.
3. No existen restricciones en cuanto a la altura de instalación. La presurización permite liberar un gran flujo de calor para un baño cómodo y placentero.
4. El diseño del colector hace que pase visualmente desapercibido y sea más compatible con los diversos diseños arquitectónicos.

Estructura y principio de funcionamiento
Estructura del producto

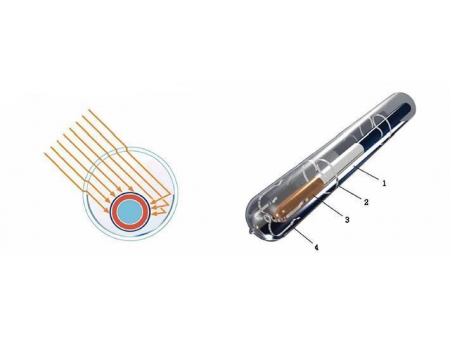

1. Reflector recubierto;    2. Tubo exterior φ84;    3. Tubo interior φ47;    4. Fijador

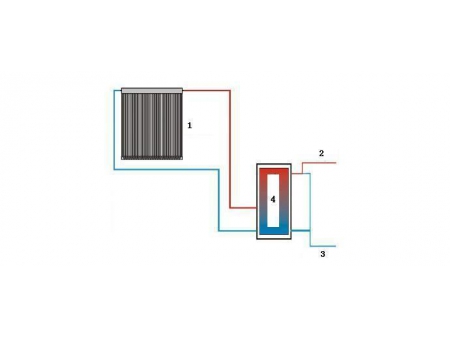

1. Colector;   2. Agua caliente;   3. Agua fría;   4. Tanque de agua

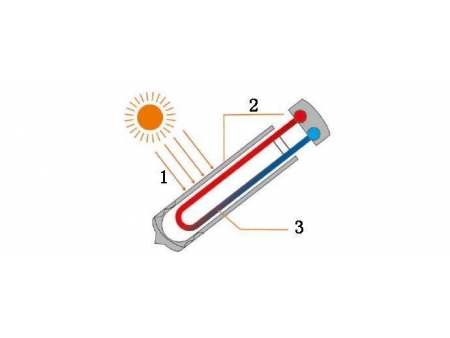

1. Luz solar;   2. Tubo de vacío;   3. Tubo en U

Principio de funcionamiento
La luz del sol brilla sobre la pared exterior del tubo de vacío, así como en el espejo que refleja nuevamente la luz sobre la pared exterior del tubo de vacío. De este modo, la energía solar es absorbida por la totalidad del tubo de vacío y convertida en energía térmica, que luego se transfiere a la tubería en U a través del ventilador para así poder calentar el medio de transmisión de calor en el interior del tubo. Más adelante, el calor es transmitido hasta el tanque de agua.

Parámetros técnicos
Parámetros de los tubos de vacío
Longitud (mm) 2100
Estructura (mm) Vidrio de doble pared
Diámetro del tubo exterior (mm) 84
Espesor del tubo exterior (mm) 2.0
Diámetro del tubo interior (mm) 47
Espesor del tubo interior (mm) 1.6
Material Vidrio borosilicatado de alto grado 3.3
Velocidad de transmisión solar ≥0.92
Tipo de revestimiento AIN/AIN-SS/Cu
Relación de absorción ≥0.94
Grado de vacío (Pa) <5.0×10-4
Temperatura máxima (℃) 250~320
Pérdida de calor (W/m2·℃) ≤0.65
Presión nominal (Mpa) 0.6
Parámetros técnicos
Especificaciones del colector JUS 14-84/47 JUS 16-84/47 JUS 20-84/47
Especificaciones del tubo de vacío φ84/47×2100 φ84/47×2100 φ84/47×2100
No. de tubos de vacío 14 16 20
Peso 50kg 59kg 76kg
Dimensiones externas (mm) 1554×2200×158 1754×2200×158 2154×2200×158
Capacidad del colector 2.59L 2.95L 3.69L
Flujo L/(min·m2) 0.6~1.2 0.6~1.2 0.6~1.2
Tipo de colector Tubo U de aluminio Tubo U de aluminio Tubo U de aluminio
Material aislante Fibra de vidrio Fibra de vidrio Fibra de vidrio
Medio de trabajo Propilenglicol Propilenglicol Propilenglicol
Presión nominal 0.6MPa 0.6Mpa 0.6Mpa
Área total 3.42m2 3.86m2 4.74m2
Área de apertura 2.27m2 2.60m2 3.25m2
Área de absorción 1.336m2 1.526m2 1.908m2
Material de la carcasa Perfil de aluminio Perfil de aluminio Perfil de aluminio
Material del marco Chapa de acero galvanizado Chapa de acero galvanizado Chapa de acero galvanizado
Material del posicionador Nylon Nylon Nylon
Interfaz del colector Tuerca de acoplamiento 3/4" Tuerca de acoplamiento 3/4" Tuerca de acoplamiento 3/4"
Temperatura máxima de trabajo 240℃ 240℃ 240℃

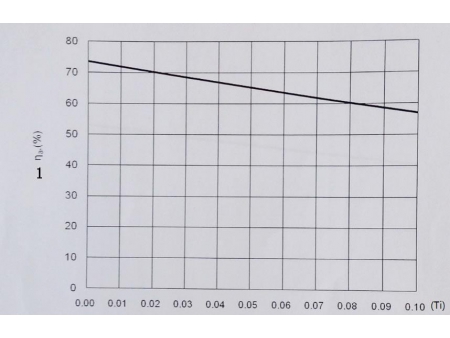

Curva instantánea de eficiencia basada en el área de apertura Aa y temperatura de entrada ti( ajuste lineal)

1. Eficiencia instantánea

La ecuación de eficiencia instantánea del colector es ηa=0.736-1.659Ti*
Ti*=(ti-ta)/G
ti: Temperatura de entrada del fluido de trabajo, ℃
ta: Temperatura ambiental, ℃
G: Irradiancia diaria aproximada sobre el área de apertura del colector solar, W/m2

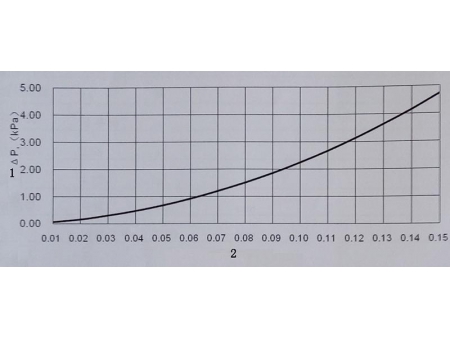

Curva de relación de caída de presión entre los dos extremos △p y flujo de masa m

1. Caída de presión entre los dos extremos;   2. Flujo de los medios
