Línea de Vulcanización Continua, de Cables de Caucho de 6-35kV

Línea de Vulcanización Continua, de Cables de Caucho de 6-35kV
Línea de Vulcanización Continua, de Cables de Caucho de 6-35kV
Solicite un presupuesto

Baicheng Miracle ofrece líneas de vulcanización continua (CV) horizontales para la extrusión continua de productos de aislamiento de caucho, especialmente para fabricar cables de caucho con tensiones de hasta 35kV. La línea está equipada con 3 extrusoras y un cabezal de cruceta convencional; tiene la capacidad de extruir tres capas de pantalla conductora, aislamiento y pantalla aislante en una sola pasada. Los cables de media tensión terminados soportan un rango de tensión de 6Kv-35kV y son ideales para su uso en líneas de distribución y transmisión de energía.


Características
  • Lleva a cabo procesos de triple extrusión para cables de caucho de hasta 35 kV.
  • Tiene la capacidad de fabricar cables eléctricos para una amplia gama de aplicaciones en baja o media tensión.
  • Los cabezales de crucetas triples ofrecen una gran comodidad y facilidad de alineación.
  • Refrigeración por circulación de agua.
  • El tubo telescópico está hecho de acero inoxidable 304.

Nivel de tensión Caucho: 6-35kV
Tamaño del conductor Núcleo de cobre: 25-630mm2 Núcleo de aluminio: 50-800mm2
Peso máx. del cable 9kg/m
Diámetro máx. de cable 60mm
Construcción del cable Pantalla conductora (Capa semiconductora interna) 0.5-1.5mm Aislamiento 1.2-10.5mm Pantalla aislante (Capa semiconductora externa) 0.5-1.5mm
Velocidad de la línea 0-40m/min

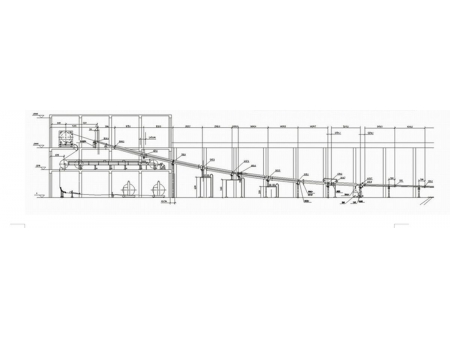

Método de producción Semi catenaria
Longitud de sección de reticulado Aprox. 41m/6 secciones
(6 tubos)
Longitud de sección de enfriamiento 36m/6 secciones
(6 tubos)
Disposición de extrusoras Φ65 extrusora para pantalla conductora
Φ120 extrusora para caucho
Φ90 extrusora para pantalla aislante
Electricidad Capacidad de instalación 500kVA 380 V ±10% 50Hz±1% Trifásico, 4 cables
Agua Presión de agua 0.2-0.6MPa Consumo de agua 15m3/h
(circulación de agua desde tanque de almacenamiento)
Aire comprimido 0.6-0.8MPa Consumo de aire 0.8m3/min
Vapor sobre saturado Presión1.8MPa Consumo 240kg/h
Caldera de vapor saturado (preparada por el usuario) Presión 2.5MPa

Extrusora & Cabezal de cruceta

La línea de extrusión triple conecta tres extrusoras a cabezal de cruceta común de tres capas para la extrusión simultánea de las pantallas de los conductores (Capa semiconductora interna) , las capas de aislamiento y las pantallas de aislamiento (Capa semiconductora externa).


Sistema de Control

El sistema de control garantiza el funcionamiento sincronizado de toda la línea VCV. Todos los sistemas de accionamiento eléctrico pueden funcionar simultáneamente o pueden controlarse de forma independiente. Se puede instalar paradas de emergencia individuales para la estación de enrollado, acumulador, extrusora y estación de enrollado.
