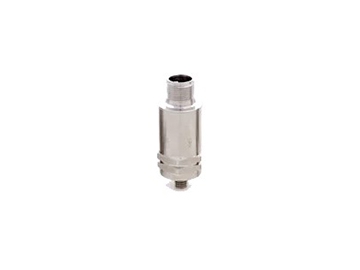

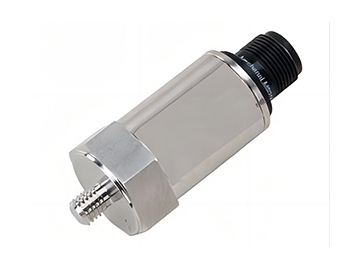

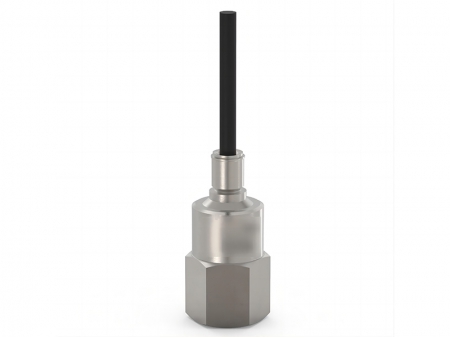

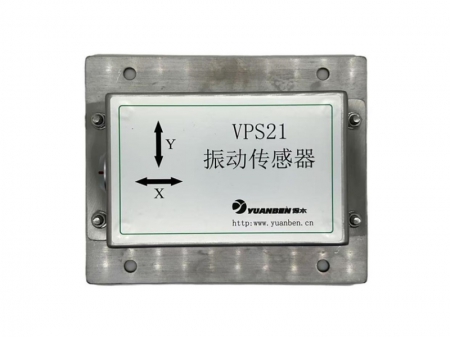

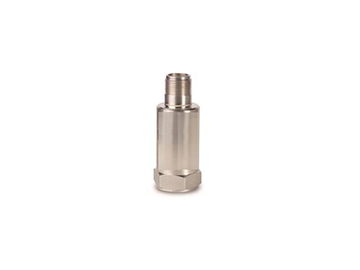

Sensor de Vibraciones VPS (Acelerómetro Triaxial)

Solicite un presupuesto

Nosotros: http://tbttek.com.ar/6-4-triaxial-apparatus.html

Los acelerómetros triaxiales combinan tres sensores en una estructura compacta, lo que permite medir la vibración en tres ejes perpendiculares desde un único punto de instalación. Esto facilita una recolección de datos más rápida y precisa, además de simplificar el cableado en instalaciones permanentes. Son ideales para monitorear maquinaria en espacios de acceso limitado, ya que ofrecen información dinámica completa en las direcciones horizontal, vertical y axial, cubriendo un amplio rango de frecuencias. Además, están sellados con epoxi para garantizar su hermeticidad, y su cableado altamente resistente asegura una conexión fiable y lecturas precisas.

Características

Mide simultáneamente la vibración en tres ejes (X/Y/Z), cubriendo un amplio rango de frecuencias.
Incluye protección contra conexión inversa de cableado.
Fácil de instalar directamente sobre la superficie de la máquina, facilitando su operación y mantenimiento.
Fabricado en instalaciones con certificación ISO 9001, garantizando calidad y precisión.
Protección contra descargas electrostáticas (ESD) y gran resistencia a interferencias.

Parámetros técnicos

Modelo		VPS-1120	VPS-3120
Sensibilidad, ±5%, 25℃		500 mV/g	100 mV/g
Rango de aceleración, VDC>22 V		10 g máx.	50 g máx.
Amplitud / No - linealidad		1%	1%
Frecuencia de respuesta	±5%	0.7-5,000 Hz	0.7-5,000 Hz
	±10%	0.5-9,000 Hz	2-2,000 Hz
	±3 dB	0.2-10,000 Hz	0.2-10,000 Hz
Frecuencia de resonancia		30 kHz	30 kHz
Sensibilidad transversal, máx.		5% del axial	5% del axial
Temperatura de respuesta	-50℃	-10%	10%
	25℃	0%	0%
	80℃	3%	3%
	120℃	10%	-7%
Requisitos de potencia
Fuente de voltaje		18-30 VCC	18-30 VCC
Diodo regulador de corriente		2-10 mA	2-10 mA
Ruido eléctrico, Equiv. g
Banda ancha 2.5 Hz to 25 kHz		250μg	150μg
Espectro	10 Hz	2.5μg/V Hz	20μg/VHz
	100 Hz	1.5μg/VHz	2μg/VHz
	1,000 Hz	1.5μg/VHz	0.6μg/VHz
Intensidad de salida, máx.		100Ω	100Ω
Tensión de salida de polarización		12 VCC	12 VCC
Conexión a tierra		caja aislada blindaje interno	caja aislada blindaje interno
Rango de temperatura		-50° a 120℃	-50° a 120℃
Límite de vibración		500 g máx.	500 g máx.
Límite de impacto		5,000 g máx.	5,000 g máx.
Sensibilidad electromagnética, Equiv. g, máx.		70 μg/gauss	100 μg/gauss
Sellado		Hermética	Epoxi
Sensibilidad máx. a la deformación de la base		0.0002 g/μ deformación	0.0005 g/μ deformación
Material de la cubierta		Acero inoxidable 316L	Aluminio con revestimiento duro
Fijación		Agujero roscado 1/4-28 UNF	tornillo de cabeza hexagonal fija de 1/4-28
Conector de salida		2 contactos, estilo MIL-C-5015	4 contactos, Bendix PC02A-8-4P
Conector de acoplamiento		-	R9W
Cableado recomendado		J10/J9T2A	J9T4
