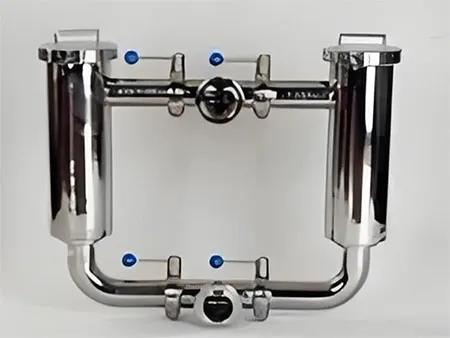

Filtro Tubular (Filtro Dúplex en Línea)

Solicite un presupuesto

Nosotros: http://foodmachinery.es/5-7-tube-filter.html

Este filtro es una solución compacta y eficaz para eliminar partículas finas de líquidos dentro de las tuberías, brindando protección a los equipos fundamentales como compresores, bombas e instrumentos. Su diseño optimizado tiene un rendimiento seguro en distintas aplicaciones industriales. Además, el filtro pasa por un proceso de pulido en varias etapas, para obtener una superficie de contacto con rugosidad de Ra 0.4 µm y cumplir con los estándares de calidad casi sanitaria. Su acabado totalmente pulido tipo espejo optimiza tanto la limpieza como la eficiencia operativa.

Aplicaciones

Es adecuado para eliminar partículas en líquidos como aceites comestibles, bebidas, licores y otros productos de grado alimenticio. Se adapta correctamente a procesos químicos, asegurando protección eficaz para los equipos en plantas de procesamiento de productos químicos.

Condiciones de operación

Temperatura máxima de trabajo: 150°C

Materiales

Cuerpo del filtro: Acero inoxidable (304 o 316L)
Válvulas de escape y drenaje: Acero inoxidable (304 o 316L)
Sellos y juntas: Fabricados en EPDM, PTFE, caucho fluorado o silicona para asegurar la resistencia y prolongar su vida útil.

Conexiones

Instalación de la cubierta del filtro: Incluye conexiones de acoplamiento rápido para una instalación sencilla.
Entrada/salida: Conexiones de triple abrazadera disponibles en tamaños de 2", 2,5" y 3".

Acabado Superficial

Tipos de acabado: Pulido mecánico, pulido electrolítico o arenado según las necesidades de la aplicación.
Precisión del pulido: Interior con una suavidad de 0.4 µm y exterior de 0.6 µm, adecuado para procesos que requieren alta pureza y sean de fácil limpieza.

Parámetros técnicos

	Entrada/salida de 2’’				Entrada/salida de 2.5’’				Entrada/salida de 3’’
Tamaño del cartucho (mm)	46	48	56	58	46	48	56	58	56	58
Altura total (mm)	621	833	621	833	621	833	621	833	621	833
Distancia de la entrada al centro (mm)	89				108				127
Diámetro de la cubierta (mm)	Ø101.6		Ø129		Ø101.6		Ø129		Ø129
Altura desde la entrada N1 hasta la tapa del filtro (mm)	100				100				100
Diámetro del elemento filtrante (mm)	Ø76		Ø100		Ø76		Ø100		Ø100
Longitud del elemento filtrante (mm)	554	766	554	766	554	766	554	766	554	766
