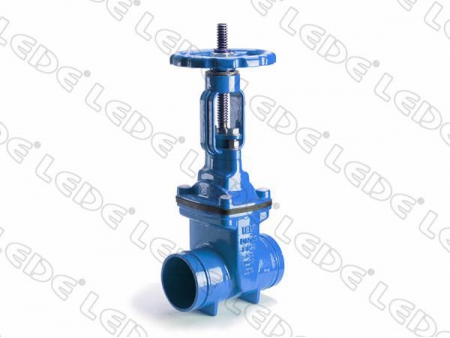

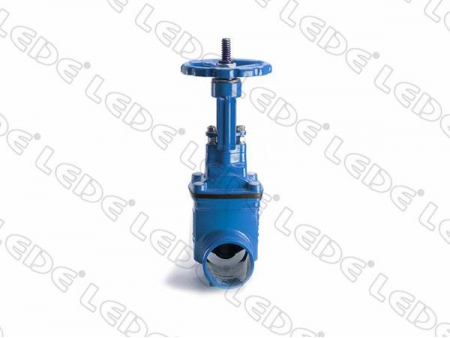

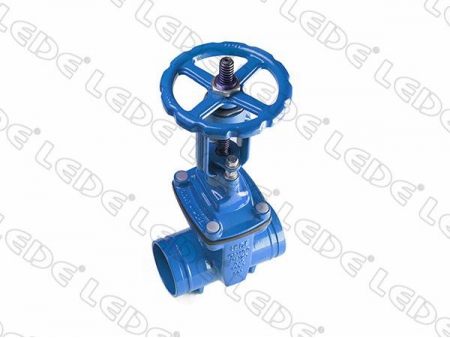

Válvula de compuerta de cierre elástico OS&Y para control de flujo de agua

Válvula de compuerta de cierre elástico OS&Y para control de flujo de agua
Válvula de compuerta de cierre elástico OS&Y para control de flujo de agua
Válvula de compuerta de cierre elástico OS&Y para control de flujo de agua
Solicite un presupuesto

    Válvula de compuerta de cierre elástico OS&YEspecificaciones
    Características
    1. La válvula de compuerta de cierre elástico OS&Y es uno de nuestros productos más nuevos, es simple y se mantiene fácilmente.
    2. La válvula de compuerta tiene alta presión y bajo par de torsión. La presión puede llegar a PN40 con un par de torsión estándar de 1/3.
    3. Cuando la válvula se encuentra abierta totalmente, las partes sellantes superiores permiten el acceso de agua.
    4. La válvula tiene un canal derecho. Cuando la válvula está abierta completamente, el disco dejará completamente libre al canal, para que no haya resistencia al pasaje de fluido.
    5. La superficie interna y externa de la válvula están recubiertas con polvo epoxy. Por lo cual, la pintura de la superficie de la válvula es pareja, y la abertura de la misma es segura para permitir el paso de bebidas, comida y productos de la industria farmacéutica.

    Información técnica
    Diámetro nominal DN50-600
    Presión nominal PN 10/16/25/40
    Válvula estándar EN1171
    Largo de punta a punta EN558-1 ISO5752
    Brida estándar EN1092-2 ISO7005-2 ASME-B16.42
    Ranura estándar GB 5135.11 (opcional) AWWA C606
    Prueba estándar EN12266 AWWA C515 GB 5135.6
    Rango temperatura 0 ~ 80C
    Válvula de compuerta de cierre elástico OS&YEspecificaciones y listado de partes
    No. Nombre de las partes Materiales
    1 Cuerpo Hierro dúctil
    2 Protector EPDM
    3 Bonete de la junta EPDM
    4 Bonete Hierro dúctil
    5 Tornillo Galvanizado en caliente de acero al carbono o acero inoxidable
    6 Balancín Hierro dúctil
    7 Racor Hierro dúctil
    8 Volante Hierro dúctil
    9 Tuerca de compactación Galvanizado en caliente de acero al carbono o acero inoxidable
    10 Tornillo de doble rosca Galvanizado en caliente de acero al carbono o acero inoxidable
    11 Tuerca Galvanizado en caliente de acero al carbono o acero inoxidable
    12 Tuerca Galvanizado en caliente de acero al carbono o acero inoxidable
    13 Arandela chata Galvanizado en caliente de acero al carbono o acero inoxidable
    14 Anillo sellante EPDM
    15/16/17 O-rings EPDM o NRM
    18 Embalaje PTFE
    19/20 Disco deslizante Bronce o POM
    21 Manguito roscado Bronce
    22 Tuerca de bloqueo Galvanizado en caliente de acero al carbono o acero inoxidable
    23 Cuña Hierro dúctil EPDM
    24 Vástago Acero inoxidable 304 o 1Cr17Ni2Cr13
    Válvula de compuerta de cierre elástico OS&Y Serie 14
    Z41X-01 Presión nominal PN 10/16
    Dimensiones Presión Tamaño (mm)
    OD OK L H H1 H Od
    DN Pulgada PN
    50 2 10/16 165 125 150 441 358.5 420.5 22
    65 2.5 10/16 185 145 170 452 359.5 429.5 22
    80 3 10/16 200 160 180 478 378 462 22
    100 4 10/16 220 180 190 559.5 449.5 553 24
    125 5 10/16 250 210 200 674.5 549.5 677 28
    150 6 10/16 285 240 210 734 591.5 747 28
    200 8 10 340 295 230 905.5 735.5 938 32
    16 340 295 905.5 735.5 938
    250 10 10 400 350 250 1100.5 900.5 1161 36
    16 400 355 1100.5 900.5 1161
    300 12 10 455 400 270 1273 1045.5 1353 40
    16 455 410 1273 1045.5 1353
    350 14 10 505 460 290 1484.5 1232 1585 40
    16 520 470 1492 1232 1585
    400 16 10 565 515 310 1684.5 1402 1805 44
    16 580 525 1692 1402 1805
    450 18 10 615 565 330 1868.5 1561 2065 50
    16 640 585 1881 1561 2065
    500 20 10 670 620 350 2068 1733 2238 50
    16 715 650 2090.5 1733 2238
    600 24 10 780 725 390 2390 2000 2605 50
    16 840 770 2420 2000 2605
    Válvula de compuerta de cierre elástico OS&Y Serie 14
    Z41X-01 Presión nominal PN 25/40
    Dimensiones Presión Tamaño (mm)
    OD OK L H H1 H2 Od
    DN Pulgada PN
    50 2 25 165 125 150 441 358.5 420.5 22
    40 165 125 441 358.5 420.5
    65 2.5 25 185 145 170 452 359.5 429.5 22
    40 185 145 452 359.5 429.5
    80 3 25 200 160 180 478 378 462 22
    40 200 160 478 378 462
    100 4 25 235 190 190 567 449.5 553 24
    40 235 190 567 449.5 553
    125 5 25 270 220 200 684.5 549.5 677 28
    40 270 220 684.5 549.5 677
    150 6 25 300 250 210 741.5 591.5 747 28
    40 300 250 741.5 591.5 747
    200 8 25 360 310 230 915.5 735.5 938 32
    40 375 320 923 735.5 938
    250 10 25 425 370 250 1113 900.5 1161 36
    40 450 385 1125.5 900.5 1161
    300 12 25 485 430 270 1288 1045.5 1353 40
    40 515 450 1303 1045.5 1353
    Válvula de compuerta de cierre elástico OS&Y Serie 03
    Z41X-02 Presión nominal PN 10/16
    Dimensiones Presión Tamaño (mm)
    OD OK L H H1 H Od
    DN Pulgada PN
    50 2 10/16 165 125 178 441 358.5 420.5 22
    65 2.5 10/16 185 145 190 452 359.5 429.5 22
    80 3 10/16 200 160 203 478 378 462 22
    100 4 10/16 220 180 229 559.5 449.5 553 24
    125 5 10/16 250 210 254 674.5 549.5 677 28
    150 6 10/16 285 240 267 734 591.5 747 28
    200 8 10 340 295 292 905.5 735.5 938 32
    16 340 295 905.5 735.5 938
    250 10 10 400 350 330 1100.5 900.5 1161 36
    16 400 355 1100.5 900.5 1161
    300 12 10 455 400 356 1273 1045.5 1353 40
    16 455 410 1273 1045.5 1353
    350 14 10 505 460 381 1484.5 1232 1585 40
    16 520 470 1492 1232 1585
    400 16 10 565 515 406 1684.5 1402 1805 44
    16 580 525 1692 1402 1805
    450 18 10 615 565 432 1868.5 1561 2065 50
    16 640 585 1881 1561 2065
    500 20 10 670 620 457 2068 1733 2238 50
    16 715 650 2090.5 1733 2238
    600 24 10 780 725 508 2390 2000 2605 50
    16 840 770 2420 2000 2605
    Válvula de compuerta de cierre elástico OS&Y Serie 03
    Z41X-02 Presión nominal PN 25/40
    Dimensiones Presión Tamaño (mm)
    OD OK L H H1 H2 Od
    DN Pulgada PN
    50 2 25 165 125 178 441 358.5 420.5 22
    40 165 125 441 358.5 420.5
    65 2.5 25 185 145 190 452 359.5 429.5 22
    40 185 145 452 359.5 429.5
    80 3 25 200 160 203 478 378 462 22
    40 200 160 478 378 462
    100 4 25 235 190 229 567 449.5 553 24
    40 235 190 567 449.5 553
    125 5 25 270 220 254 684.5 549.5 677 28
    40 270 220 684.5 549.5 677
    150 6 25 300 250 267 741.5 591.5 747 28
    40 300 250 741.5 591.5 747
    200 8 25 360 310 292 915.5 735.5 938 32
    40 375 320 923 735.5 938
    250 10 25 425 370 330 1113 900.5 1161 36
    40 450 385 1125.5 900.5 1161
    300 12 25 485 430 356 1288 1045.5 1353 40
    40 515 450 1303 1045.5 1353
    Válvula de compuerta de cierre elástico OS&Y AWWA C5
    Z41X-03 Presión nominal Clase150/Clase300
    Dimensiones Presión Tamaño (mm)
    OD OK L H H1 H2 Od
    DN Pulgada Clase
    50 2 150 152 120.7 178 434.5 358.5 420.5 22
    300 165 127 441 358.5 420.5
    65 2.5 150 178 139.7 190 448.5 359.5 429.5 22
    300 190 149.4 454.5 359.5 429.5
    80 3 150 191 152.4 203 473.5 378 462 22
    300 210 168 483 378 462
    100 4 150 229 190.5 229 564 449.5 553 24
    300 254 200 576.5 449.5 553
    125 5 150 254 216 254 676.5 549.5 677 28
    300 280 235 689.5 549.5 677
    150 6 150 279 241.3 267 731 591.5 747 28
    300 318 269.7 750.5 591.5 747
    200 8 150 343 298.5 292 907 735.5 938 32
    300 381 330.2 926 735.5 938
    250 10 150 406 362 330 1103.5 900.5 1161 36
    300 445 387.4 1123 900.5 1161
    300 12 150 483 431.8 356 1287 1045.5 1353 40
    300 520 450.9 1305.5 1045.5 1353

    La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de válvula de compuerta de cierre elástico OS&Y, proporciona productos de conexión de tuberías y control de flujo para sistemas de protección contra incendios. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto válvulas de compuerta de cierre elástico de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas..
