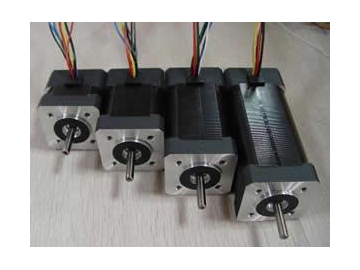

Motor de imán sinterizado sin escobillas de 42mm
Solicite un presupuesto
Características
Estándar NEMA 17, alto esfuerzo de torsión y alta eficiencia
Aplicaciones
Industria de vehículos: filtro de aire del coche
Automatización industrial: componentes electrónicos, puertas automáticas
Industria médica: analizador bioquímico, centrífugo
| Modo de conexión de los cables | Estrella |
| Ángulo de distribución de hall | Ángulo eléctrico de 120 grados |
| Cigüeñal | 0.025mm |
| Juego radial | 0.02mm@450g |
| Juego axial | 0.08mm@450g |
| Máxima fuerza radial | 28N @ 20mm desde la brida |
| Máxima fuerza axial | 10N |
| Clase de aislamiento | Clase B |
| Rigidez dieléctrica | 500VAC para un minuto |
| Resistencia de aislamiento | 100MΩMin., 500VDC |
| Modelo | FL42BLB01 | FL42BLB02 | FL42BLB03 | FL42BLB04 |
| Número de polos | 6 | |||
| Número de fases | 3 | |||
| Voltaje nominal VDC | 24 | |||
| Velocidad nominal RPM | 3000 | |||
| Torsión de parada continua N.m | 0.074 | 0.20 | 0.35 | 0.49 |
| Torsión nominal N.m | 0.064 | 0.17 | 0.3 | 0.43 |
| Potencia nominal W | 20 | 53.5 | 94 | 135 |
| Torsión máxima N.m | 0.19 | 0.51 | 0.9 | 1.29 |
| Corriente máxima A | 3.5 | 9 | 14.5 | 20.8 |
| Resistencia fase a fase ohms | 3.6 | 1.05 | 0.54 | 0.4 |
| Inductancia fase a fase mH | 1.8 | 0.75 | 0.45 | 0.3 |
| Torsión constante N.m/A | 0.057 | 0.058 | 0.062 | 0.0624 |
| Fuerza contra-electromotriz Vrms/Krpm | 4.2 | 4.3 | 4.57 | 4.6 |
| Inercia del rotor g.cm2 | 80 | 100 | 120 | 140 |
| Longitud del cuerpo mm | 40.3 | 60.3 | 80.3 | 100.3 |
| Peso Kg | 0.4 | 0.6 | 0.8 | 1.0 |
