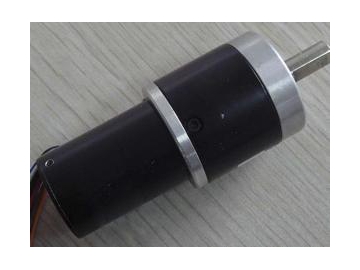

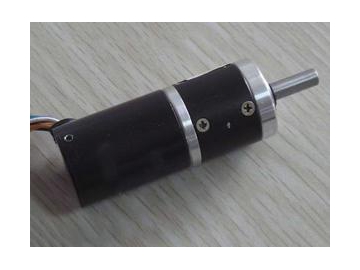

Motor sin escobillas de 28mm
Solicite un presupuesto
El motor sin escobillas 28mm se caracteriza por una alta densidad de potencia y un control de velocidad constante. Es adecuado para utilizarlo a alta velocidad. Por ejemplo, se utiliza para las bombas en cojines de masajes de la industria automovilística.
EspecificacionesModo de conexión de los cables | Delta |
Ángulo de distribución de hall | Ángulo eléctrico de 120 grados |
Cigüeñal | 0.025mm |
Juego radial | 0.02mm a 450g |
Juego axial | 0.08mm a 450g |
Máxima fuerza radial | 15N a 10mm desde la brida |
Máxima fuerza axial | 10N |
Clase de aislamiento | Clase B |
Rigidez dieléctrica | 500V Corriente continua para un minuto |
Resistencia de aislamiento | 100MΩ Min., 500V DC |
Modelo | FL28BL26 | FL28BL38 | FL28BL77 |
Número de polos | 4 | 4 | 4 |
Número de fases | 3 | 3 | 3 |
Voltaje nominal V Corriente continua | 15 | 24 | 24 |
Velocidad nominal RPM | 8000 | 10000 | 3700 |
Torsión de parada continua mN·m | 8.4 | 17 | 60 |
Torsión nominal mN·m | 7 | 14.12 | 50 |
Potencia nominal W | 6 | 14.78 | 16 |
Torsión máxima mN·m | 21 | 42.4 | 150 |
Corriente máxima A | 2.5 | 2.8 | 3 |
Resistencia fase a fase Ω | 8 | 4.63 | 4.67 |
Inductancia fase a fase mH | 2 | 3 | 3.5 |
Torsión constante | 13.7 | 16 | 50 |
Inercia del rotor g·cm2 | 1.23 | 2.12 | 5.98 |
Longitud del cuerpo mm | 26 | 38 | 77 |
Masa Kg | 0.060 | 0.082 | 0.280 |
Motor sin escobillas con estator sin ranura

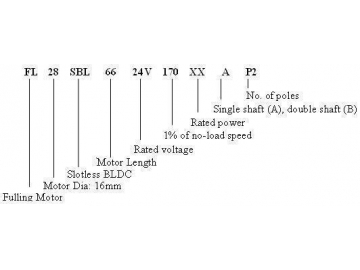

FL28SBL66-24V-170-XXA-P2 Serie
Modo de conexión de los cables | Estrella |
Ángulo de distribución de hall | Ángulo eléctrico de 120 grados |
Juego radial | 0.025mm a 460g |
Juego axial | 0.025mm a 4000g |
Máxima fuerza radial | 60N a 20mm del reborde |
Máxima fuerza axial | 15N |
Clase de aislamiento | Clase F |
Rigidez dieléctrica | 500V DC para un minuto |
Resistencia de aislamiento | 100MΩ Min., 500V DC |
No. | Color correspondiente | No. de línea | Función | Observaciones |
1 | Rojo | UL1332 AWG26 | Hall | 5-24V |
2 | Azul | Hall A | ||
3 | Verde | Hall B | ||
4 | Blanco | Hall C | ||
5 | Negro | GND | Polo negativo | |
6 | Amarillo | UL1332 AWG22 | Motor U | |
7 | Rojo | Motor V | ||
8 | Negro | Motor W |
Unidad | Tolerancia | FL28SBL66-24V-170-75A | FL28SBL44-24V-170-35A | |
Número de polos | 2 | 2 | ||
Número de fases | 3 | 3 | ||
Voltaje nominal | V DC | 24 | 24 | |
Velocidad sin carga | RPM | ±10% | 17000 | 17000 |
Corriente sin carga | A | ±10% | 0.28 | 0.39 |
Velocidad nominal | RPM | ±10% | 14000 | 14000 |
Torsión nominal | mN·m | 54 | 24 | |
Potencia nominal | W | 79 | 37 | |
Torsión máxima | mN·m | 162 | 75 | |
Corriente máxima | A | 12 | 6 | |
Resistencia fase a fase | Ω a 25℃ | ±10% | 1.03 | 2.2 |
Inductancia fase a fase | mH | ±20% | 0.095 | 0.22 |
Torsión constante | ±10% | 13.28 | 13.25 | |
Constante de velocidad del motor | mV/RPM | ±10% | 1.39 | 1.39 |
Inercia del rotor | g·cm2 | 14.5 | 7.5 | |
Longitud(L) | mm | 66 | 44 | |
Peso | g | 225 | 135 |
