Las soldadoras de alta frecuencia son por lo general utilizadas para la fabricación de tubos de acero soldados, tubos y cuadrados estructurales, y tubos rectangulares. Las soldadoras de alta frecuencia se instalan en la máquina para fabricar tubos y se utilizan para soldar los bordes abiertos del tubo luego de que hayan sido conformados de un fleje plano en la máquina para fabricar tubos.

La soldadura es de manera continua hasta cientos de pies cada minute, y utiliza ondas de sonido de alta frecuencia (energía térmica). Estas ondas de sonido de alta frecuencia se concentran en los bordes abiertos de los tubos conformados hasta que el tubo esté al rojo vivo y luego los bordes se unen por medio de series de rollos para así formar una unión soldada.

Composición

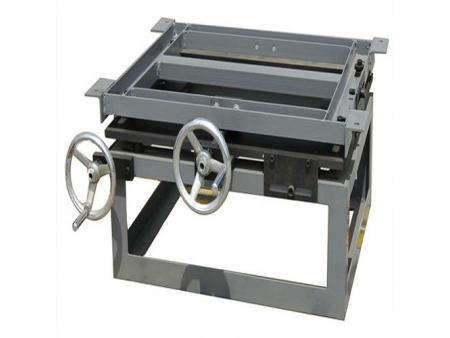

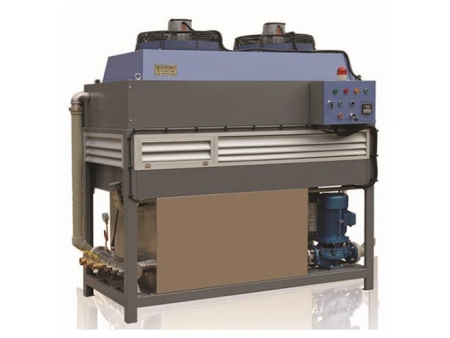

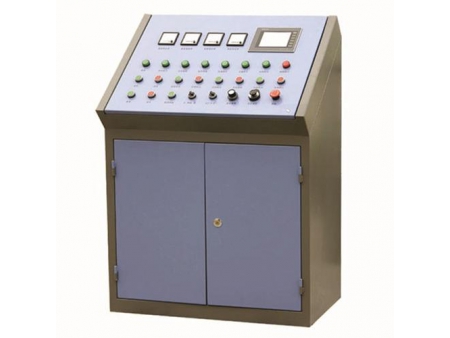

La soldadora de alta frecuencia consta de un gabinete de rectificación, inversor, gabinete de salida, conector de fibra óptica, Sistema de refrigeración por agua en circuito cerrado, operador central, y dispositivos de ajustes mecánicos.

Características
  • La soldadora está diseñada con un circuíto electrico simple, y es fácil de instalar. Es fácil de mantener y cuenta con protección integral.
  • Produce poco ruido y baja contaminación a red eléctrica.
  • La soldadora es fácil de operar, sin presión alta.
  • La soldadora tiene una eficiencia de trabajo máxima de más de 85%, por lo tanto se ahorra energía y se necesita de menos agua para el sistema de refrigeración.
  • Sumamente fiable y de operación estable.
  • No necesita de mantenimiento complejo, los usuarios pueden llevar a cabo el mantenimiento de las máquinas por su cuenta.
  • Gracias al equipamiento necesario, la soldadora se puede usar con la potencia nominal.
  • El dispositivo de control es universal y no necesitas de configuración adicional.
Índice de diseños principals de las soldadoras de alta frecuencia
Potencia de Salida Corriente Continua Modelo Voltaje Nominal Corriente Nominal Rango de Frecuencia Funcionamiento Rango de Aplicación
60kW 80kW GGP60-0.5-HC 450V 180A 450~500kHz Continuo Tubo redondo: φ8~φ20mm
Espesor: 0.4~0. 7mm
100kW 120kW GGP100-0.45-HC 450V 270A 400~450kHz Continuo Tubo redondo: φ16~φ45mm
Espesor: 0.6~1.5mm
150kW 180kW GGP150-0.4-HC 450V 400A 350~400kHz Continuo Tubo redondo: φ20~φ50mm
Espesor: 0.8~2.0mm
200kW 240kW GGP200-0.35-HC 450V 530A 300~350kHz Continuo Tubo redondo: φ45~φ76mm
Espesor: 1.5~3.25mm
250kW 300kW GGP250-0.35-HC 450V 670A 300~350kHz Continuo Tubo redondo: φ45~φ89mm
Espesor: 1.5~4.0mm
300kW 360kW GGP300-0.35-HC 450V 800A 300~350kHz Continuo Tubo redondo: φ50~φ114mm
Tubo cuadrado: under 200×200mm
Espesor: 2.5~4.0mm
400kW 480kW GGP400-0.3-HC 450V 1070A 200~300kHz Continuo Tubo redondo: φ114~φ165mm
Tubo cuadrado: under 200×200mm
Espesor: 4.0~8.0mm
500kW 600kW GGP500-0.3-HC 450V 1330A 200~300kHz Continuo Tubo redondo: φ165~φ219mm
Tubo cuadrado: 200×200mm~300×300mm
Espesor: 4.0~10.0mm
600kW 720kW GGP600-0.3-HC 450V 1600A 200~300kHz Continuo Tubo redondo: φ219~φ273mm
Tubo cuadrado: 200×200mm~300×300mm
Espesor: 6.0~12.0mm
700kW 840kW GGP700-0.25-HC 450V 1870A 150~250kHz Continuo Tubo redondo: φ219~φ325mm
Tubo cuadrado: 300×300mm~400×400mm
Espesor: 6.0~12.0mm
800kW 960kW GGP800-0.25-HC 450V 2130A 150~250kHz Continuo Tubo redondo: φ273~φ406mm
Tubo cuadrado: 300×300mm~400×400mm
Espesor: 6.0~14.0mm
1000kW 1200kW GGP1000-0.25-HC 450V 2670A 150~250kHz Continuo Tubo redondo: φ355~φ508mm
Tubo cuadrado: 300×300mm~500×500m
Espesor: 4.0~16.0mm
1200kW 1440kW GGP1200-0.25-HC 450V 3200A 150~250kHz Continuo Tubo redondo: φ325~φ610mm
Tubo cuadrado: 300×300mm~500×500mm
Espesor: 4.0~20.0mm
