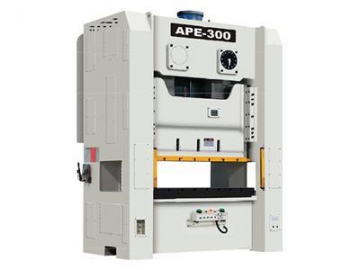

Prensa mecánica de estampado con bastidor cerrado
Solicite un presupuesto
Punzonadora Neumatica Industriales, Prensa Punzonadora Neumática
La prensa mecánica de estampado con bastidor cerrado, serie JH36, cuenta con un sistema de transmisión multimanivela con dos modos de operación: de procesamiento pausado y de retorno rápido.
- JH36-110
- JH36-160
- JH36-200
- JH36-250
- JH36-315
- JH36-400
- JH36-500
Características
- El modo de retorno rápido en dos puntos incrementa la eficiencia de producción alrededor de 30%, comparada con prensas de manivela tradicional.
- Alta precisión que cumple con el estándar JIS de primer grado.
- La máquina hace uso de tecnología de soldado y se caracteriza por su elevada rigidez.
- Utiliza rieles-guía prolongados con ocho superficies de contacto para asegurar la exactitud de la prensa. Los modelos JH36-110U y JH36-160 utilizan rieles-guía con seis superficies de contacto.
- Un embrague neumático de fricción en seco es requerido para asegurar el acoplamiento y separación. Además, el embrague no se sobrecalienta cuando se encuentra en estado semienganchado por periodos cortos.
- Su sistema hidráulico de protección contra sobrecarga, extremadamente sensible, protege la máquina contra daños severos, causados por una operación incorrecta.
- El aceite de lubricación es suministrado automáticamente a la prensa de estampado para reducir el desgaste de sus componentes.
- La máquina utiliza conversión y modulación de frecuencia para garantizar la exactitud en la operación y una estabilidad excelente.
- Su controlador lógico programable (PLC) facilita ampliamente la operación del equipo.
- La prensa puede ser personalizada, de acuerdo con los requerimientos del cliente, con una varilla de salida de material, cojín neumático, alimentador con cojinetes de deslizamiento, alimentador automático y/u otros dispositivos.
Especificaciones
Modelo | JH36-110 | JH36-160 | JH36-200 | JH36-250 | JH36-315 | JH36-400 | JH36-500 | JH36-630 | ||||||
Fuerza nominal (kN) | 1100 | 1600 | 2000 | 2500 | 3150 | 4000 | 5000 | 6300 | ||||||
Carrera a presión nominal | 5 | 3 | 6 | 3 | 7 | 4 | 7 | 4 | 8 | 8 | 10 | 10 | ||
Carrera del cabezal (mm) | 180 | 110 | 200 | 130 | 230 | 150 | 250 | 180 | 250 | 250 | 280 | 300 | ||
Golpes por minuto | 35-65 | 45-80 | 30-50 | 35-65 | 25-45 | 30-55 | 20-40 | 30-50 | 23-35 | 20-35 | 18-25 | 15-25 | ||
Altura máx. del troquel (mm) | 400 | 435 | 450 | 485 | 500 | 540 | 550 | 585 | 550 | 550 | 580 | 600 | ||
Ajuste de altura del troquel (mm) | 90 | 100 | 110 | 120 | 120 | 120 | 120 | 120 | ||||||
Distancia entre columnas (mm) | 1750 | 1970 | 2200 | 2400 | 2600 | 2750 | 2900 | 3100 | ||||||
Superficie para montaje del portatroquel en el cabezal | Ancho (mm, izq.-der.) | 1360 | 1500 | 1850 | 2000 | 2100 | 2300 | 2400 | 2600 | |||||
Largo (mm, adelante-atrás) | 520 | 580 | 650 | 700 | 750 | 800 | 850 | 1100 | ||||||
Tamaño del portamatriz | Ancho (mm, izq.-der.) | 1700 | 1930 | 2100 | 2300 | 2400 | 2700 | 2850 | 3000 | |||||
Largo (mm, adelante-atrás) | 680 | 760 | 840 | 920 | 950 | 1000 | 1200 | 1400 | ||||||
Aperturas laterales | Altura (mm) | 500 | 500 | 600 | 600 | 600 | 600 | 700 | 700 | |||||
Largo (mm, adelante-atrás) | 600 | 750 | 800 | 900 | 900 | 900 | 1000 | 1000 | ||||||
Dimensiones totales de la prensa punzonadora | Ancho (mm, izq.-der.) | 2350 | 2600 | 3050 | 3350 | 3550 | 3800 | 3950 | 4000 | |||||
Largo (mm, adelante-atrás) | 1950 | 2370 | 2500 | 2650 | 2700 | 2800 | 3600 | 3900 | ||||||
Altura (mm) | 3530 | 3900 | 4400 | 4900 | 5200 | 5300 | 5750 | 6100 | ||||||
Potencia del motor principal (kW) | 15 | 22 | 22 | 30 | 37 | 37 | 45 | 55 |
