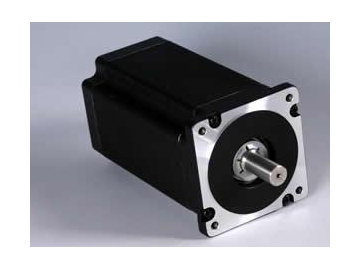

Motor sin escobillas con un tamaño de 57mm
Solicite un presupuesto
Características
Alta estabilidad, buena relación coste-rendimiento, niveles de ruido bajos, amplio rango de regulación de velocidad
Uso
Industria de dispositivos automatizados: máquinas de bobinado, puertas automáticas
Industria de la publicidad: máquina de prototipado rápido
Industria de tratamiento de aguas: Bombas para fluidos
Industria de la comunicación: antenas marinas por satélite
Industria de instrumentos científicos: instrumentos de análisis de calidad del carbón
Industria de la alimentación: máquinas de helados
Industria de dispositivos eléctricos para el hogar: cortacésped, etc.
Modo de conexión de los cables | Delta |
Ángulo de distribución de hall | Ángulo eléctrico de 120 grados |
Cigüeñal | 0.025mm |
Juego radial | 0.02mm a 460g |
Juego axial | 0.08mm a 4000g |
Máxima fuerza radial | 75N a 20mm desde la brida |
Máxima fuerza axial | 15N |
Clase de aislamiento | Clase B |
Rigidez dieléctrica | 500V DC para un minuto |
Resistencia de aislamiento | 100MΩ Min., 500V DC |
No. | Color correspondiente | No.de línea | Función | Observaciones |
1 | Rojo | UL1430 AWG26 | Vcc | Voltaje de suministro para sensores de hall |
2 | Azul | Hall A | ||
3 | Verde | Hall B | ||
4 | Blanco | Hall C | ||
5 | Negro | GND | Tierra para sensores hall | |
6 | Amarillo | UL1430 AWG20 | Fase A | |
7 | Rojo | Fase B | ||
8 | Negro | Fase C |

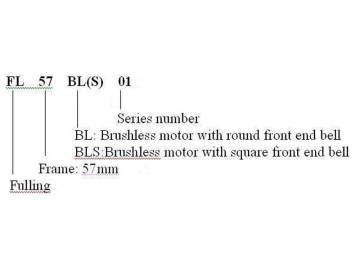

Modelo | FL57BL(S)005 | FL57BL(S)01 | FL57BL(S)02 | FL57BL(S)03 | FL57BL(S)04 |
Número de polos | 4 | ||||
Número de fases | 3 | ||||
Voltaje nominal V DC | 36 | ||||
Velocidad nominal RPM | 4400 | 4000 | 4300 | 4000 | 4000 |
Torsión nominal N·m | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
Potencia nominal W | 25 | 46 | 99 | 138 | 184 |
Torsión máxima N·m | 0.16 | 0.39 | 0.7 | 1 | 1.27 |
Corriente máxima A | 3.5 | 6.8 | 11.5 | 16.5 | 20.5 |
Resistencia fase a fase Ω | 4.3 | 1.63 | 0.64 | 0.45 | 0.33 |
Inductancia fase a fase mH | 8.6 | 4.39 | 2 | 1.5 | 0.95 |
Torsión constante | 0.052 | 0.06 | 0.060 | 0.063 | 0.063 |
Constante de velocidad del motor V/KRPM | 3.8 | 4.5 | 4.45 | 4.8 | 4.6 |
Inercia del rotor g·cm2 | 30 | 75 | 119 | 173 | 230 |

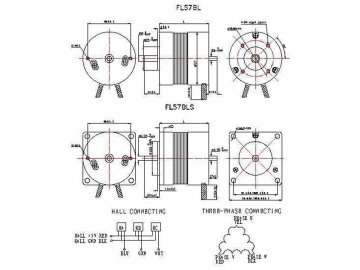

Longitud del cuerpo (L) mm | 43.6 | 53.6 | 73.6 | 93.6 | 113.6 |
Peso kg | 0.33 | 0.44 | 0.72 | 0.95 | 1.2 |
FL57BL(S)005/01/02/03
HA | HB | HC | U | V | W |
1 | 1 | 0 | X | L | H |
0 | 1 | 0 | H | L | X |
0 | 1 | 1 | H | X | L |
0 | 0 | 1 | X | H | L |
1 | 0 | 1 | L | H | X |
1 | 0 | 0 | L | X | H |
HA | HB | HC | U | V | W |
0 | 0 | 1 | X | H | L |
0 | 1 | 1 | H | X | L |
0 | 1 | 0 | H | L | X |
1 | 1 | 0 | X | L | H |
1 | 0 | 0 | L | X | H |
1 | 0 | 1 | L | H | X |
