Polipasto de cable de acero para monorriel

	Unidad de medida	3.2t-M5(2m)					5t-M5-M5(2m)					10t-M5-M5(2m)
Atura de izaje	m	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18
Velocidad de izaje	m/min	0.8/5					0.9/5.5					0.8/5
Velocidad de movimiento	m/min	Frecuencia variable: 0-20
Potencia del motor de izaje	kw	0.45/3.2					0.9/6					1.5/9.5
Potencia del motor de movimiento	kw	0.37（50Hz）/0.64（87Hz）					0.37（50Hz）/0.64（87Hz）					0.55（50Hz）/0.96（87Hz）
Peso	kg	290	296	317	338	358	380	388	417	446	475	690	708	755	802	849
Rango de brida de la viga L	mm	L max=500					L max=600					L max=600
Tamaño de viga H	mm	240					254					328
Tamaño del gancho máximo C	mm	C min=550（mientras que L≤250mm)					C min=600（mientras que L≤250mm)					C min=780（mientras que L≤300mm）
Largo total D	mm	1064					1064					1204
Altura total (no incluye gancho) F	mm	430					534					641

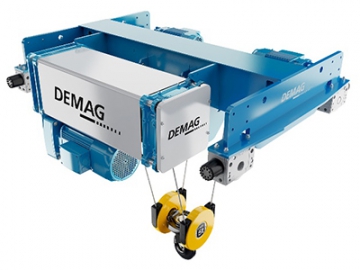

Polipasto de cable de acero DEMAG de 5 toneladas

Capacidad de izaje: 5ton
Altura de izaje: 6-12m
Velocidad de traslación del carro: 0-20m/min
Suministro de energía: 380V, 3P, 50hz

Polipasto de cable de acero para birraíl

3.2- Polipasto de cable de acero para birraíl de 10t

		Gancho simple	Cable de acero 3.2t-M5（2m）-4/1					Cable de acero 5t-M5（2m）-4/1					Cable de acero 10t-M5（2m）-4/1					Cable de acero 10t-M5（2m）-4/2
		Gancho doble	----					----					10/3.2t					10/3.2t
Altura de izaje H		m	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18
Velocidad de izaje (potencia del motor de izaje) la doble velocidad y frecuencia variable son opcionales		m/min	0.7/4 （2.5kw）					0.9/5.7 （4.9kw）					0.6/4 （7.6kw）					----
			0.8/5 （3.2kw）					1.1/7.1 （6kw）					0.8/5 （9.5kw）					1.2/7 （12.5kw）
			1/6.3 （4kw）					1.4/8.9 （7.6kw）					1/6.3 （12.5kw）					1.4/8.9 （16kw）
Velocidad de movimiento / potencia del motor de movimiento		kw	0-20m/min 1x0.3kw					0-20m/min 1x0.45kw					0-20m/min 2x0.45kw					0-20m/min 2x0.45kw
Presión de la rueda máxima/carril aplicable		KN/mm	～13KN / 30x40mm					～19KN / 30x40mm					～34KN / 30x50mm					～34KN / 30x50mm
Ancho de vía estándar L		mm	1400		1800		2000	1400		1800		2000	1500		2000		2200	1500			2000
Ancho de vía mínimo permitido A		mm	900	1000	1600	1800	2000	900	1000	1600	1800	2000	1100	1300	1600	2000	2200	1100	1300	1500	1700	1900
Banda de rodadura A (gancho simple/gancho doble)		mm	800					1000					1200/1700					1200/1700
Distancia al centro horizontal entre dos ganchos S		mm	----					----					536					531
Tamaño de viga H (gancho simple/gancho doble)		mm	452					502					588/638					621（664）/671（714）
Tamaño máximo del gancho C		mm	300					300					360					360
Peso en ancho de vía estándar	Gancho simple	kg	748	755	783	810	828	822	830	860	890	910	1133	1150	1192	1216	1280	1250	1265	1310	1340	1410
	Gancho doble		----					----					1430	1450	1520	1570	1650	1550	1565	1640	1695	1780

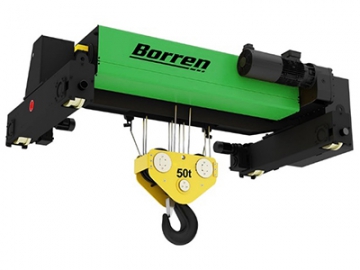

Polipasto de cable de acero para birraíl de 12.5-50t

		Gancho simple	Cable de acero 12.5t-M5（2m）-4/1					Cable de acero 12.5t-M5（2m）-4/2					Cable de acero 16t-M5（2m）-4/1					Cable de acero 20t-M5（2m）-4/1					Cable de acero 25t-M5（2m）-6/1
		Gancho doble	12.5/3.2t					12.5/3.2t					16/3.2t					20/5t					25/5t
Altura de izaje H		m	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18
Velocidad de izaje (potencia del motor de izaje) la doble velocidad y frecuencia variable son opcionales		m/min	0.7/4 （12.5kw）					----					0.7/4 （12.5kw）					----					0.47/2.7 （12.5kw）
			0.8/5 （16kw）					1.8/7.1 （20kw）					0.7/4 （16kw）					0.5/3.4 （16kw）					0.47/2.7 （16kw）
			----					----					1.2/4.9 （20kw）					1/4 （20kw）					0.8/3.3 （20kw）
Velocidad de movimiento / potencia del motor de movimiento		kw	0-20m/min 2x0.65kw					0-20m/min 2x0.65kw					0-20m/min 2x0.65kw					0-20m/min 2x0.65kw					0-20m/min 2x1.1kw
Presión de la rueda máxima/carril aplicable		KN/mm	～44KN / 30x50mm					～44KN / 30x50mm					～55KN / 30x50mm					～68KN / 30x50mm					～80KN / 40x50mm
Ancho de vía estándar L		mm	1500			2100		1500			2100		1500		2100		2400	1500		2100		2400	1500	2400	2700	3400	4000
Ancho de vía mínimo permitido A		mm	1000	1200	1500	2000	2100	1100	1300	1500	1700	1900	1200	1500	1900	2100	2400	1100	1400	1800	2100	2400	1400	2100	2700	3200	3800
Banda de rodadura A (gancho simple/gancho doble)		mm	1400/1800					1400/1800					1400/1800					1400/1800					1600/2200
Distancia al centro horizontal entre dos ganchos S		mm	598					600					598					600					698
Tamaño de viga H (gancho simple/gancho doble)		mm	746(703)/796(753)					721/771					746(703)/796(753)					721/771					881(926)			981(1026)
Tamaño máximo del gancho C		mm	560					560					560					560					980
Peso en ancho de vía estándar	Gancho simple	kg	1580	1640	1780	1865	1970	1710	1770	1910	1995	2100	1610	1675	1820	1910	2020	1625	1695	1845	1940	2055	2320	2465	2585	2780	2880
	Gancho doble		1880	1935	2090	2175	2310	2010	2060	2220	2305	2440	1910	1970	2130	2220	2360	2005	2083	2262	2386	2530	2700	2860	3015	3240	3380

		Gancho simple	Cable de acero 25t-M5（2m）-8/2					Cable de acero 32t-M5（2m）-6/1					Cable de acero 32t-M5（2m）-8/2					Cable de acero 40t-M5（2m）-12/2					Cable de acero 50t-M5（2m）-12/2
		Gancho doble	25/5t					32/5t					32/5t					40/10t					50/10t
Altura de izaje H		m	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18	6	9	12	15	18
Velocidad de izaje (potencia del motor de izaje) la doble velocidad y frecuencia variable son opcionales		m/min	----					----					----					0.6/2.6 （20kw）					----
			1/3.9 （20kw）					0.38/2.3 （16kw）					1-6.2 （38kw）					0.7-4.1 （38kw）					0.5-3.2
			----					0.67/2.7 （20kw）					----					----					----
Velocidad de movimiento / potencia del motor de movimiento		kw	0-20m/min 2x1.1kw					0-20m/min 2x1.1kw					0-20m/min 2x1.1kw					0-20m/min 2x1.5kw					0-20m/min 2x1.5kw
Presión de la rueda máxima/carril aplicable		KN/mm	～73KN / 40x50mm					～100KN / 40x60mm					～92KN / 40x60mm					～116KN / 40x60mm					～144KN / 50x70mm
Ancho de vía estándar L		mm	2100		2400	2700	3000	1500	2400	2700	3400	4000	2100		2400	2700	3000	2500		3000	3500	4000	2500		3000	3500	4000
Ancho de vía mínimo permitido A		mm	1600	1900	2200	2500	2800	1400	2100	2700	3200	3800	1600	1900	2200	2500	2800	1900	2400	2800	3300	3800	1900	2400	2800	3300	3800
Banda de rodadura A (gancho simple/gancho doble)		mm	1600/2200					1600/2200					1600/2200					1600/2400					1600/2400
Distancia al centro horizontal entre dos ganchos S		mm	697					698					697					788					788
Tamaño de viga H (gancho simple/gancho doble)		mm	971			1051		881(926)			981(1026)		971			1051		990/1090			1090		990/1090			1090/1190
Tamaño máximo del gancho C		mm	850					980					850					1100					1100
Peso en ancho de vía estándar	Gancho simple	kg	2550	2690	2990	3188	3486	2330	2480	2600	2800	2900	2560	2700	3000	3200	3500	3590	3835	4280	4525	5020	3600	3850	4300	4550	5050
	Gancho doble		2940	3090	3420	3528	3976	2710	2875	3030	3260	3400	2950	3100	3430	3640	3990	4280	4545	5040	5335	5880	4290	4560	5060	5360	5910

Si tiene alguna duda, consulta, o necesita asesoramiento comercial, haga clic aquí.
