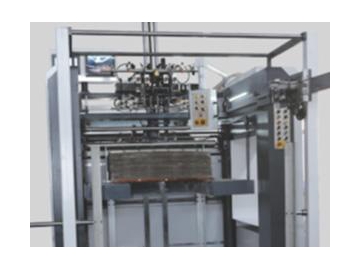

Máquina troqueladora y plegadora automática (manual o automática con unidad de extracción de recorte)
Características:

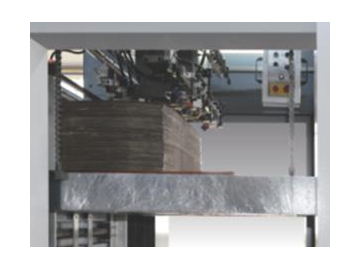

La máquina troqueladora y plegadora automática (manual o automática con unidad de extracción de recorte) cuenta con una unidad de control de movimiento independiente, el servomotor transmite la potencia y el sistema de control controla el movimiento. Conecta en forma perfecta a la unidad de alimentación del papel, la máquina principal y el movimiento independiente de ambas. Esta máquina tiene dos modos: manual y automático. Cuando la calidad del papel es buena, la máquina debiera utilizarse en modo automático, para que funcione en modo completo; si la calidad del papel no es tan buena, conviene seleccionar el modo manual. Se pueden seleccionar ambos modos libremente. La unidad de alimentación del papel es independiente y puede conectarse a una troqueladora de otra empresa.
| Modelo | SZ-1200 | SZ-1300 | SZ-1500 |
| Tamaño máx. del papel (mm) | 1200*780 | 1300*960 | 1500*1100 |
| Tamaño mín. del papel (mm) | 350*350 | 400*410 | 500*440 |
| Corte máx. troquelado(mm) | 1180*760 | 1280*940 | 1480*1080 |
| Velocidad máx.(h/h) | 5000 | 4600 | 4500 |
| Presión de trab. máx(T) | 300 | 300 | 300 |
| Peso del cartón(gsm) | 250-800 | 250-800 | 250-800 |
| Grosor del cartón corrugado | 1-7mm | 1-7mm | 1-7mm |
| Precisión del troquelado(mm) | ±0.5 | ±0.5 | ±0.5 |
| Potencia total(kw) | 27 | 27 | 27.5 |
| Peso total(kg) | 13500 | 15000 | 18000 |
| Dimensiones(m) | 7*4*2.25 | 7.9*4.1*2.25 | 8.0*4.0*2.5 |
| | | |
Modo automático:
Modos intercambiablesModo manual:
Disponible para varios tipos de papel, amplio espacio de operación.
Unidad de extracción de recorte:
El dispositivo de recolección es opcional, y se puede agregar a la troqueladora. Puede remover los desperdicios de los 3 vértices y hoyos que se encuentran en la parte media de la hoja, luego de troquelarse.

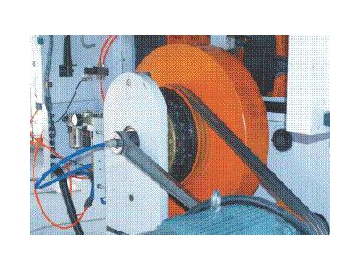

La máquina cuenta con gran torque y un embrague neumático de gran respuesta. Tiene una acción precisa al comenzar con el funcionamiento, en las paradas de emergencia, en la conducción eléctrica y durante el avance. No es necesario el mantenimiento diario del embrague.

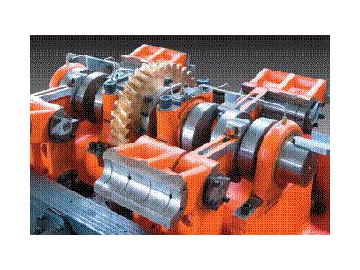

El sistema de conducción principal cuenta con una rueda helicoidal, set de piñones sinfín y una estructura de cigüeñal, que aseguran que la máquina sea precisa y estable. La rueda helicoidal es de aleación de cobre especial. Los piñones sinfín y el cigüeñal son de acero cromado, que aseguran una larga vida útil, y mayor fortaleza.

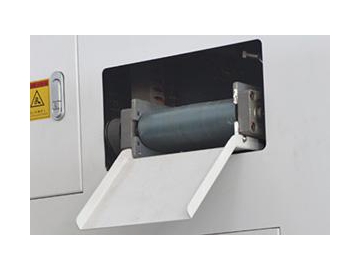

Esta unidad coopera con la unidad de extracción para retirar el cartón sobrante.
