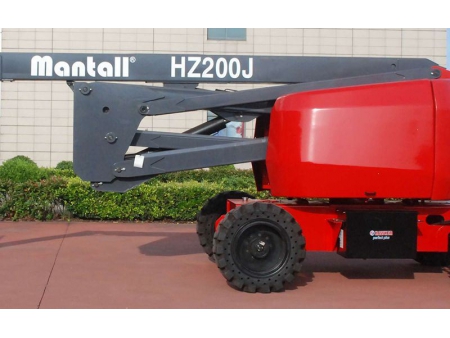

Plataforma articulada autopropulsada, HZ200J

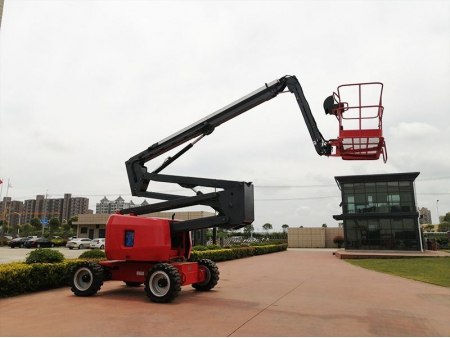

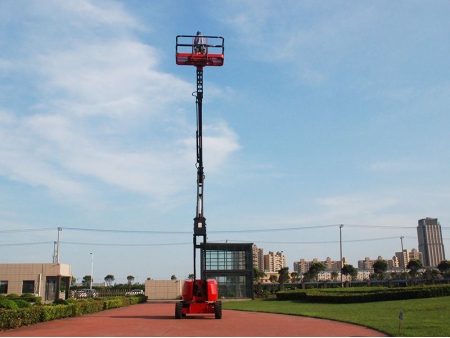

La plataforma articulada autopropulsada HZ200J permite operaciones de posicionamiento y elevación precisas multidireccionales gracias a su diseño de altura de trabajo de 20 metros, lo que permite al trabajador llegar a áreas de trabajo de difícil acceso y evitar obstrucciones, brindando gran eficiencia y sobretodo seguridad en la elevación. Esta plataforma articulada o elevador de pluma articulada autopropulsada, está equipada con una plataforma giratoria de 360 grados y una plataforma de trabajo que puede moverse hacia arriba y hacia abajo, hacia la izquierda y hacia la derecha para permitir que los trabajadores realicen sus tareas con facilidad. Asimismo cabe mencionar que su capacidad de elevación es de 200 y 230kg (conforme al modelo que Usted elija).

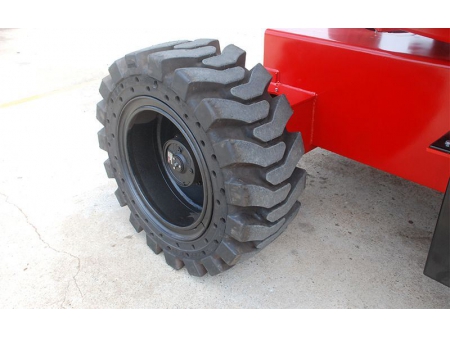

Debido al uso de neumáticos ultrasilenciosos que no marcan, la plataforma articulada es adecuada para aplicaciones en interiores y puede proteger pisos. Además, el joystick de efecto Hall totalmente proporcional y el sistema de control inteligente CAN simplifican el mantenimiento y la actualización de la plataforma articulada autopropulsada al tiempo que facilitan múltiples acciones simultáneamente.
- Plataforma autonivelante
- Plataforma de rotación hidráulica
- Controles totalmente proporcionales de efecto Hall
- Confirmación de conducción
- Cableado de CA a la plataforma
- Bocina
- Contador de horas
- Alarma de inclinación
- Tracción positiva
- Motor de doble velocidad
- Bomba de emergencia
- Control inteligente CAN
- Sensor de sobrecarga
- Compuerta batiente de plataforma
- Apalancamiento alternativo de la plataforma
- Línea de aire a plataforma
- Enfriador de aceite hidráulico
- Paquetes de entornos hostiles
- Paquetes aéreos antichoque
- Bandeja de herramientas
- Paquetes de alarmas
- Luces de trabajo de plataforma
Modelos | HZ120 | HZ140/HZ140J | HZ160/HZ160J | HZ200J |

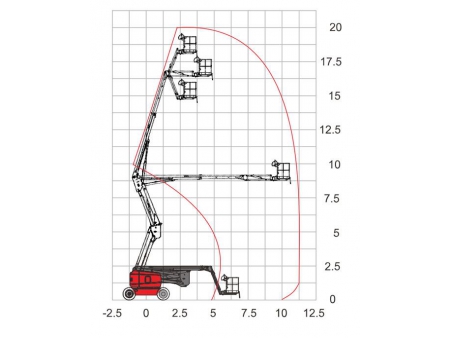

Max. altura de trabajo m | 12m | 14m | 16m | 20m |
Max. altura de la plataforma m | 10m | 12m | 14m | 18m |
Max. alcance m | 6m | 7.04/7.259m | 8.22m/8.32m | 11m |
Max. espacio libre encima y sobre | 4.2m | 6.33m | 6.92m/7.47m | 7.71m |
Max. capacidad de elevación KG | 200kg | 230kg | 230kg | 230kg |

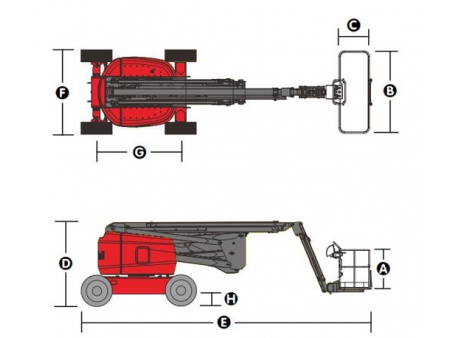

Tamaño de la plataforma B*C*A | 1.16m×0.65m×1.1m | 1.5m×0.76m×1.1m | 1.5m×0.76m×1.1m | 1.8m×0.76m×1.1m |
Altura-guardada D | 1.96m | 2.00m | 2.00m | 2.5m |
Longitud-guardada E | 4.2m | 5.36/6.17 | 5.88m/6.47m | 7.8m |
Ancho F | 1.5m | 1.75m | 1.75m | 2.5m |
Distancia entre ejes G | 1.96m | 2.00m | 2.00m | 2.5m |
Distancia al suelo H | 0.18m | 0.14m | 0.14m | 0.3m |
Rotación de la plataforma giratoria | 360° discontinuo | 360° discontinuo | 360° discontinuo | 360° discontinuo |
Giro de la cola de la plataforma | 0 | 0 | 0 | 0.58 |
Rotación de plataforma | / | 180° | 180° | 180° |
Brazo/pluma de giro | / | 0/140°(HZ140J only) | 0/140°(HZ160J only) | 0/135° |
Nivel de plataforma | Nivel hidráulico | Nivel hidráulico | Nivel hidráulico | Nivel hidráulico |
Velocidad de conducción, guardada | 4.0km/h | 3.7km/h | 4.8km/h | 4.0km/h |
Velocidad de conducción, extendida | 1.0km/h | 1.0km/h | 1.0km/h | 1.0km/h |
Gradeabilidad | 25% | 30% | 30% | 45% |
Max. ángulo de inclinación | 3° | 3° | 3° | 3° |
Max. fuerza lateral N | 400N | 400N | 400N | 400N |
Velocidad máxima del viento permitida | 12.5m/s | 12.5m/s | 12.5m/s | 12.5m/s |
Min. radio de giro interior | 1.9m | 2.3m | 1.1m | 2.51m |
Min. radio de giro exterior | 4.2m | 3.5m | 3.50m | 5.69m |
Número de ruedas de tracción | 2 | 2 | 2 | 2 |
Número de volante | 2 | 2 | 2 | 2 |
Controles | Control proporcional electrohidráulico | |||
Voltaje del sistema | DC24V | DC24V | DC24V | DC24V |
Capacidad del tanque hidráulico | 32L | 35L | 35L | 68L |
Tamaño del neumático | 22*7*16 | 600*190 | 600*190 | 355/55D-625 |
Potencia | DC48V/225Ah | DC48V/320Ah | DC48V/320Ah | DC48V/420Ah |
Peso total | 4.0T | 5.6T/6.34T | 6.49T/6.64T | 6T |
