Sistema de medición eléctrica DC de alta potencia DJF20-1

Solicite un presupuesto

Nosotros: http://cgegexploration.com/8-3-4-high-power-dc-electrical-measuring-system.html

El sistema de medición eléctrico DC de alta potencia DFF20-1 está formado por un alimentador de potencia de rectificación (10 kw o 20 kw), un generador de 20 kw, uno o varios receptores (3 ~ 5), estimuladores, cargas fantasmas, electrodos AB, líneas eléctricas AB, carretes, electrodos de medición y otros accesorios. Este sistema de medición eléctrica se usa ampliamente para el estudio de minerales metálicos y no metálicos, el estudio de minerales de alta precisión y la exploración de recursos hídricos subterráneos.

Características

Posee tres mecanismos de sincronización para asegurar la precisión, a saber: GPS, retraso de pulso y reloj de cuarzo de alta precisión.
La alimentación de energía del transmisor y la rectificación son independientes, de manera que el sistema es portátil e idóneo para trabajos de campo.
El sistema está controlado por un microordenador y dispone de una pantalla LCD grande y un panel táctil para mayor conveniencia de los usuarios.
El almacenamiento en tiempo real de la corriente de alimentación y el muestreo minuto a minuto permiten el cálculo cómodo y preciso de la resistividad aparente.
Viene con protección contra sobrevoltaje, sobrecorriente y sobrecalentamiento.
El pequeño transformador especial es eficiente y ligero.

Especificaciones 1. Receptor eléctrico CC DJS-9

Voltaje de medición máximo	±2.5V
Resolución de voltaje	0.01mV
Precisión de medición	±1% (cuando＞10mV) ±0.2mV (cuando 3mV~10mV)
Rango de compensación de PE	±1000mV
Modos de sincronización	GPS, reloj de cuarzo de alta precisión, software
Potencia adaptada en línea	1~60s opcional
Número de superposiciones	1~10 opcional
Tiempo de retraso	100ms ~1000ms opcional
Supresión de interferencia a 50Hz de frecuencia de potencia	Superior a 60dB
Impedancia de entrada del instrumento	＞5 MΩ
Potencia	7.2V8.8Ah batería de litio recargable (alimentación continua durante 50 horas)
Volumen	240×95×240mm
Peso	1.5kg

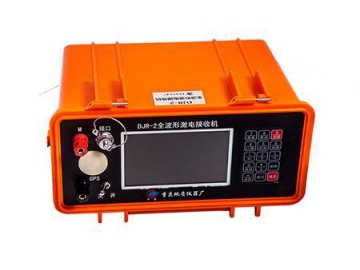

2. Receptor eléctrico DC de forma de onda DJR

Rango de voltaje de medición	±40V (32bits A/D)
Resolución de voltaje	5nV
Error de medición relativo	≤±0.2%
Impedancia de entrada del instrumento	≥50MΩ
Voltaje de protección de entrada	1000V
Pantalla	LCD de 5 pulgadas, color real y 24 bits
Capacidad de almacenamiento	8G-64G
Nivel de impermeabilidad	IP67
Temperatura de trabajo	-20 a +60℃
Volumen	240 mm×95 mm×240mm
Peso	1.5kg

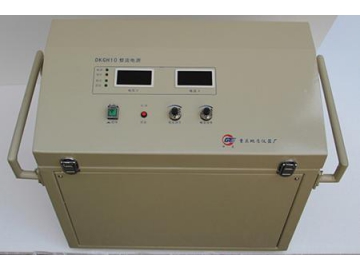

3. Rectificador de alimentación de energía DKG

Especificaciones	5A/2000V	10A/2000V
Voltaje CA	Monofásico 220V	Trifásico 380V
Frecuencia de potencia	50HZ	50HZ
Voltaje de salida	2000VDC	2000VDC
Corriente de salida	5A	10A
Peso	50 Kg	83 Kg
Volumen (mm)	560320500	800400600
Potencia de salida máxima	10KW	20KW

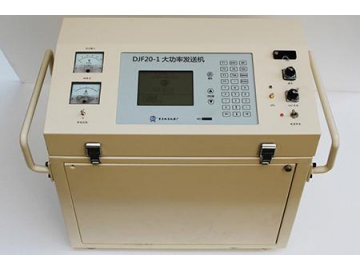

4. Transmisor 20KW DJF20-1

Rango de voltaje de salida	0--2000V
Corriente de salida	0.1A-10A
Batería	Batería de litio integrada de 12V o batería desconectada de 12V
Peso	35kg
Volumen	560mm×320mm×500mm
