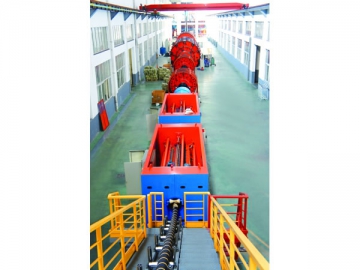

Máquina de trenzado y revestimiento con alambre de acero CYL tipo vertical
Aplicaciones

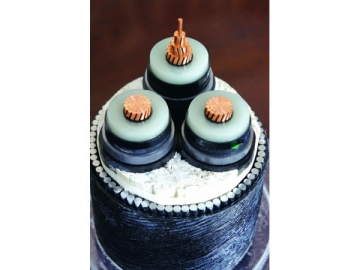

La máquina de trenzado de cable vertical es la máquina perfecta para fabricar cables MV, HV o EHV, cables umbilicales y cables de compuesto fotoeléctrico submarinos. Este equipo de trenzado también ofrece la función de blindaje con cable de acero.
Características
1. La máquina de trenzado de cable vertical nos permite la fabricación de cables de diferentes almas.

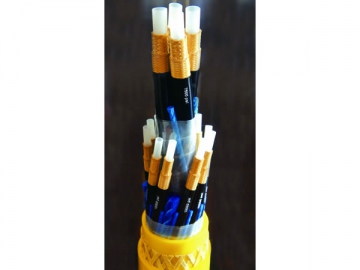

2. Esta máquina de trenzado y blindado es perfecta para la fabricación de cables de compuesto fotoeléctrico submarinos.
3. La trenzadora de cable vertical ofrece una gran estabilidad gracias a la incorporación de una tabla giratoria principal con rodamiento.
4. La rueda de montaje cónica no se desvía de la trayectoria.
5. Nuestra máquina de trenzado cuenta con un una bobina recolectora. Podemos ajustar la tensión constante a través del PID.
6. Incorpora un modo de tracción especial que nos permite ahorrar energía y evitar la deformación del cable.
7. Cada pieza de la máquina de trenzado de cable vertical cuenta con un motor individual. Es fácil de instalar y mantener.
Ventajas

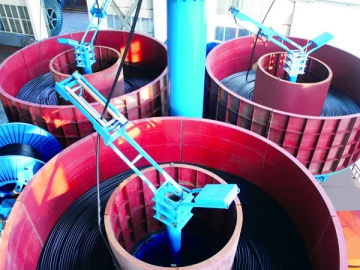

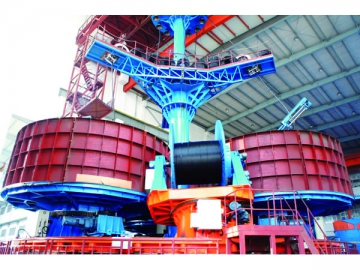

1. Esta máquina de trenzado de cable vertical cuenta con un cargador de bobinas con mesa rotatoria. Los cables acabados no se destrenzan, lo que es perfecto para la fabricación de cables umbilicales.
2. Este equipo de trenzado nos permite fabricar cables con una sección transversal grande.
3. La mesa rotatoria grande ofrece una gran velocidad de rotación y un alto rendimiento.
4. Esta máquina para la fabricación de cables ofrece un alto grado de automatización.
Características especiales
1. Cada unidad de bobinado de alambre está instalada oblicuamente, lo que permite una introducción continua de cable.

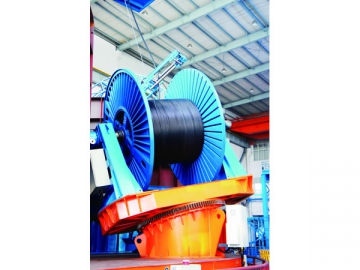

2. La máquina de trenzado de cable vertical cuenta con una mesa giratoria de recolección.
3. La mesa giratoria pequeña cuenta con un rodamiento giratoria.
4. El diámetro de la mesa giratoria grande es de 20 metros.
Casos de venta
Hemos vendido más de 8 equipos de trenzado de cable vertical, uno de ellos a una empresa de Inglaterra.
| Configuración de los tambores (plataforma giratoria) | Velocidad máxima de rotación (rpm) | Diámetro exterior del núcleo del cableO.D.(mm) | Carga máxima (kg) |
| 3*Ø7000 / 3*Ø 2000 (Placa giratoria) | 3 | Ø25-Ø114 | 200,000 |
| 3*Ø8000 / 3*Ø3150 (Placa giratoria) | 3 | Ø25-Ø114 | 300,000 |
| 3*Ø8000 / 3*Ø3150 (Cinta transportadora) | 3 | Ø25-Ø114 | 450,000 |
| 3*Ø10000 / 3*Ø3150 (Placa giratoria) | 5 | Ø10-Ø60 | 20,000 |
| Configuración del compartimiento de blindado | Velocidad máxima de rotación (rpm) | Alambre de acero redondo | Alambre de acero plano |
| Ø630/60 Ø630/70 | 15 | Ø5.0，Ø6.0 | 7.5×2.5，8.5×3.5 |
| Ø630/70 Ø630/80 | 15 | Ø5.0，Ø6.0 | 7.5×2.5，8.5×3.5 |
