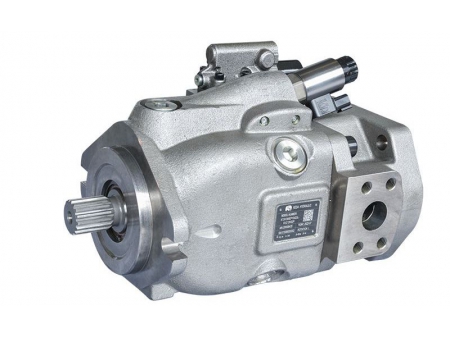

K10VO (Reemplazo para A10VO) Bomba hidráulica de repuesto para bomba variable de pistones axiales A10VO

Solicite un presupuesto

Nosotros: http://hydraulicpump-motor.com.ar/1-1-1-3-axial-piston-variable-pump-open-circuit.html

Para máquinas con requisitos de presión media
Tamaño 10-100
Presión nominal 250 bar
Presión máxima 315 bar
Circuito abierto

Características

Bomba variable de pistón axial con placa oscilante, diseñada para accionamiento hidrostático en circuito abierto;
Flujo proporcional a la velocidad de accionamiento y desplazamiento;
Cambia continuamente el flujo ajustando la base de la placa oscilante;
Fuerte relación potencia/peso, tamaño pequeño y estructura compacta;
Bajo nivel de ruido;
Excelentes características de succión de aceite;
Larga vida útil;
Varios modos de control y corto tiempo de respuesta;
A través de la estructura de accionamiento

Parámetros técnicos

Tamaño				10	18	28	45(H)	63	71(H)	72	85	100(H)	140(H)
Desplazamiento,geométrico, por revolución		q_v.max	mL/r	10.5	18	28	45	63	71/71.1	72	85	100	140
Velocidad de rotación (ps, abs=1bar)	q_v.max	n_max	rpm	3600	3300	3000	2600 (3000)	2600	2200/2550 (2550)	2600	2500	2000(2300) 2300(2300)	1800/2200 (2050)
Velocidad de rotación (ps, abs=1bar)	qv	n_max,all	rpm	4320	3900/ 3960	3600	3100/3120 (3300)	3140	2600/Δ(2800)	3140	3000	2400/Δ\ 2500(2500)	2100/Δ(2200)
Max. flujo	n_max	Qv,max	L/min	37	59	84	117(135)	163	156/181 (178)	187	212	200/230 \230(230)	252/308 (287)
Max. flujo	n_E	QVE	L/min	15	27	42	68	95	107	108	128	150	210
Max. potencia(ΔpN)	n_max	Pmax	kW	16	30\25	39\35	55/49(63)	68	73/85(83)	77	89	93/107\96 (107)	118/144 (134)
Max. potencia(ΔpN)	n_E	PE	kW	7	12.6\11	20\18	32\28	39	50	45	53	70\62	98
Par (q_v.max )	ΔpN	T_max	Nm	42	80\71	125\111	200\179	250	316/317	321	338	445/446\398	623/624
Par (q_v.max )	ΔpE	T	Nm	17	30\29	45	72	100	113	114	135	159	223
Máx. par de entrada	S	T_E,max	Nm	126	124	193	319	630	626	630	1157	1104\1157	1620
	R	T_E,max	Nm	-	160	250	400	650	644	650	1215	-\1215	-
	U	T_E,max	Nm	60	59	105	188	306	300	306	628	595\628	Δ
	W	T_E,max	Nm	-	-	140	220	396	394	383	650	636\650	Δ/1220
	P	T_E,max	Nm	90	-\188	-\137	-\200	-	-	-	-	-\857	-
Máx. par de unidad de paso	S	T_D,max	Nm	-	108	160	319	484	492	484	698	778\698	1266
	R	T_D,max	Nm	-	120	176	365	484	548	484	698	-\Δ	-
	U	T_D,max	Nm	-	59	105	188	306	Δ/300	306	628	595\628	-\Δ
	W	T_D,max	Nm	-	-	140	220	396	Δ	383	650	636\650	-/1220
Rigidez rotativa del eje de transmisión	S	C	kNm/rad	9200	11087	22317	37500	6550	71884	65500	143000	121142\ 143000	169537
	R	C	kNm/rad	-	14850	26360	41025	69400	76545	69400	152900	-\152900	-
	U	C	kNm/rad	6800	8090	16695	30077	49200	52779	49200	102900	101847\ 117900	Δ
	W	C	kNm/rad	-	-	19898	34463	54000	57460	5400	117900	72	165594
	P	C	kNm/rad	10700	-\13100	-\Δ	-\Δ	66	76	95	125	72	-
Momento de inercia		J	kgm2	0.0006	0.00093	0.0017	0.0033	0.0056	0.0083/ 0.0087	0.0056	0.012	0.0167	0.0242
Max. aceleración angular		α	rad/s2	8000	6800	5500	4000	3300	3300/2900	3300	2700	2700/2400\Δ	2700/2000
Volumen de la carcasa		V	L	0.2	0.4\0.25	0.7\0.3	1.0\0.5	0.8	1.6	0.8	1	2.2/Δ	3.0
Peso(aprox.)	sin unidad de paso	m	kg	8	12\11.5	15	21\18	22	33/36.5	22	36	45/55\Δ	60/70
	con unidad de paso	m	kg	-	Δ\13	Δ\18	Δ\24	28	Δ/47	28	45	Δ/69\Δ	Δ/73

Descripción

K10VO es una bomba variable de pistón axial con grupo rotativo de pistón axial en diseño de placa oscilante para accionamiento hidrostático en circuito abierto. El flujo es proporcional a la velocidad de accionamiento y el desplazamiento y se puede cambiar de forma continua controlando la base. Los pistones están dispuestos axialmente al eje de transmisión para unidades de bomba de pistón axial de desplazamiento variable con diseño de placa oscilante. En un circuito abierto, el fluido hidráulico fluye desde el depósito a la bomba hidráulica, donde se alimenta al motor hidráulico. Desde el consumidor, el fluido hidráulico fluye directamente de vuelta al depósito.

Aplicaciones

Camión volquete minero
Excavadora
Grúa
