Talladora de engranajes horizontal CNC
Solicite un presupuesto
Solicite una cotización
Serie 3603
Talladora de engranajes para la producción de engranajes rectos, engranajes helicoidales, husillos, tornillos sin fin, piñones de cadena y engranajes de correa de distribución de hasta Ø30mm

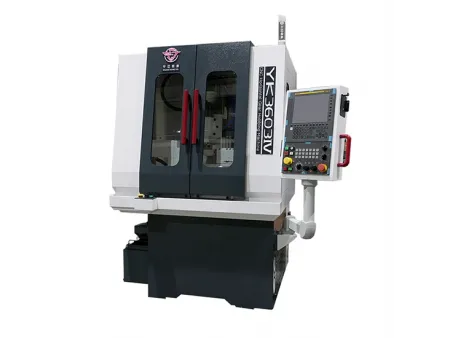

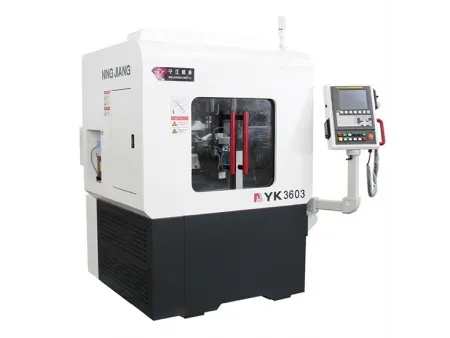

Las talladoras de engranajes horizontales CNC de este rango de tamaño están diseñadas para piezas de hasta Ø30mm. Permiten mecanizar diversos componentes pequeños utilizados en dispositivos de precisión, como engranajes rectos, engranajes helicoidales, engranajes sinfín, ruedas dentadas, poleas de distribución y piezas estriadas. Estas talladoras de engranajes mantienen una precisión constante de producción en serie de GB7, con un corte fino de GB6, lo que las hace idóneas para el mecanizado eficiente de engranajes pequeños y micromódulos en aplicaciones de instrumentación y medición.
- Equipado con el sistema CNC FANUC 0i-MF, con una configuración de ocho ejes e interpolación de cuatro ejes para facilitar el mecanizado coordinado de engranajes.
- El husillo de fresa incorpora un motor de accionamiento directo, que alcanza velocidades de hasta 15000 r/min para el corte de módulos pequeños.
- El husillo de la pieza de trabajo funciona con dos motores de par integrados para un accionamiento directo síncrono, lo que permite un control de rotación estable de hasta 1500 r/min.
Consulta
- Configurado con el sistema CNC FANUC 0i-MF/H Plus, con una configuración de cinco ejes e interpolación de cuatro ejes, dispuesto horizontalmente para un tallado de engranajes estable.
- El husillo de fresa incorpora un motor de accionamiento directo y alcanza velocidades de hasta 12000 r/min, ideal para el mecanizado de módulos pequeños.
- El husillo de la pieza de trabajo es accionado por un servomotor, y un mecanismo de sincronización mecánica proporciona un funcionamiento de doble accionamiento, lo que permite velocidades de rotación de hasta 1000 r/min para un rendimiento de corte constante.
Consulta
Vista de la muestra
Engranaje robótico
Polea de correa de distribución
Engranaje de sacapuntas
Reductores en miniatura para muebles inteligentes
Engranaje rectos
Engranaje helicoidals
Ruedas helicoidales
Engranajes de módulo pequeño
Especificaciones técnicas
| Modelo | | | |
| Número de ejes controlados (pzas) | 8 | 5 | |
| Diámetro máximo de trabajo (mm) | ∅30 | ||
| Módulo máximo de trabajo (mm) | 0.5 (opcional: 0.8 para materiales de cobre/aluminio de fácil corte) | ||
| Recorrido del eje X (mm) | 75 | 40 | |
| Recorrido del eje Y (mm) | 90 | 90 | |
| Recorrido del eje Z (mm) | 75 | 75 | |
| Recorrido del eje Z1 (mm) | 75 (servo) | 30 (neumático) | |
| Rango de dientes (dientes) | 3–999 | ||
| Ángulo de giro del cabezal de la placa de cocción (°) | ±30 | ||
| Tamaño máximo de la placa de cocción (D x L) (mm) | ∅25×30 | ||
| Diámetro del mandril de la fresa (mm) | ∅3,5, ∅4,5, ∅5, ∅6, ∅8, ∅10 (disponibles en tipos largo y corto) | ||
| Velocidad rápida del eje X/Z (m/min) | 6 | ||
| Potencia total (kVA) | 6 | 5 | |
| Suministro de aire | Presión del aire (MPa) | 0.5–0.7 | |
| Caudal de aire (L/min) | 200 | ||
| Dimensiones de la máquina (L×An×Al) (mm) | 1795×1300×1899 (incluido el espacio del panel del operador) | ||
| Peso de la máquina (t) | 1.5 | 1 | |
Componentes estándar
Sistema CNC FANUC 0i-MF Plus
Rodamientos
Tornillo de bola
Configuraciones opcionales
Se pueden agregar unidades de carga y descarga automatizadas para manejar engranajes de tipo eje y de tipo disco, lo que permite un mecanizado continuo sin intervención manual.
Se puede configurar una estación de herramientas secundaria para realizar operaciones posteriores al corte, como desbarbado o acabado ligero, después de que se formen los dientes del engranaje.
Una unidad de desbarbado opcional puede eliminar rebabas de la cara final de la pieza de trabajo directamente durante el proceso de mecanizado.
