Sistema UPS CMS de 10kVA, escalable a 100kVA, 400V, batería de 64 pzas
Solicite un presupuesto

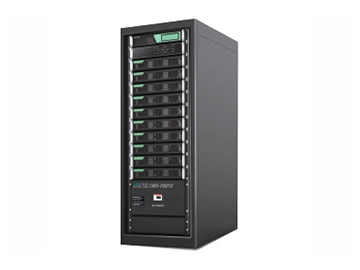

El UPS CMS de 10kVA es uno de nuestros sistemas UPS modulares. Es una solución adecuada para proyectos pequeños o medianos que requieren energía. El UPS CMS de 10kVA tiene una estructura compacta (superficie de 0.48㎡), un rendimiento fiable y la redundancia necesaria. Cada módulo tiene una potencia de 10kVA y se puede actualizar a sistemas UPS de 50kVA o 100kVA según sus circunstancias específicas.
Sistema UPS CMS-50/10
- Potencia máxima: 50kVA
- Modelo del módulo de potencia: CM10
- Potencia del módulo: 10kVA
- Voltaje continuo: ±384V
- Dimensión: 600*800*1200mm (An*D*Al), gabinete estándar de 19 pulgadas
- Peso: 120kg
Sistema UPS CMS-100/10
- Potencia máxima: 100kVA
- Modelo del módulo de potencia: CM10
- Potencia del módulo: 10kVA
- Voltaje continuo: ±384V
- Dimensión: 600*800*1600mm (An*D*Al), gabinete estándar de 19 pulgadas
- Peso: 150kg
Parámetros técnicos del sistema UPS
Módulo
Modelo de módulo | CM10 |
Potencia de módulo | 10kVA |
Voltaje de entrada nominal | ±384VDC |
Conexión de alimentación | 3/3 fase |
Dimensión del módulo (An*D*Al) mm | 482×465×89 |
Peso (kg) | Aprox16 kg |
Carga de módulo | Cada módulo ofrece una potencia de carga de 2.5kW |
Factor de potencia de entrada | ≥0.99 |
Capacidad de sobrecarga | Supera los requisitos de sobrecarga del sistema |
Máxima potencia de disipación de calor | 475w |
THDI (%) | ≤3% |
Entrada de la red eléctrica
Modo de entrada | 3-fase N E, 1-fase N E |
Voltaje de entrada | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
Frecuencia de entrada | 50Hz±10%, 60Hz±10% |
Potencia despertado o woke-in (Seg.) | 60seg |
THDI (%) | <3% |
Entrada PF | ≥0.99 |
Entrada de bypass o derivación
Voltaje de entrada | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
Frecuencia de entrada | 50 Hz, 60 Hz |
Rango de frecuencia sincronizada | 50 Hz±4%, 60 Hz±4% |
Entrada CC
Voltaje de entrada nominal | ±384VDC |
Tolerancia de voltaje de entrada | ±345V~±440V DC |
Carga de batería
Corriente de carga limitada | sí |
Capacidad de carga | 10 horas (2 horas de respaldo) |
Estabilidad del voltaje de carga | ±1% |
Salida CA
Factor de potencia del UPS | 1 |
Voltaje de salida | 380V/220V AC, 400V/230V AC, 415V/240V AC |
Frecuencia de salida | ±4%;±0.2% (Suministro de batería) |
Estabilidad del voltaje de salida | ±1% |
Tiempo de recuperación del voltaje de salida | <20ms (carga 0~100% de cambio) |
Capacidad de sobrecarga | Opera 10 minutos con una carga del 125% |
Transferencia de la red eléctrica a la alimentación de la batería | 0ms |
Transferencia de la derivación a la alimentación del inversor | < 1ms |
Factor pico | 3:01 |
Distorsión de la forma de onda | ≤1% (carga lineal), ≤3% (carga no lineal) |
Eficiencia general | ≥95% (AC~AC), ≥98% (DC~AC) |
Precisión de la cuota de carga | ≤5% |
Ambiente de funcionamiento
Temperatura ambiente | -25℃~60℃ |
Temperatura de funcionamiento | -5℃~40℃ |
Altitud máxima de funcionamiento | ≤1500m |
Humedad relativa | ≤95% no cadencia |
Grado de protección | IP30 |
Enfriamiento | Refrigeración por aire |
Normas de seguridad aplicables | EN62040-1-1:2003 IEC60950-1:2001 |
Compatibilidad electromagnética | EN62040-2:2006 |
Ruido acústico | ≤55DB |
Otros
Gabinete | Gabinete estándar de 19 pulgadas |
Sistema de gestión de monitor | UPSupervisor |
Interfaz | RS232, RS485 y contacto de 8 intentos, adaptadora TCP/IP, SNMP (opcional) |
Pantalla | Pantalla táctil LCD/LED |
