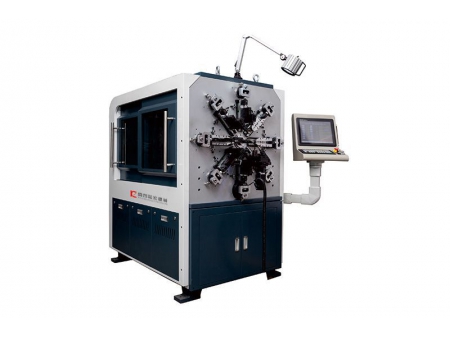

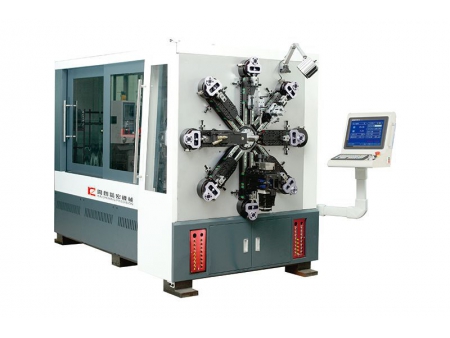

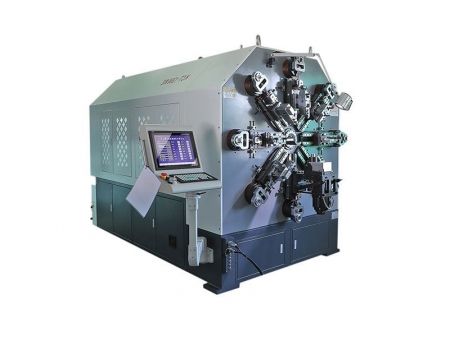

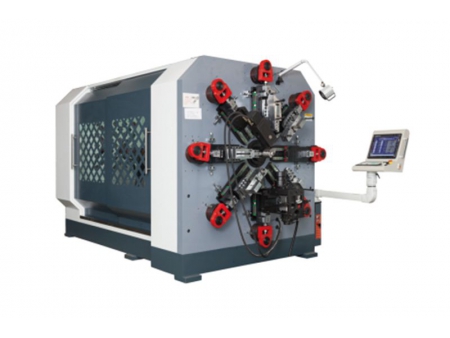

Esta formadora de resortes CNC (o también llamada máquina para hacer resortes) de 12 ejes presenta un diseño único sin levas y sin brazos. El portaherramientas está controlado de forma independiente por ocho servomotores. La formadora de resortes está equipado con ocho portaherramientas, alimentación de alambre, pluma o plumilla, rotación de alambre, ejes giratorios como estándar respectivo.

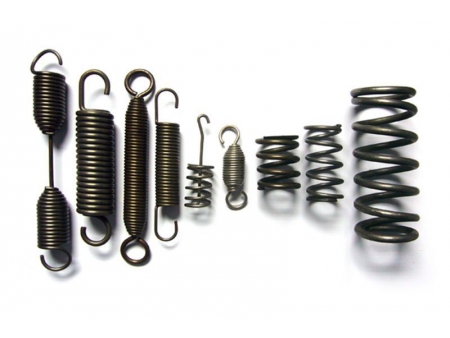

Esta máquina formadora de metal es ideal para diámetros de alambre que se encuentran de 0.3 a 8.0mm, con una velocidad de alimentación máxima de 100m/min y una precisión de alimentación de ≤0.1mm. Esta formadora de resortes o máquina para hacer resortes está especialmente diseñado para producir resorte de compresión, resorte de tensión, resorte de torsión, resorte de desplazamiento, resorte de torre, resorte plano, resorte de forma especial, formas de alambre, entre otros mucho más, para poder los diferentes requerimientos de los clientes.

En la parte inferior puede ver las diferentes formadoras de resortes CNC de 12 ejes que ofrecemos.

Formadora de resortes de 0.3-2.5mm, controlado por ordenador, 12 ejes, sin leva, KCT-1220WZ

Modelo: KCT-1220WZ

Número de ejes: 12 ejes

Diámetro del alambre:⌀ 0.2～2.5mm

Diámetro exterior máximo: ⌀ 60mm

Longitud máxima de alimentación: ilimitada

Velocidad máxima de alimentación: 120 m/min

Tasa de producción máxima: 70 piezas/min

Rodillo de alimentación: 2 pares

Servomotor de alimentación: 2.9 kW

Servomotor de formación: 0.75 kW *8

Servomotor de pluma o plumilla: 0.75 kW

Servomotor de rotación de alambre: 2.9 kW

Servomotor giratorio: 0.4 kW

Reductor de formación de alambre: Relación 1/10

Reductor de rotación del alambre: Relación 1/5

Reductor giratorio: Relación 1/3

Alimentación de CA: 3～380VAC 50Hz

Dimensión (L*An*Al): 1600x1120x1750mm

Peso: 1800kg

Solicite una cotización

Formadora de resortes de 3.0-8.0mm, control CNC, 12 ejes, sin leva, KCT-1280WZ

Modelo: KCT-1280WZ

Número de ejes: 12 (máx. 18 ejes)

Diámetro del alambre:⌀ 3.0-8.0 mm

Diámetro exterior máximo: ⌀ 130mm

Velocidad máxima de alimentación: 100 m/min

Índice de resorte: 4

Rodillo de alimentación: 4 grupos

Servomotor de alimentación: 15 kW

Servomotor de pluma o plumilla: 1.8 kW

Motor de rotación de alambre: 7.5 kW

Servomotor de formación: 4.4 kW *8

Servomotor giratorio: 1.3 kW

Sistema de compresor de aire (presión de aire): 0.2-0.4Pa

Sistema de compresor de aire (cilindro de aire): 5

Sistema de compresor de aire (sonda): 5

Fuente de alimentación: 3P/380V 50/60Hz

Dimensión de la máquina (L*An*Al): 5000*2300*2800mm

Peso: 13000KG

Solicite una cotización

Formadora de resortes de 2.0-6.0mm, controlado por ordenador, 12 ejes, sin leva, KCT-1260WZ

Modelo: KCT-1260WZ

Número de ejes: 12 (máx. 18 ejes)

Diámetro del alambre: ⌀ 2.0-6.0 mm

Diámetro exterior máx.: ⌀ 120 mm

Velocidad de alimentación máxima: 100 m/min

Índice de resorte: 4

Rodillo de alimentación: 4 grupos

Servomotor de alimentación: 7.5kW

Servomotor de pluma o plumilla: 1.8 kW

Servomotor de rotación de alambre: 5.5 kW

Servomotor de formación: 4.4 kW *8

Servomotor giratorio: 1.8 kW

Sistema de compresor de aire (presión de aire): 0.2-0.4 Pa

Sistema de compresor de aire (cilindro de aire):5

Sistema de compresor de aire (sonda):5

Energía:3P/380V 50/60Hz

Dimensión (L*An*Al): 3400*1800*2300 mm

Peso: 6000 kg

Solicite una cotización

Formadora de resortes de 1.2-4.5mm, control CNC, 12 ejes, sin leva, KCT-1245WZ

Modelo: KCT-1245WZ

Número de ejes: 12 ejes

Diámetro del alambre: ⌀1.2-4.5 mm

Diámetro exterior máximo:⌀120 mm

Velocidad máxima de alimentación: 120 m/min

Índice de primavera: 4

Ruedas de alimentación de alambre:3 pares

Motor de alimentación SGMGV-44A: 4.4 kW

Motor de pluma o plumilla SGMGV-15A: 1.3 kW

Motor de rotación de alambre SGMGV-44A: 4.4 kW

Motor formador SGMGV-13A 1.3 kW *8

Motor giratorio SGMGV-09A: 1.0 kW

Reductor de formación de alambre VRB115 Ratio 1:15

Reductor giratorio: VRB090 Ratio 1:10

Reductor de rotación de alambre: VRB140 Ratio 1:3

Dimensión (L*An*Al):2400x1600x1900 mm

Peso: 5000kg

Fuente de alimentación: 3-380VAC 50Hz

Solicite una cotización

Características

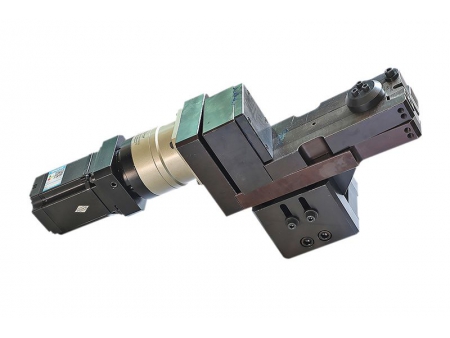

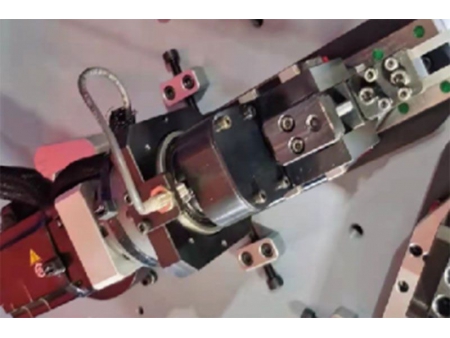

El portaherramientas es controlado independientemente por ocho sets de servomotores Yaskawa y el motor es accionado independientemente por el reductor VRB.
A través del sistema de control CNC, el sistema de alimentación y rotación del cable se controla sincrónicamente para lograr una precisión de alimentación de ≤0.1 mm.
El sistema de alimentación de cables está controlado por computadora y la unidad de alimentación es de 0.01mm, lo que permite una alimentación máxima de 99999.99 unidades.
Sistema de alimentación rotativa de 360 grados: El resorte de forma especial se gira al ángulo requerido en el proceso de producción, para reemplazar la leva por rotación, lo que acorta el tiempo de ajuste de la máquina y la situación de herramientas insuficientes.
La caja eléctrica independiente es segura y conveniente de mantener e inspeccionar.
El dispositivo de corte hidráulico es opcional en función de sus demandas, ofreciendo un bajo ruido de corte y cero daños en el mandril y la máquina.
